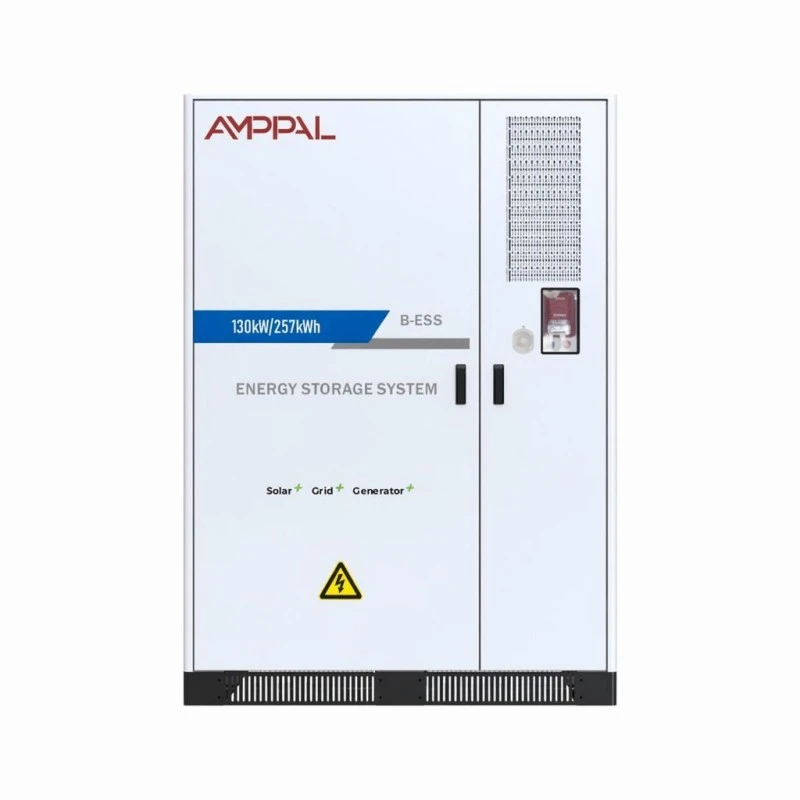

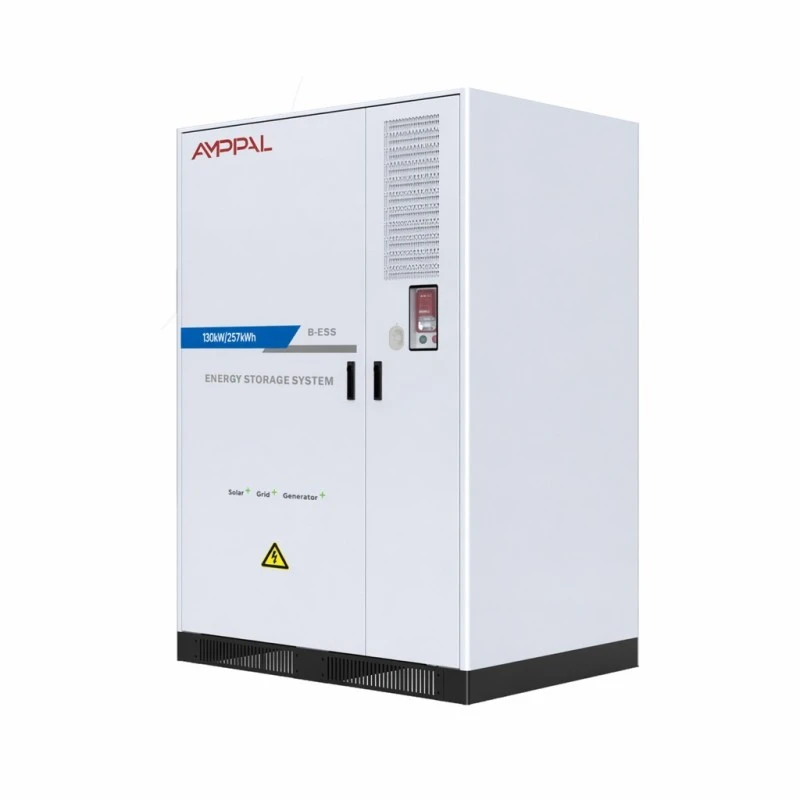

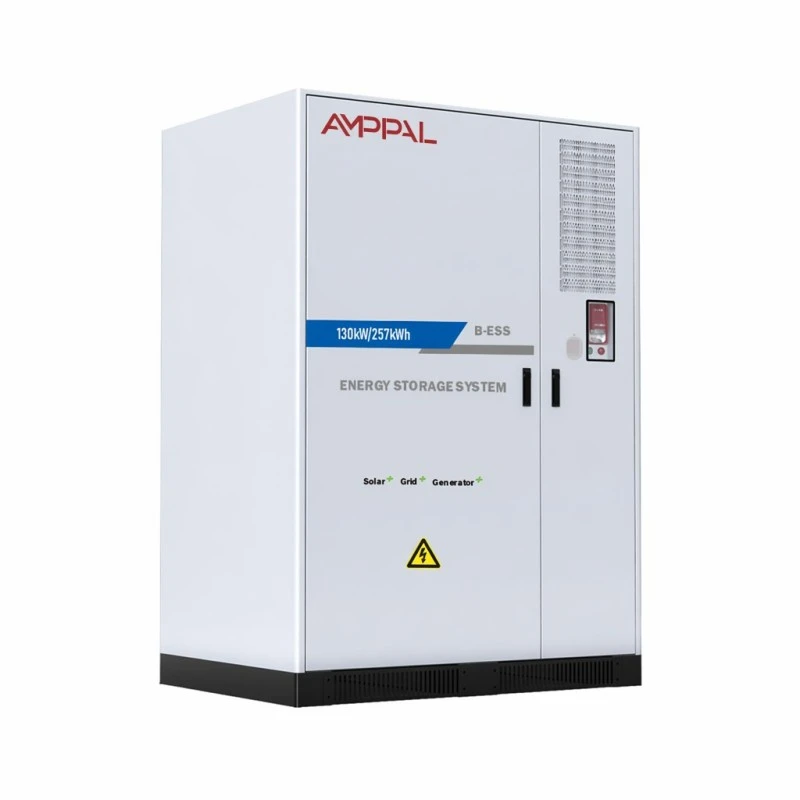

130kW Industrial Battery Energy Storage System para sa Factory Energy Management

Para saan Ang Sistemang Ito

Karamihan sa mga komersyal na singil sa kuryente ay nagdadala ng dalawang magkahiwalay na singil: ang enerhiya na iyong kinokonsumo, at isang demand na singil na itinakda ng iyong pinakamataas na kalahating oras ng draw sa panahon ng pagsingil. Isang masamang hapon sa Hulyo ay maaaring magtakda ng demand charge para sa buong buwan. Iyan ang problema na binuo upang malutas ang 130kW Industrial Battery Energy Storage System para sa Pamamahala ng Enerhiya ng Pabrika.

Ang AF 130kW/257kWh cabinet ay naniningil kapag ang mga taripa ay mababa o ang iyong solar array ay gumagawa ng sobra, pagkatapos ay ilalabas sa gusali kapag ang load ay lumalapit sa iyong demand ceiling. Sa 0.5C ito ay makakapaghatid ng 130kW sa loob ng humigit-kumulang dalawang oras — sapat na tagal upang masakop ang isang tipikal na pang-industriyang peak window.

Gumagana ito on-grid at off-grid, kaya sinasaklaw ka rin ng parehong asset sa panahon ng outage. Para sa mga site kung saan ang pagkaputol ng kuryente ay huminto sa produksyon, ang pangalawang function na iyon ay kadalasang nagbibigay-katwiran sa pagbili nang mag-isa.

Mga Pagpipilian sa Pagtutukoy na Nakakaapekto sa Payback

Ang mga LFP 3.2V/314Ah na cell sa isang 1P256S string: ang malalaking format na mga cell ay nangangahulugan ng mas kaunting mga koneksyon, at ang mas kaunting mga koneksyon ay nangangahulugan ng mas kaunting mga failure point sa isang walong taong buhay ng serbisyo.

>8000 na mga cycle sa 0.5C at 25°C na may 80% na pagpapanatili ng enerhiya: sa isang cycle bawat araw ng trabaho na higit sa dalawampung taon ng nominal na buhay, kaya ang pagbibisikleta ay bihirang ang limiting factor.

THDi sa ibaba ng 3% sa na-rate na kapangyarihan: ang iba pang kagamitan ng iyong gusali ay hindi nagbabayad ng harmonics penalty para sa pagho-host ng baterya.

Naaayos ang power factor sa buong saklaw -1 hanggang 1, na nagbibigay-daan sa system na itama ang power factor ng site habang ito ay idle sa halip na umupo bilang isang patay na asset.

Dual fire protection — aerosol plus perfluorohexanone — sa parehong antas ng PACK at cabinet. Ang mga tagaseguro ay lalong humihingi ng dalawang yugto ng pagsugpo sa mga komersyal na instalasyon.

Intelligent air conditioning sa halip na passive cooling: ang temperatura ng cell ay nananatili kahit sa kabila ng string, na siyang talagang tumutukoy kung umabot ka sa 8000 cycle.

Teknikal na Pagtutukoy

Mga Site Kung Saan Gumagana ang Mga Numero

Nagsisimula ang paggawa ng mga planta na may mabigat na motor: ang mga singil sa demand na dulot ng mga maiikling peak ay ang pinakamalinaw na kaso ng pagbabayad para sa imbakan.

Mga komersyal na gusali na may mataas na pag-load ng HVAC sa hapon: singilin nang magdamag sa murang taripa, pinalalabas sa cooling peak.

Mga site na may umiiral nang rooftop solar at mga limitasyon sa pag-export: mag-imbak ng labis na pagbuo sa halip na bawasan ito o mag-export sa mababang rate ng feed-in.

Mga pasilidad na nagpapatakbo ng diesel backup: ang EMS ay nagkoordina ng PV, baterya at generator, pagputol ng mga oras ng pagpapatakbo ng generator at paggastos ng gasolina.

EV charging depots: buffer ang grid connection para hindi pilitin ng isang bangko ng mga charger ang isang magastos na pag-upgrade ng supply.

Paano Talagang Tumatakbo ang Peak Shaving

Patuloy na binabantayan ng EMS ang site meter. Nagtatakda ka ng demand threshold — karaniwang mas mababa lang sa iyong kinontratang kapasidad — at ang system ay dini-discharge sa tuwing masusukat na load ay lalampas dito. Ang pagtugon ay sapat na mabilis upang mahuli ang mga pagsisimula ng motor at mga katulad na maikling taluktok.

Naka-iskedyul ang recharging sa halip na oportunistiko. Tinitingnan ng controller ang iyong kalendaryo ng taripa at nire-refill ang baterya sa mga oras na wala sa peak, o mas maaga kung ang PV array ay bumubuo ng higit pa kaysa sa natupok ng gusali.

Sa off-grid mode, inililipat ng opsyonal na STS ang site sa supply ng baterya kapag nabigo ang grid. Ang karaniwang kapasidad ay 240-500kW na may mas malalaking unit na magagamit, at ang paglipat ay sapat na mabilis na ang mga kagamitan sa IT at mga control system ay nananatiling nakabukas sa halip na mag-reboot.

Safety Engineering at Sertipikasyon

Ang mga pack ng baterya ay sertipikado sa CE at RoHS; ang kumpletong sistema ay nagdadala ng UN38.3 at dokumentasyon ng MSDS para sa pagpapadala at pag-apruba ng site.

Dalawang yugto ng pagsugpo sa sunog: kumikilos ang aerosol sa antas ng pack habang pinoprotektahan ng perfluorohexanone ang volume ng cabinet, na tinutugunan ang dalawang magkaibang sukat ng pagkabigo.

IP54 enclosure na may electrical compartment na nakahiwalay mula sa battery compartment, kaya ang thermal event sa isa ay hindi dumarating sa isa pa.

Bawat pack ay capacity-graded at internal-resistance na tumugma bago ang assembly. Ang mga hindi tumutugmang cell sa isang 256-series na string ay ang klasikong dahilan ng maagang pagkawala ng kapasidad.

Isinasagawa ang insulation at dielectric testing sa 100% ng mga naka-assemble na system, na may mga resultang naitala laban sa serial number.

Ang operating envelope ay na-verify sa 0°C hanggang +50°C at hanggang 95% na humidity nang walang condensation.

Gumawa ng Sequence sa Aming Yueqing Plant

1. Cell intake — bawat batch ay na-sample para sa kapasidad at panloob na pagtutol laban sa mga ipinahayag na halaga ng supplier.

2. Pag-grado at pagtutugma ng cell — pinagbukud-bukod ang mga cell upang ang bawat string ay binuo mula sa isang makitid na banda ng pagganap.

3. PACK assembly — busbar welding, BMS wiring at pack-level insulation testing.

4. Cabinet fabrication — sheet metal cut, nabuo at hinangin, pagkatapos ay pre-treated at powder-coated.

5. Integrasyon — mga pack, PCS, air conditioning, fire suppression at EMS na naka-install at naka-wire sa cabinet.

6. Commissioning test — full charge at discharge sa 0.5C na may cell-level na temperatura at pag-log ng boltahe.

7. Grid simulation — on-grid at off-grid transfer na na-verify laban sa isang programmable AC source.

8. Pag-iimpake - cabinet na naka-secure sa isang reinforced na papag, nilagyan ng mga shock indicator, pagkatapos ay inilagay para sa sea freight.

Tama bang Sukat ang 130kW/257kWh?

Sinusunod ng laki ang iyong load profile, hindi ang iyong lugar ng gusali. Hilahin ang labindalawang buwan ng kalahating oras na data ng metro at tingnan ang hugis ng iyong mga taluktok: kung gaano kataas sa itaas ng baseline, at kung gaano katagal. Sinasaklaw ng 130kW/257kWh system ang mga peak hanggang 130kW na tumatagal ng halos dalawang oras.

Kung ang iyong mga taluktok ay mas maikli ngunit mas mataas — sabihin nating 250kW sa loob ng dalawampung minuto — kailangan mo ng higit na lakas at mas kaunting enerhiya, at mas angkop ang ibang configuration. Kung tatakbo ang mga ito sa buong araw, ang sistemang ito ay lalabas nang maaga at hahayaan kang malantad sa hapon.

Maging tapat din tungkol sa taripa. Kung ang mga singil sa demand ay mababa o wala, ang peak shaving lamang ay bihirang magbabayad sa loob ng makatwirang panahon. Sa kasong iyon, ang kaso ng negosyo ay kailangang magmula sa backup na halaga o solar self-consumption, at mas gugustuhin naming itatag iyon bago ka gumawa.

Ano ang Ihahambing Laban sa Iba Pang Mga Supplier

Humingi ng cycle life sa 0.5C na may nakasaad na retention threshold. Ang cycle figure na walang temperatura, rate at porsyento ng pagpapanatili ay walang kahulugan.

Itanong kung anong proteksyon sa sunog ang kasama sa antas ng pack, hindi lamang sa antas ng cabinet. Maraming quotes ang sumasaklaw sa isa lamang.

Itanong kung ang nakasaad na kahusayan ay round-trip sa antas ng system o DC-side lamang. Ang sa amin ay 88% maximum sa 0.5C, sinusukat sa buong sistema.

Magtanong tungkol sa pagsasama ng EMS sa mga umiiral nang PV inverters at generator — ang pag-retrofit ng hindi tugmang EMS sa ibang pagkakataon ay nagkakahalaga ng higit sa controller mismo.

Mga terminong pangkomersyo: produksyon 25-35 araw ng trabaho para sa mga karaniwang configuration, 5-taong warranty, na may pinahabang takip na available sa order.

Pagpapadala ng 2800kg Cabinet

Ang cabinet ay may sukat na 1550 × 1268.5 × 2185mm at tumitimbang ng 2800kg, kaya nagpapadala ito bilang isang unit sa isang reinforced steel-framed pallet na may mga lifting point na naa-access para sa isang forklift o crane.

Dalawang cabinet ang magkasya sa isang 20-foot container; lima hanggang anim ang magkasya sa isang 40-foot high cube depende sa bracing. Ang mga baterya ay inuri bilang UN3480 na mapanganib na mga kalakal para sa kargamento sa dagat — pinangangasiwaan namin ang deklarasyon, at ang UN38.3 test report at MSDS ay nagpapadala kasama ang mga papeles.

Ang mga tuntunin ay FOB Ningbo o Shanghai, na may available na CIF. Ang kargamento sa himpapawid ay hindi praktikal sa timbang at pag-uuri na ito. Magbigay ng karagdagang oras para sa pag-book ng mga mapanganib na produkto, na karaniwang nagdaragdag ng isang linggo sa iskedyul ng paglalayag kumpara sa pangkalahatang kargamento.

Warranty at Pangmatagalang Serbisyo

Limang taong warranty na sumasaklaw sa mga battery pack, PCS, EMS, thermal management at fire suppression bilang isang kumpletong sistema.

Remote monitoring sa CAN, Ethernet o RS485, na may opsyonal na 4G. Mababasa natin ang data sa antas ng cell at matukoy ang mahinang module bago ito makaapekto sa kapasidad ng system.

Inirerekomenda ang taunang pagbisita sa serbisyo: pagpapalit ng air filter, inspeksyon sa pagsugpo sa sunog, pagsuri ng terminal torque at pag-verify ng kapasidad.

Ang mga kapalit na pack ay naka-stock at ipinapadala sa loob ng 5-7 araw ng trabaho; ang isang nabigong pack ay maaaring ipagpalit nang hindi ini-offline ang buong cabinet.

Ang pinalawig na warranty hanggang walo o sampung taon ay magagamit sa oras ng pag-order, na may presyo laban sa iyong inaasahang profile sa pagbibisikleta.

Mga pagkakamali sa pag-install at pagpapatakbo

Mali: paglalagay ng cabinet sa dingding na walang clearance. Kanan: sundin ang mga clearance ng bentilasyon sa manual. Tinatanggihan ng mga air-cooled system ang init sa nakapaligid na hangin at nangangailangan ng espasyo para gawin ito.

Mali: pagtatakda ng limitasyon ng demand mula sa isang buwang singil. Kanan: gumamit ng labindalawang buwan ng data ng pagitan. Ang mga pana-panahong peak ang nakakaakit sa mga operator.

Mali: sa pag-aakalang nasasakop ng baterya ang buong site sa panahon ng pagkawala. Kanan: sadyang sukatin ang iyong kritikal na load circuit. Malaki ang 130kW ngunit hindi ito unlimited.

Mali: nilaktawan ang taunang pagbabago ng filter upang makatipid ng gastos. Kanan: ang pinaghihigpitang airflow ay nagpapataas ng temperatura ng cell, at ang mataas na temperatura ay ang pinakamabilis na ruta sa pagkawala ng kapasidad.

Mali: pag-install kung saan umiiral ang panganib sa baha. Kanan: Ang IP54 ay nagpoprotekta laban sa alikabok at pag-splash, hindi tumatayong tubig. Itaas ang plinth kung ang site ay may kasaysayan ng pagbaha.

Ano ang Ulat ng mga Operator

Inatasan ng isang planta ng tela sa Bursa, Turkey ang isa sa mga sistemang ito noong unang bahagi ng 2025 upang pamahalaan ang mga singil sa demand mula sa pagsisimula ng loom motor. Iniulat ng kanilang electrical engineer na bumaba ang demand peak ng humigit-kumulang 90kW sa unang buong buwan ng pagsingil, at nabanggit na ang EMS ay tumagal ng ilang linggo ng pag-tune bago naitakda nang tama ang threshold para sa kanilang pattern ng pagkarga.

Binili ng isang operator ng cold-storage sa Nairobi ang system para sa backup kaysa sa peak shaving. Praktikal ang kanilang feedback: ang mga grid outage na dating nangangahulugan ng pagsisimula ng generator sa loob ng ilang minuto ay lumipas na nang hindi napapansin, bagama't hiniling nila sa amin na isaayos ang low-SOC alarm threshold pataas pagkatapos ng mahabang pagkawala.

Isang komersyal na landlord sa Kazakhstan na nagpapatakbo ng dalawang cabinet sa isang office complex ay nagkomento sa ingay ng air conditioning — maririnig sa isang katabing paradahan ng sasakyan, na hindi nila inaasahan. Nagbigay kami ng inirerekomendang layout ng acoustic screen sa halip na baguhin ang unit.

Mga Madalas Itanong

Q: Gaano katagal ito makakapag-supply ng 130kW?

A: Humigit-kumulang dalawang oras mula sa full charge sa 0.5C, na nagbibigay ng 257kWh na magagamit sa nakasaad na lalim ng discharge.

Q: Gumagana ba ito nang walang grid?

A: Oo, nasa off-grid mode na may opsyonal na STS. Ang karaniwang kapasidad ng paglipat ay 240-500kW; mas malaki ay nako-customize.

Q: Ano ang tunay na round-trip na kahusayan?

A: Maximum na 88% sa 0.5C na sinusukat sa antas ng system, kabilang ang conversion at mga auxiliary load.

Q: Maaari ba itong mag-charge mula sa solar nang direkta?

A: Oo, sa pamamagitan ng EMS, na nag-coordinate ng PV, baterya, grid at generator.

Q: Gaano katagal tatagal ang mga baterya?

A: Higit sa 8000 cycle sa 0.5C at 25°C na may hindi bababa sa 80% retention. Pinaikli ito ng mas mataas na temperatura sa paligid.

Q: Anong mga sertipikasyon ang dala nito?

A: CE at RoHS sa antas ng pack, UN38.3 at MSDS para sa kumpletong kagamitan.

Q: Anong maintenance ang kailangan nito?

A: Taunang pagpapalit ng filter, pagsusuri sa pagsugpo sa sunog, pag-verify ng torque at pagsubok sa kapasidad. Halos kalahating araw bawat cabinet.

Q: Ano ang lead time?

A: 25-35 araw ng trabaho para sa mga karaniwang pagsasaayos; mas tumatagal ang custom na pagsasama ng EMS o hindi karaniwang mga boltahe.
