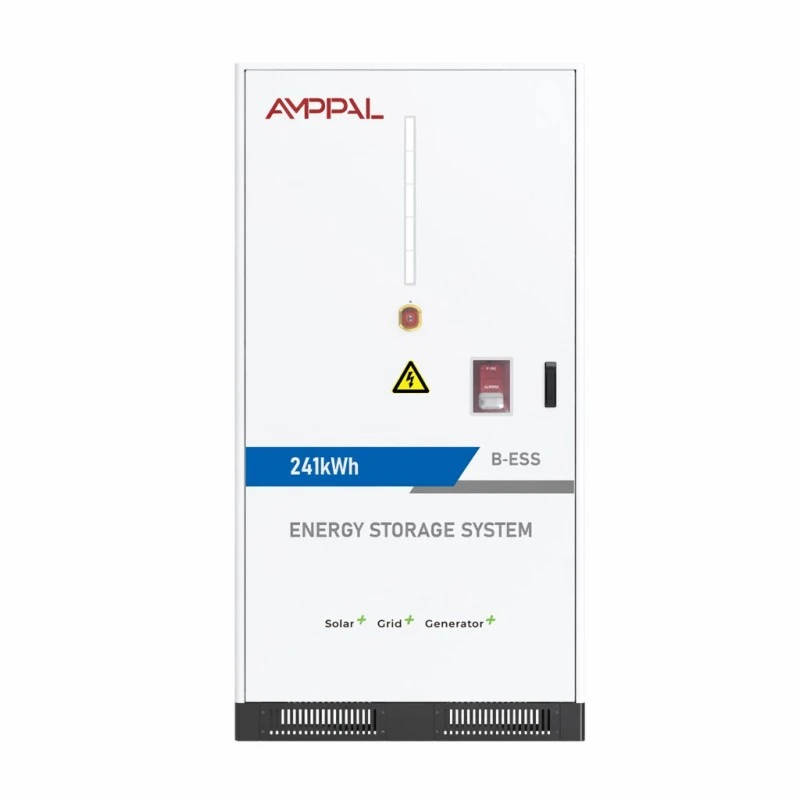

225kWh / 241kWh Modular Battery Energy Storage System para sa Commercial Microgrids

Ang Cluster ng Baterya ay Hindi Isang Storage System

Itong 225kWh / 241kWh Modular Battery Energy Storage System para sa Commercial Microgrids ay nagpapadala nang walang inverter sa loob. Walang screen ng EMS, walang mga terminal ng grid - ito ang kumpol ng baterya sa gilid ng DC, at ang kawalan na iyon ang eksaktong dahilan kung bakit ito binibili ng mga integrator.

Ang isang system integrator o EPC ay kadalasang may gustong tatak ng PCS, isang plant-wide EMS, o isang container project kung saan ang yugto ng conversion ng kuryente ay kinontrata na. Ang pagbili ng baterya na may built-in na inverter ay nangangahulugan ng pagbili ng pangalawang converter na hindi mo magagamit, at pagbabayad para sa pagsasama-sama na ginawa ng pabrika.

Ang 225kWh at 241kWh cluster ay nagpapakita ng malinis na DC interface sa CAN, Ethernet o RS485, na nagbibigay-daan sa iyong ilakip ang storage asset sa sarili mong power conversion at control stack. Pinapanatili mo ang arkitektura; nagbibigay kami ng enerhiya.

Ang Dalawang Configuration at Ano ang Itugma Nila

225kWh sa 1P224S na may 716.8VDC nominal at 604~806VDC operating window; 241kWh sa 1P240S na may 768VDC nominal at 672~864VDC.

Parehong gumagamit ng LFP 3.2V/314Ah na mga cell sa 51.2V/314Ah pack - 14 na pack para sa 225kWh cluster, 15 para sa 241kWh - at pareho ang rate ng 150A standard current sa 0.5CP.

Ang 604~806VDC window ay nababagay sa mga PCS platform na binuo sa paligid ng 600-800V DC bus; ang 672~864VDC window ay nababagay sa 750-900V na klase - tugma bago mo banggitin ang proyekto.

Ang maximum na kahusayan ay 88% sa 0.5C sa isang charge at isang discharge, kasama ang mga auxiliary, kaya ang iyong round-trip na modelo ay gumagamit ng totoong system number.

Ang buhay ng cycle ay nakasaad sa higit sa 8000 beses sa 0.5C at 25°C na may hindi bababa sa 80% na pagpapanatili ng enerhiya - ang bilang na kailangan ng iyong modelo ng payback, kasama ang mga kundisyon nito.

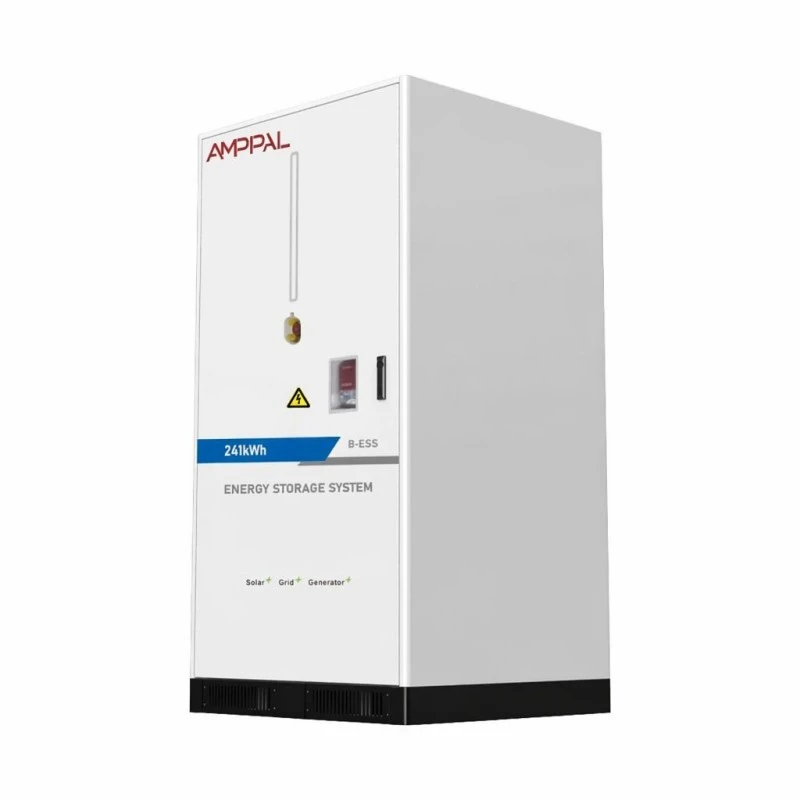

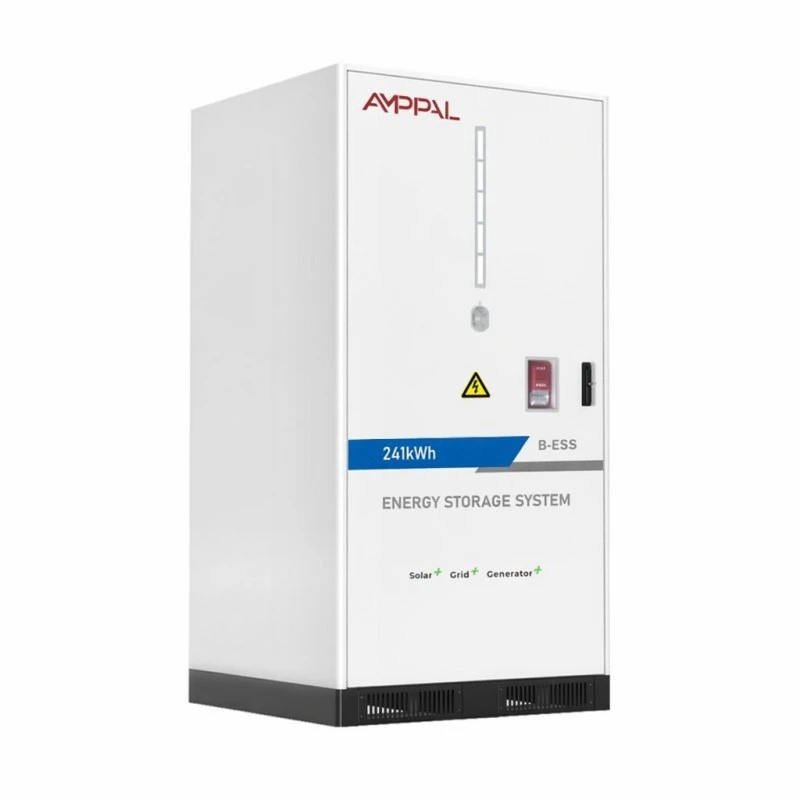

Intelligent air-cooled air conditioning, aerosol plus perfluorohexanone fire protection, IP54, at 2050kg sa isang 1095*1210*2120mm cabinet sa parehong variant.

Teknikal na Pagtutukoy

Sino ang Bumili ng Bare Cluster

Mga integrator na may umiiral nang linya ng PCS: nagdaragdag ang cluster ng storage sa kanilang catalog nang walang pangalawang inverter SKU sa stock at suporta.

Ang mga EPC ay nag-standardize ng isang kasosyo sa baterya sa ilang mga site - parehong 2050kg cabinet, parehong comms interface, parehong listahan ng mga ekstrang bahagi sa lahat ng dako.

Mga proyektong nagko-convert ng mga PV plant sa DC-coupled storage, kung saan ang cluster ay nasa DC bus ng kasalukuyang inverter at pinapanatili ng lumang inverter ang papel nito.

Mga proyekto ng container kung saan ang PCS ay hiwalay na binili ng kliyente at ang baterya ay dapat dumating bilang isang factory-tested, independently certified unit.

Backup build para sa pagmimina at pang-industriya na mga site kung saan ang control architecture ay pagmamay-ari at isang DC component lamang ang pumupunta dito.

Pagtutugma at Pag-stack sa Iyong PCS

Ang unang tseke ay boltahe. Ang operating window ng cluster - 604~806VDC o 672~864VDC depende sa modelo - ay dapat na nasa loob ng PCS DC input range na may margin sa magkabilang dulo, dahil ang baterya ay sumasakay sa buong window sa pagitan ng walang laman at full charge.

Ang pangalawang tseke ay ang pakikipagkamay. Ang cluster ay nagsasalita ng CAN, Ethernet at RS485 bilang standard na may 4G na opsyonal para sa remote na serbisyo; ang iyong EMS ay maaaring nagsasalita ng isa sa mga iyon o nakakakuha ng protocol gateway. Ini-publish namin ang mapa ng rehistro kasama ang documentation pack para maipa ng iyong control engineer ang SOC, mga kasalukuyang limitasyon at mga alarma sa proteksyon nang walang factory call.

Lumalaki ang kapasidad sa pamamagitan ng pagdaragdag ng mga kumpol, hindi sa pamamagitan ng muling pag-rack. Ang pangalawang 241kWh cluster ng parehong modelo ay kumokonekta sa parehong DC bus na kahanay - katugmang nominal na boltahe ang kundisyon - at ang site na EMS ay pinagsama-sama ang mga ito bilang dalawang DC source. Ang kapangyarihan ay nananatiling limitado ng PCS; mga kaliskis ng enerhiya sa 225 o 241kWh na hakbang.

Ang File ng Kaligtasan at Sertipikasyon

Ang proteksyon sa sunog ay dalawang yugto: aerosol sa antas ng pack, perfluorohexanone para sa dami ng cabinet - inaasahan na ngayon ng mga configuration insurer sa mga komersyal na baterya.

Ang mga PACK ay nagdadala ng CE at RoHS; ang mga kagamitan ay nagpapadala ng UN38.3 at MSDS, na siyang dokumentasyong hinihiling ng customs at site insurers na makita.

IP54 enclosure na may DC bottom entry, na naghihiwalay sa electrical gland area mula sa pack compartment sa loob ng cabinet.

Pinapanatili ng matalinong air-cooled na air conditioning ang 14-15 pack sa isang mahigpit na banda ng temperatura; ang controller modulates ang mga tagahanga laban sa cell temperatura.

Ang operating envelope ay 0°C hanggang +50°C, 0-95%RH na walang condensation, 2000m altitude na may derating sa itaas - kumpirmahin na nasa loob nito ang iyong site bago pumirma.

Ang bawat cluster ay kumukumpleto ng isang buong 0.5CP factory cycling test na may pack-level logging, at ang ulat ng pagtanggap ay ipinapadala kasama ng unit.

Paano Pinagsasama-sama ang Cluster sa Yueqing

1. Cell intake — 314Ah LFP cells ay na-sample para sa kapasidad at panloob na resistensya bago magsimula ang build.

2. Pack assembly — 51.2V/314Ah pack ay hinangin, wired at nilagyan ng pack BMS, pagkatapos ay insulation-tested.

3. Cabinet fabrication — sheet steel ay CNC-cut, bent, welded at powder-coated na may proteksyon sa kaagnasan.

4. Racking — naka-install ang mga pack sa 1P224S o 1P240S string na ang DC bus ay naka-torque at naka-check.

5. Thermal at fire fit-out — air conditioner, ducting, aerosol generators at perfluorohexanone system na naka-install at nasubok.

6. Control wiring — ang cluster controller, comms gateways at DC bottom entry gland ay winakasan at na-verify.

7. Pagsubok sa pagtanggap — 0.5CP charge at discharge na may pack-level na boltahe at temperatura na naka-log laban sa serial number.

8. Pag-iimpake — ang 2050kg na cabinet ay naka-secure sa isang reinforced pallet, nilagyan ng mga shock indicator, at naka-crate para sa kargamento.

Aling Cluster, at Ilan

Piliin muna ang modelo ayon sa iyong PCS voltage window at pangalawa ang iyong target na enerhiya. Ang isang 750-900V DC bus ay tumuturo sa 241kWh cluster (672~864VDC); isang 600-800V bus ang tumuturo sa 225kWh unit (604~806VDC). Ang pagpilit ng hindi pagkakatugma ng boltahe ay nangangahulugan ng pagpapababa ng baterya o ng inverter, at parehong nasaktan ang payback.

Pagkatapos ay magbilang ng mga cluster laban sa dispatch window: ang bawat 225kWh cluster ay naghahatid ng 150A standard sa bus, kaya ang kapaki-pakinabang na enerhiya sa loob ng dalawang oras na window ay ang kino-convert ng PCS, hindi ang nameplate.

Maging tapat tungkol sa hugis ng pagkuha. Kung ang iyong proyekto ay walang PCS at wala pang EMS, ang isang hubad na kumpol ay ang maling panimulang punto - isang pinagsamang cabinet o lalagyan mula sa parehong hanay ng pabrika ay mas mabilis na makakarating sa pagkomisyon. Ang cluster ay para sa mga mamimili na nagmamay-ari na sa natitirang stack.

Mga Tanong na Ilalagay sa Cluster Quote

Hilingin ang boltahe window, hindi lamang ang nominal. Ang isang cluster na sinipi bilang '768V' ay maaari pa ring maging walang silbi kung ang iyong PCS clip ay 850V at ang pack ay naniningil sa 864V.

Tanungin kung ang mga comm ay nagrerehistro ng mapa ng mga barko kasama ang yunit o pagkatapos lamang ng pagsusuri ng NDA - ang sa amin ay nasa documentation pack.

Itanong kung paano isinasagawa ang proteksyon sa sunog: parehong naroroon ang aerosol at perfluorohexanone; binabago ng isang solong-agent quote ang iyong insurance file.

Itanong kung ang cycle claim ay nagsasaad ng rate, temperatura at pagpapanatili - '8000 cycle' na walang kundisyon ay hindi isang detalye.

Mga terminong pangkomersyo: 25-35 araw ng trabaho para sa mga karaniwang cluster, limang taong warranty, MOQ isang unit para sa prototype integration work.

Nagpapadala ng 2050kg Cluster

Ang cabinet ay may sukat na 1095*1210*2120mm at tumitimbang ng 2050kg sa parehong variant, kaya gumagalaw ito sa isang reinforced pallet na may mga forklift pocket at lifting point para sa isang crane kung saan kailangan ng site.

Kapag naka-install ang baterya, ang kargamento ay UN3480 na mapanganib na mga kalakal: inihahanda namin ang UN38.3 na ulat at MSDS, at dapat kang magdagdag ng humigit-kumulang isang linggo ng DG booking lead time sa pinanggalingan.

Ang mga tuntunin ay FOB Ningbo o Shanghai na may CIF kapag hiniling. Ang isang kumpol sa bawat kompartimento ng trak ay ang praktikal na kargada para sa kargamento sa kalsada; dalawa ang magkasya sa isang 20-foot container na may bracing kung pinapayagan ng ruta.

Pangako sa Serbisyo at Kapasidad

Limang taong warranty sa mga pack, air conditioning, fire system at cluster controller bilang isang naihatid na unit.

Ang pagpapanatili ng kapasidad ay ginagarantiyahan sa 80% sa ilalim ng nakasaad na 0.5C na pagbibisikleta, na naka-benchmark laban sa log ng pagtanggap ng pabrika.

Ang mga pack ay maaaring palitan sa field: ang isang mahinang pack ay pinapalitan sa loob ng ilang oras na ang natitirang string ay hindi nagalaw, at ang BMS ay muling nagbabalanse sa pag-restart.

Ang mga malalayong diagnostic sa CAN/Eth/RS485 (4G opsyonal) ay nagbibigay-daan sa aming mga inhinyero na magbasa ng data sa antas ng pack at mag-flag drift bago ito lumabas sa mga ulat ng enerhiya ng site.

Sinasaklaw ng taunang serbisyo ang paglilinis ng filter, mga pagsusuri sa presyon ng sunog, pag-verify ng torque at pagpapatakbo ng kapasidad; ang mga ekstrang pack ay ipinapadala sa loob ng 5-7 araw ng trabaho.

Mga Pagkakamali sa Pagsasama Nakikita Namin Naulit

Mali: ang pag-wire ng cluster sa isang PCS na ang DC window ay halos hindi nagsasapawan sa hanay ng baterya. Kanan: i-verify ang 604~806VDC o 672~864VDC ay nasa loob ng PCS window na may margin sa magkabilang dulo.

Mali: paghahalo ng 225kWh at 241kWh cluster sa isang bus. Kanan: ang mga parallel unit ay dapat na parehong modelo upang ang mga nominal na boltahe ay magkasabay.

Mali: iniiwan ang DC bottom entry gland na naa-access sa water run-off. Kanan: i-seal ang gland sa pag-install at panatilihing malinaw ang plinth area.

Mali: ipagpalagay na ang IP54 ay nangangahulugan ng panlabas na pagkakalantad kahit saan. Kanan: kinukunsinti nito ang alikabok at pagwiwisik, hindi tumatayong tubig - ilayo ang kumpol sa lupang madaling bahain.

Mali: nilaktawan ang comms map test bago mag-energize. Kanan: magpatakbo ng bench-level CAN/RS485 handshake gamit ang iyong EMS bago ikonekta ang cluster sa bus.

Ano ang Ulat ng mga Integrator

Ipinares ng isang system integrator sa Dubai ang 241kWh cluster sa isang 500kW PCS para sa isang proyekto sa hotel noong unang bahagi ng 2025. Sinabi ng kanilang lead engineer na ang CAN register map ay hinahayaan silang tapusin ang EMS mapping sa isang hapon, at na ginawa ng factory test report na diretso ang pagsusuri ng dokumento ng lokal na awtoridad - kahit na ang DC cable tails ay mas maikli kaysa sa kanilang karaniwang junction box, kaya nagdagdag sila.

Isang EPC sa Cape Town ang na-standardize sa 225kWh cluster sa tatlong retail site. Napansin ng kanilang procurement lead ang magkaparehong 2050kg cabinet at common spare-parts list na pinasimple ang site logistics, habang ang kanilang commissioning crew ay nagreklamo na ang service access panel ng air conditioner ay nakaupo sa gilid na nakaharap sa dingding sa kanilang gustong layout.

Ang isang mining contractor sa Medellin, Colombia ay nagpapatakbo ng dalawang 241kWh cluster sa isang DC bus sa likod ng isang diesel-hybrid system. Kinumpirma ng kanilang control engineer ang parallel configuration na gaganapin na tumugma sa SOC gaya ng na-advertise, at humiling ng mas mahabang opsyon sa WiFi antenna para maabot ng cluster diagnostics ang control room nang walang cable.

Mga Sagot ng Mga Integrator Bago Pumirma

Q: Kasama ba ang PCS?

A: Hindi - ito ang DC-side na kumpol ng baterya. Ibibigay nito sa iyong PCS/EMS ang CAN, Ethernet o RS485 (4G opsyonal).

T: Aling mga boltahe ng PCS ang tumutugma dito?

A: Ang 225kWh cluster ay sumasaklaw sa 604~806VDC; ang 241kWh ay sumasaklaw sa 672~864VDC. Suriin ang iyong PCS DC window laban sa hanay.

T: Maaari ba akong magpatakbo ng dalawang kumpol nang magkatulad?

A: Oo, parehong-modelo na mga cluster sa parehong DC bus, tumugma sa nominal na boltahe, pinagsama-sama ng site EMS.

Q: Ano ang karaniwang kasalukuyang?

A: 150A bawat kumpol sa 0.5CP rate; ang PCS ay tumutukoy sa kapangyarihan, ang kumpol ay tumutukoy sa enerhiya.

Q: Ano ang round-trip na kahusayan?

A: Maximum na 88% sa 0.5C sa isang charge at isang discharge, kasama ang mga auxiliary.

Q: Gaano katagal tatagal ang mga cell?

A: Higit sa 8000 cycle sa 0.5C at 25°C na may hindi bababa sa 80% retention; ang mas mataas na temperatura ng kapaligiran ay nagpapaikli nito.

T: Gumagana ba ito sa isang third-party na EMS?

A: Oo - ang mapa ng rehistro ay bahagi ng documentation pack, kaya ang iyong engineer ay maaaring magsama nang walang factory call.

Q: Ano ang lead time?

A: 25-35 araw ng trabaho para sa mga karaniwang cluster, kasama ang humigit-kumulang isang linggo ng pag-book ng mga mapanganib na produkto sa pinanggalingan.
