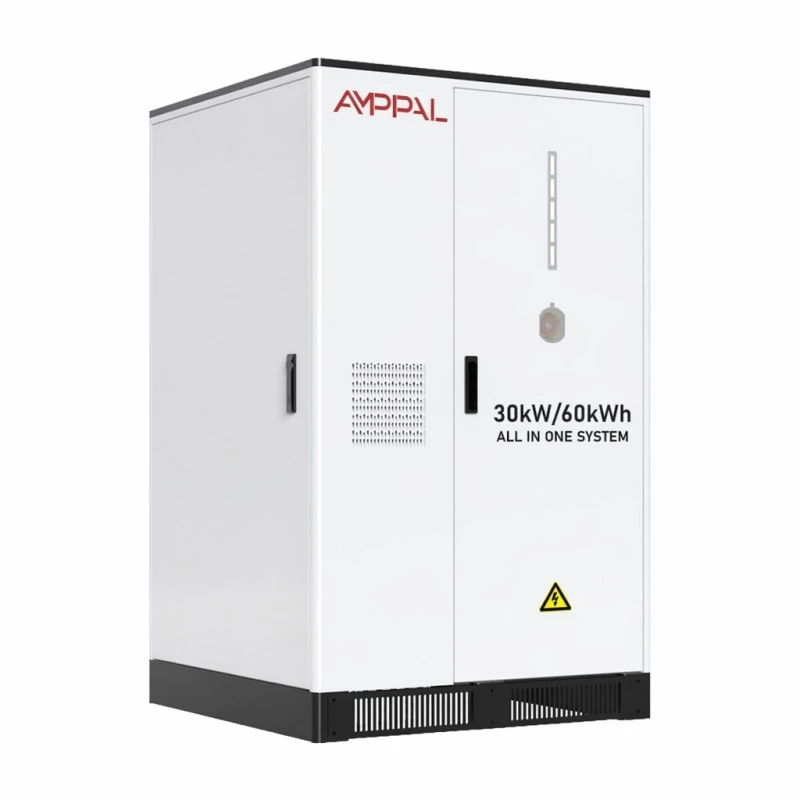

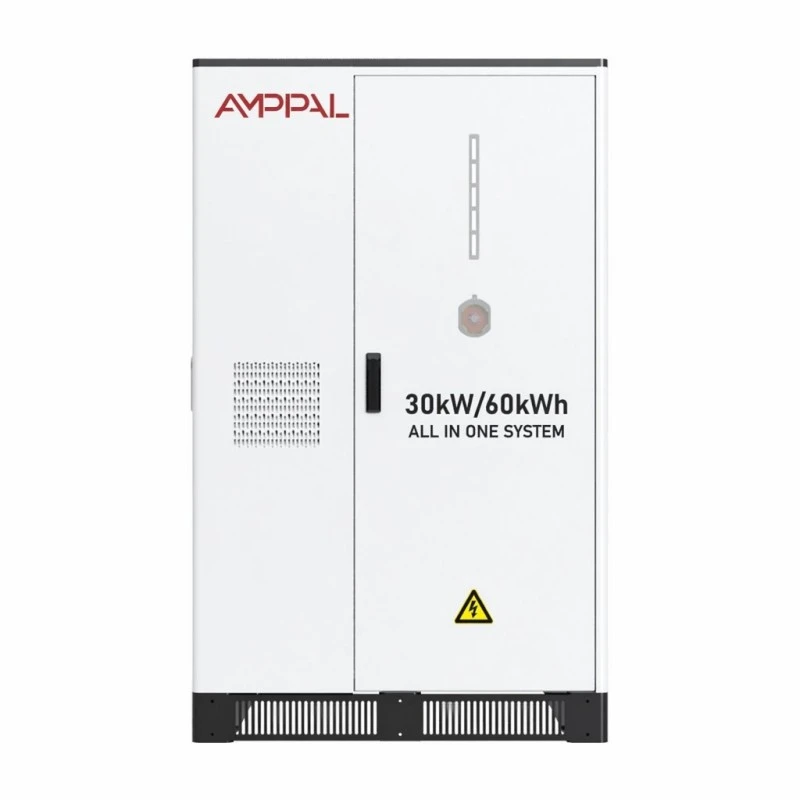

20–50kW All-in-One Battery Energy Storage System para sa Commercial at Solar Application

Isang Gabinete Sa halip na Tatlong Listahan ng Pagkuha

Ang isang solar-plus-storage project ay karaniwang nangangahulugan ng tatlong vendor: isang PV inverter, isang battery rack at isang controller na nagsasalita sa pareho. Ang bawat isa ay may sariling warranty, sariling commissioning engineer at sarili nitong larong paninisi kapag hindi maganda ang performance ng system. Itong 20–50kW All-in-One Battery Energy Storage System para sa Commercial at Solar Application ay ibinabagsak ang tatlo sa iisang paghahatid.

Ang inverter stage ay tumatanggap ng hanggang 26kW ng DC mula sa iyong rooftop array (39kW sa 30kW na modelo, 65kW sa 50kW na modelo) sa 2/4 MPPT tracker, kaya ang baterya ay nagcha-charge mula sa solar nang walang hiwalay na hybrid inverter o isang karagdagang string box.

Sa loob ay isang 51.2kWh LFP na baterya na binuo mula sa limang 10.24kWh pack, kasama ang lokal na control logic na nagpapatakbo ng self-consumption, time-of-use shifting at grid backup mula sa parehong screen. Para sa isang site na gusto lang ng solar self-use plus outage cover, ito ang pinakamaikling landas mula sa order hanggang sa pag-export.

Bakit Mahalaga ang Solar Input Rating

Ang 26kW maximum PV input sa 20kW na modelo ay nagbibigay-daan sa array na lumampas sa rating ng inverter; ang MPPT clamps surplus sa halip ng clipping daytime yield.

2/4 MPPT na paraan: dalawang tracker bilang pamantayan, apat kung saan ang iyong bubong ay nakaharap sa iba't ibang azimuth — isang shaded side ay hindi stall ang isa.

Ang na-rate na grid voltage ay 380V AC na may 50/60Hz ±5Hz tolerance, kaya ang parehong cabinet ay nagsisilbi sa 50Hz at 60Hz market na walang factory na variant.

Sa 97% maximum na kahusayan at 90% depth ng discharge, higit pa sa bawat solar kilowatt-hour ang nakakaabot sa load sa halip na mawala sa conversion.

Ang komunikasyon sa CAN/RS485/WiFi ay sumasaklaw sa lokal na pagsubaybay, inverter handshake at remote readout nang hindi bumibili ng hiwalay na gateway.

AC bottom entry, three-phase four-wire (3L+N+PE), pinapanatili ang pagruruta ng cable sa loob ng plinth at pinapaikli ang pagtakbo sa pangunahing switchboard.

Teknikal na Pagtutukoy

Kung saan ang isang 20-50kW na Gabinete ay Kumita ng Itinatago

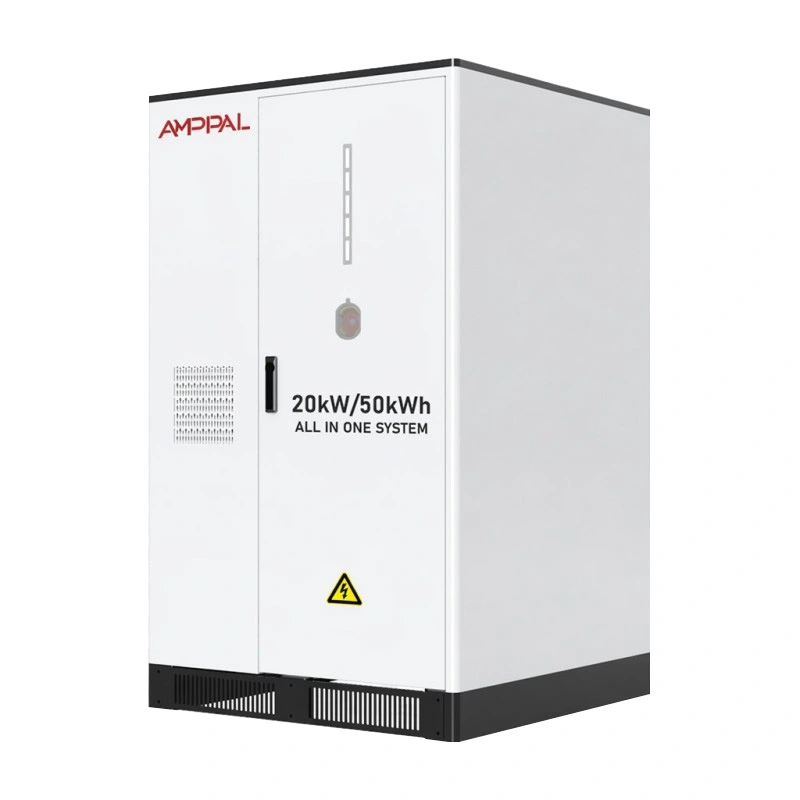

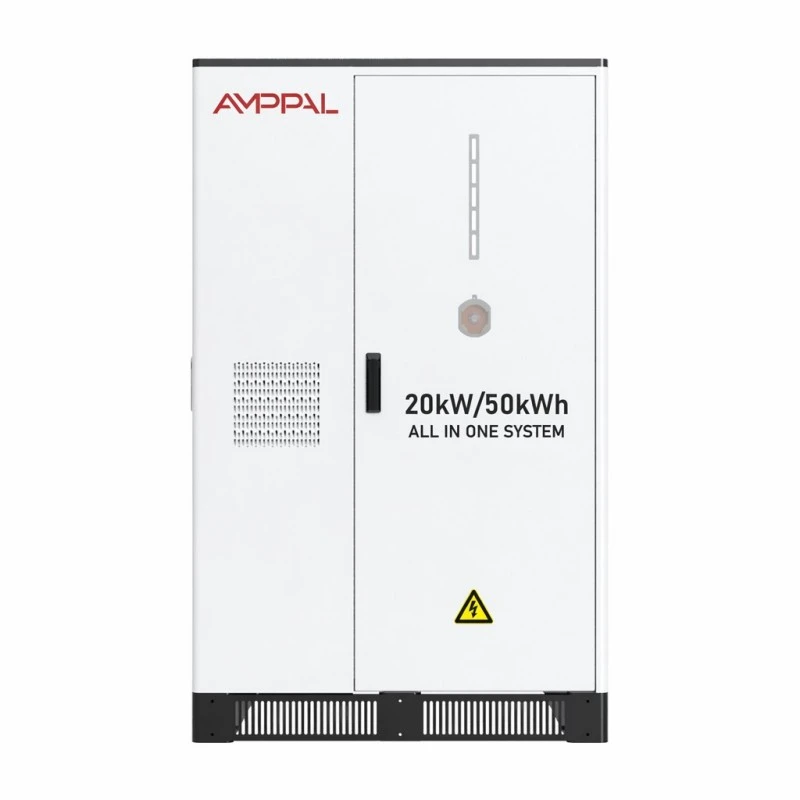

Maliliit na pabrika na may rooftop solar at afternoon production peak: ang 20kW/51.2kWh na modelo ay sumasaklaw sa 20kW demand spike nang humigit-kumulang dalawa at kalahating oras.

Mga hotel at guesthouse na nagpapatakbo ng air conditioning laban sa isang time-of-use na taripa: singilin magdamag, discharge sa pamamagitan ng cooling window.

Mga site sa pagpoproseso ng agrikultura na may pasulput-sulpot na kalidad ng grid — ang gabinete ay sumasakay sa pagbaba ng boltahe sa lokal na kontrol nang walang panlabas na EMS software.

Mga retail chain at workshop na umaarkila ng espasyo: ang isang cabinet ay hindi nangangailangan ng nakalaang silid ng baterya, isang flat concrete pad at cable access lang.

EV forecourts na may katamtamang pag-load ng charge: buffer 2-4 na mabagal na charger sa mahinang koneksyon sa grid nang hindi ina-upgrade ang transformer.

Paano Tumatakbo ang Hybrid Topology sa isang Araw

Sa umaga, pinapakain muna ng mga tracker ng MPPT ang solar sa load ng gusali. Ang surplus ay napupunta sa baterya hanggang umabot ito sa naka-program na SOC ceiling, karaniwang 90-100% depende sa iyong plano sa taripa.

Kapag lumampas ang load sa solar at baterya, sinasaklaw ng grid ang balanse nang walang putol - isang yugto ng conversion, hindi dalawang kahon na nakikipag-ayos sa isang bus.

Sa gabi ang baterya ay naglalabas sa mga oras ng pinakamataas na taripa at ang EMS ay naglalaan ng floor SOC para sa grid backup. Dahil hawak ng lokal na controller ang iskedyul, hindi pinipigilan ng nawalang koneksyon sa internet ang paglilipat ng lohika — pinipigilan lang nito ang remote na dashboard.

Ano ang Nilalaman ng Safety File

Ang proteksyon sa sunog ay aerosol sa antas ng PACK at aerosol muli sa antas ng cabinet — dalawang independiyenteng yugto na naglalayong sa dalawang magkaibang lugar na maaaring magsimula ang isang thermal event.

Ang LFP 3.2V/100Ah na mga cell ay nagdadala ng CE at RoHS sa antas ng pack, at ang kumpletong kagamitan ay nagpapadala ng UN38.3 at MSDS na dokumentasyon para sa customs at insurance.

Pinapanatili ng matalinong paglamig ng hangin ang limang pakete sa loob ng isang makitid na banda ng temperatura; ang curve ng fan ay sumusunod sa temperatura ng cell sa halip na tumatakbo sa buong bilis sa buong araw.

Ang enclosure ng IP54 ay nababagay sa mga panlabas na posisyon ng canopy at mga sakop na silid ng halaman; ang electrical bay ay nakahiwalay sa battery bay sa loob ng cabinet.

Ang buhay ng cycle ay nakasaad sa >6000 beses sa 0.5C at 25°C na may hindi bababa sa 80% na pagpapanatili ng enerhiya — isang buong cycle bawat araw ng trabaho ay humigit-kumulang dalawampung taon bago maabot ang threshold.

Ang ambient window ay 0°C hanggang +50°C na may 0-95%RH humidity at 2000m altitude (derated sa itaas); karamihan sa mga hindi pinainit na silid ng halaman ay nakaupo sa loob nito.

Paano Binuo ang 850kg Cabinet sa Yueqing

1. Cell intake — ang mga papasok na LFP cell ay batch-sample para sa kapasidad at panloob na resistensya bago magsimula ang anumang pack assembly.

2. Pack assembly — 102.4V/10.24kWh pack ay welded, wired at insulation-tested gamit ang pack BMS fitted.

3. Cabinet fabrication — steel sheet ay CNC-cut, baluktot at hinangin, pagkatapos ay pre-treated at powder-coated sa parehong linya na ginamit para sa mga produkto ng pag-charge.

4. Inverter integration — ang PV stage, battery DC stage at AC terminals ay naka-wire sa lokal na controller sa isang bus.

5. Fire at thermal fit-out — ang mga aerosol generator, air ducts at temperature sensors ay naka-install at functionally checked.

6. Commissioning run — bawat cabinet ay kumukumpleto ng isang buong 0.5C charge at discharge na may pack-level na boltahe at temperatura na naka-log.

7. Grid simulation — on-grid at off-grid transition ay na-verify laban sa isang programmable AC source bago ilabas.

8. Pag-iimpake - ang cabinet ay naka-bolted sa isang reinforced pallet na may mga shock indicator, nakabalot at inihanda para sa pag-load ng lalagyan.

Pagpili sa pagitan ng 20, 30 at 50kW

Itugma ang modelo sa iyong pinakamasamang kaso na pag-import, hindi ang iyong average. Sukatin ang kalahating oras na demand na talagang nagtutulak sa iyong bill: ang 20kW na modelo ay nagdadala ng hanggang 20kW ng load mula sa baterya, ang 30kW na modelo ay 30kW, at ang 50kW na modelo ay 50kW. Ang enerhiya ay sumusunod: 51.2, 61.44 at 107kWh ayon sa pagkakabanggit.

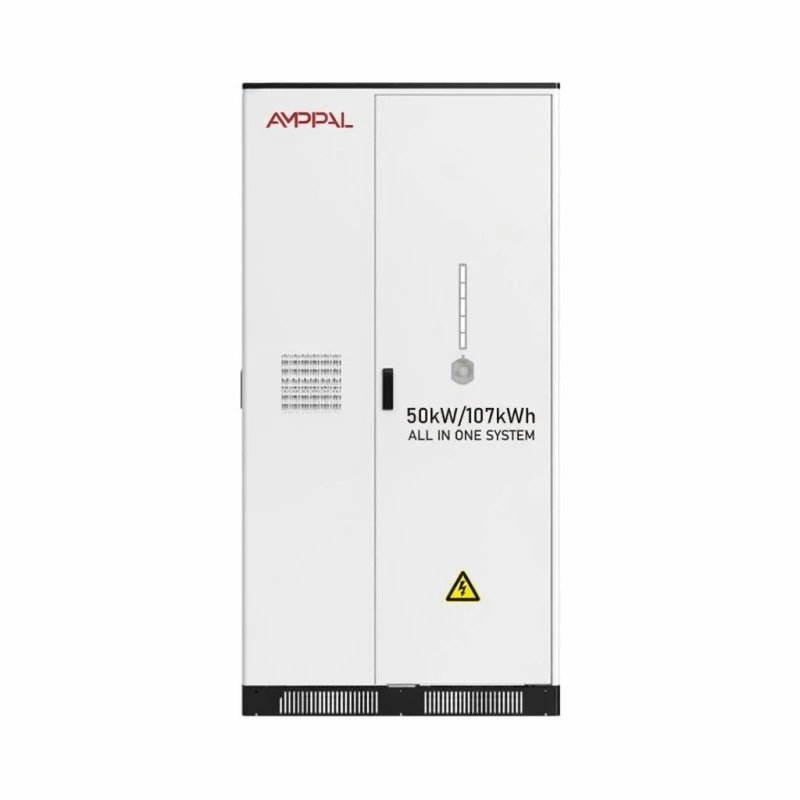

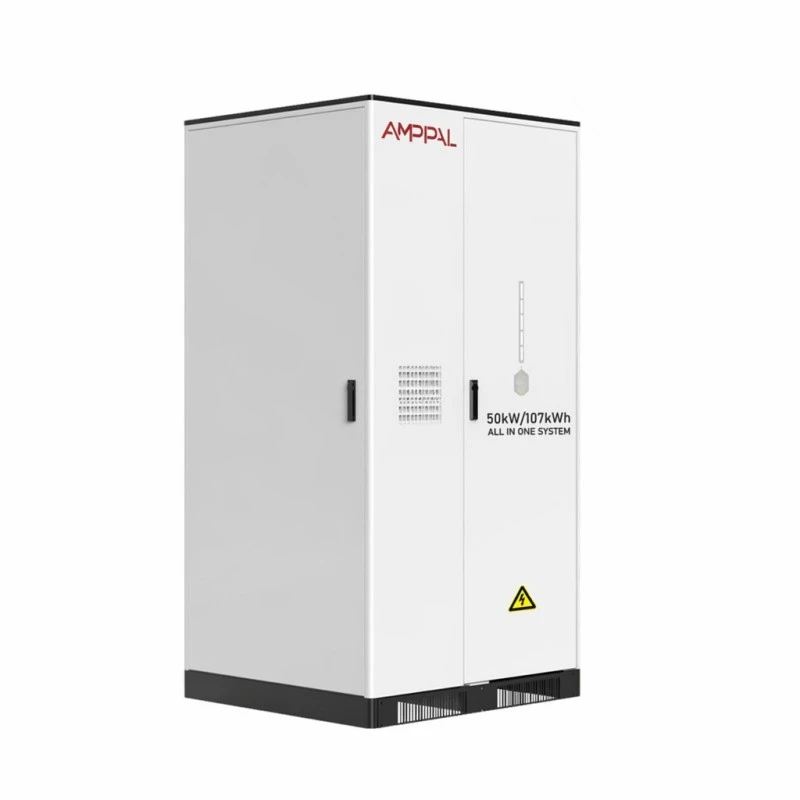

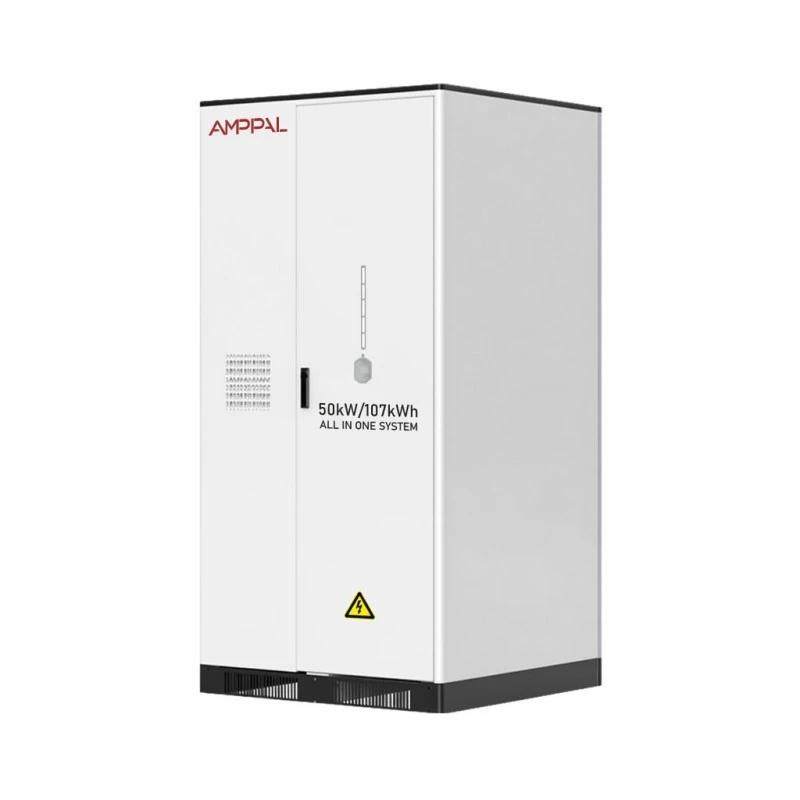

Ang 50kW cabinet ay pisikal na naiiba — 1100*1205*2200mm at 1200kg laban sa 1000*1106*1640mm at 850kg para sa mas maliit na dalawa — kaya suriin ang iyong mga lapad ng pinto, floor loading at crane access bago gumawa.

Kung ang iyong site ay walang problema sa pag-import ng grid at walang time-of-use spread, malamang na maling paggastos ang cabinet na ito. Nagbabayad ito sa pamamagitan ng sariling pagkonsumo at paglilipat ng taripa; kung wala ang mga iyon, ang baterya ay isang naka-park na asset. Sasabihin namin sa iyo iyon bago namin kunin ang iyong order.

Paghahambing ng mga Quote sa Mga Supplier

Itanong kung ang naka-quote na kahusayan ay antas ng system o inverter-lamang. Ang sa amin ay 97% maximum, sinusukat sa hangganan ng cabinet kasama ang mga auxiliary load.

Itanong kung ang proteksyon sa sunog ay sumasaklaw sa parehong antas ng pack at antas ng cabinet — isang quote na may cabinet aerosol ay nag-iiwan lamang ng mga pack na walang proteksyon.

Itanong kung ano ang MPPT input ceiling; isang '20kW hybrid' na tumatanggap lamang ng 15kW ng PV ang pumipilit sa iyo na bumili ng pangalawang inverter mamaya.

Magtanong tungkol sa EMS: maaari bang tumakbo ang lokal na controller nang walang cloud? Ang sa amin ay, na mahalaga sa mga merkado na may patumpik-tumpik na koneksyon.

Mga terminong pangkomersyo: 25-35 araw ng trabaho para sa mga karaniwang modelo, limang taong warranty sa kumpletong cabinet, MOQ ng isang unit para sa mga order sa pagsusuri.

Pagpapadala ng One-Piece Cabinet

Ang 20kW at 30kW na mga modelo ay 1000*1106*1640mm at may timbang na 850-950kg; ang 50kW na modelo ay 1100*1205*2200mm sa 1200kg. Bawat ships sa isang reinforced steel pallet na may forklift pockets, handa para sa isang tail-lift truck sa destinasyon.

Ang isang unit ay tumatagal ng humigit-kumulang isang third ng isang 20-foot container; kumportableng magkasya ang dalawa sa bracing. Dahil naka-install ang baterya, inuri ang kargamento na UN3480 na mapanganib na mga kalakal — inihahanda namin ang ulat ng UN38.3 at MSDS, at dapat kang magbadyet ng humigit-kumulang isang dagdag na linggo para sa pag-book ng mga mapanganib na produkto sa daungan.

Ang mga tuntunin ay FOB Ningbo o Shanghai bilang pamantayan, magagamit ang CIF kapag hiniling. Para sa single-unit air freight, ang bigat at klase ng baterya ay ginagawa itong hindi matipid; kargamento sa dagat o lupa ang praktikal na ruta.

Warranty, Degradation at Pack Swaps

Limang taong warranty sa kumpletong cabinet — mga pack, inverter stage, thermal fan at ang lokal na controller — hindi lang ang baterya.

Ang kapasidad ay ginagarantiyahan na humawak ng hindi bababa sa 80% ng na-rate na enerhiya sa unang limang taon sa ilalim ng normal na 0.5C na pagbibisikleta; ang pagkasira na lampas doon ay saklaw sa ilalim ng parehong mga tuntunin.

Ang mga pack ay mga module na maaaring palitan: ang isang nabigong pack ay ipinagpapalit sa loob ng ilang oras nang hindi ibinabalik ang buong cabinet, at ang BMS ay awtomatikong nagbabalanse sa pag-restart.

Sinasaklaw ng taunang serbisyo ang paglilinis ng filter, pagsuri sa terminal ng metalikang kuwintas, pag-inspeksyon ng fan at pagpapatakbo ng pagpapatunay ng kapasidad; ang aming mga malalayong diagnostic ay maaaring mag-flag muna ng mahinang pack.

Ang mga ekstrang pack at control board ay naka-stock at nagpapadala sa loob ng 5-7 araw ng trabaho; pinahabang warranty hanggang walo o sampung taon ay nakapresyo sa oras ng pag-order.

Mga Pagkakamali sa Pag-install Nakikita Namin Naulit

Mali: ipagpalagay na ang 380V output ay direktang nagpapakain ng single-phase na kagamitan. Kanan: ang cabinet ay three-phase; hatiin ang load sa L1/L2/L3 at panatilihing nakagapos ang neutral sa bawat lokal na code.

Mali: i-mount ito sa sahig na gawa sa kahoy o manipis na screed. Kanan: ang 850-1200kg na timbang ay nangangailangan ng konkretong pad o reinforced floor na na-rate para sa point load.

Mali: pagpapatakbo ng mga string ng PV ng magkahalong oryentasyon sa isang tracker na umaasa sa buong output. Kanan: gamitin ang 4-way na configuration ng MPPT at italaga ang bawat azimuth ng sarili nitong tracker.

Mali: iniimbak ang baterya sa ibaba -20°C o nagcha-charge sa itaas ng +50°C. Kanan: igalang ang window ng temperatura ng storage na -20°C hanggang +60°C at ang 0-95%RH operating humidity.

Mali: ibinaon ang ilalim na entry ng cable sa tubig o mga labi. Kanan: panatilihing malinaw ang plinth — Ipinapalagay ng AC sa ilalim na entry (3L+N+PE) na mananatiling naa-access ang bahagi ng glandula.

Ano ang Ulat ng mga Installer at May-ari

Isang garment workshop sa Dhaka, Bangladesh ang naglagay ng 30kW na modelo sa likod ng 40kWp na bubong noong unang bahagi ng 2025. Iniulat ng may-ari na bumaba ang mga oras ng diesel generator mula araw-araw hanggang ilang buwan, at sinabi ng installer na ang pinagsamang MPPT ay nagligtas sa kanila ng isang linggong pag-commissioning kumpara sa hiwalay na kagamitan — kahit na nais nilang magkaroon ng mas mahabang lead ang WiFi antenna para sa kanilang metal-roof warehouse.

Ang isang supermarket operator sa Sofia, Bulgaria ay nagpapatakbo ng 20kW unit laban sa isang gabi/araw na pagkalat ng taripa. Kinumpirma ng kanilang tagapamahala ng pasilidad na binabayaran ng cabinet ang humigit-kumulang isang katlo ng buwanang delta ng kuryente nito, at nagdagdag ng reklamo: naririnig ang fan sa katabing store room, kaya inilipat nila ito sa loading bay.

Binili ng isang mining supply depot sa Lima, Peru ang 50kW na modelo para sa backup pagkatapos ng paulit-ulit na grid cut. Pinuri ng kanilang electrical engineer ang on/off-grid handover speed ngunit humiling ng mas malakas na lokal na alarma — ang panel LED lang ay madaling makaligtaan sa isang night shift.

Mga Madalas Itanong

Q: Maaari ba itong mag-charge nang puro mula sa solar na walang grid?

A: Oo, sa off-grid mode; ang MPPT ay nagruruta ng PV sa baterya at sa load, na ang grid ay para lamang sa backup.

Q: Magkano ang bubong para sa 20kW na modelo?

A: Humigit-kumulang 4kWp bawat 20m2 ng magandang bubong, kaya ang 26kW ng PV input ay humigit-kumulang 130m2 ng mga panel.

T: Ano ang nangyayari sa panahon ng pagkawala ng grid?

A: Awtomatikong ililipat ang cabinet sa off-grid mode; ang reserbang SOC na itinakda mo sa EMS ay tumutukoy kung gaano katagal tumatakbo ang gusali.

Q: Gaano katagal ang mga pack?

A: Higit sa 6000 cycle sa 0.5C at 25°C hanggang 80% retention — humigit-kumulang dalawampung taon sa isang cycle bawat araw ng trabaho, mas kaunti kung mas mahirap ang pagbibisikleta.

Q: Ang inverter ba ay maaaring palitan nang hiwalay?

A: Oo, ang inverter stage at pack ay independiyenteng mga module, magagamit nang hindi ibinabalik ang cabinet sa pabrika.

Q: Ano ang round-trip na kahusayan?

A: Maximum 97% sa cabinet level na may 90% depth of discharge — ang 10% DOD reserve ay nagpapahaba din ng cycle life.

Q: Kailangan ba natin ng battery room?

A: Hindi. Ang IP54 at ang panloob na pagsugpo sa sunog ay nagbibigay-daan sa plant-room o covered outdoor installation sa isang concrete pad.

Q: Ano ang lead time?

A: 25-35 araw ng trabaho para sa karaniwang 20/30/50kW na mga modelo; ang mga pasadyang boltahe ay nagdaragdag ng oras.
