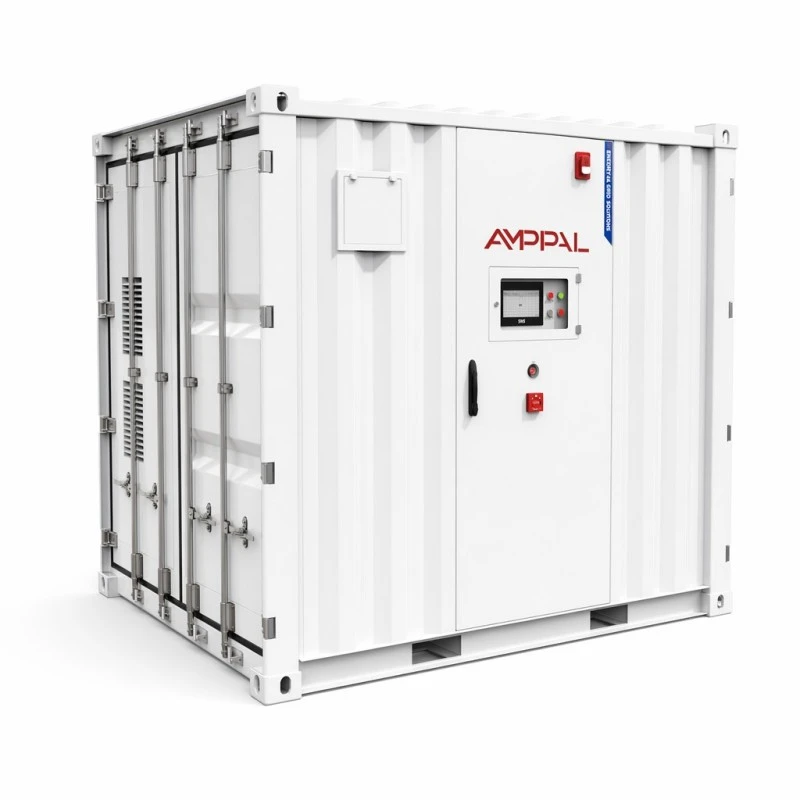

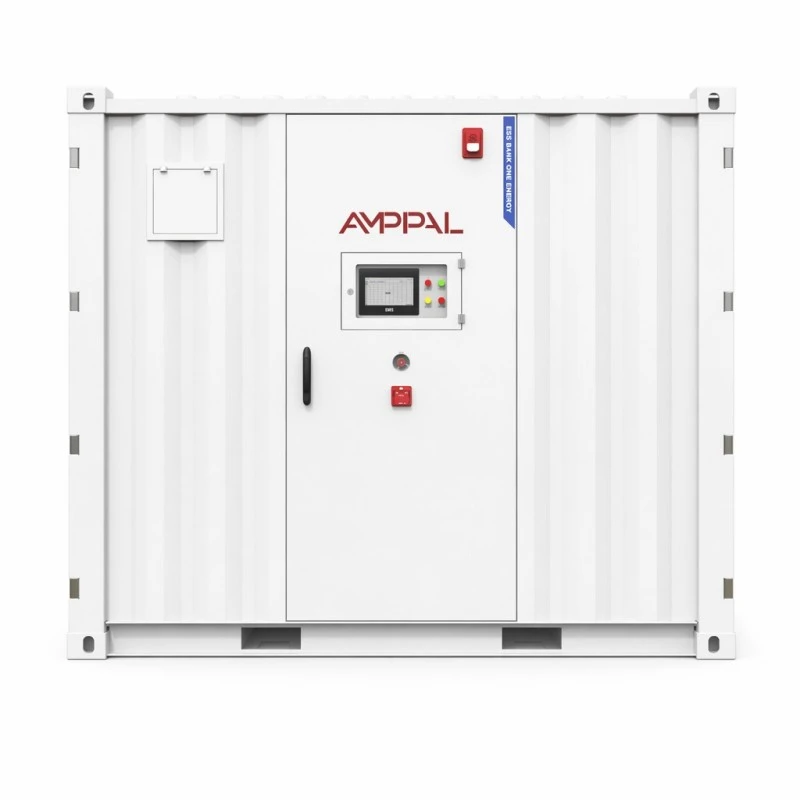

Utility-Scale Containerized Battery Energy Storage System

Ano ang Dumating sa Truck

Ang mga conventional megawatt-hour na proyekto ay binuo sa site: ang mga pack ay dumating sa mga pallet, ang mga rack ay tumataas, ang mga cable ay hinila, at kalahati ng oras ng pagkomisyon ay ginugugol sa paghabol sa mga pagkakamali sa mga wiring na ginawa sa panahon ng linggo ng pag-install. Binabaliktad ng Utility-Scale Containerized Battery Energy Storage System ang sequence na iyon. Ang 48 o 55 na mga pack ng baterya, ang air-conditioning loop, ang aerosol at perfluorohexanone fire system, at ang monitoring wiring ay isinama lahat sa aming factory floor sa Yueqing, sinubukan bilang isang sistema, at ipinadala bilang isang solong 3048*2438*2591mm unit. Sa pagdating, inilalagay ito ng crew ng site sa inihandang pad, pinapatakbo ang DC bottom entry cable sa PCS/EMS ng proyekto, at ipinapasa sa pagkomisyon. Ang oras ng pagpupulong ng pabrika ay inilipat sa iyong kritikal na landas, na kadalasan ay ang buong punto ng pagbili ng isang lalagyan sa halip na isang sistema ng rack.

Limang Numero na Tinutukoy ang Dalawang Variant

1060kWh at 1215kWh na may rating na kapasidad mula sa parehong enclosure: 48 pack kumpara sa 55 pack ng LFP 3.2V/314Ah cell, kaya ang footprint, pad at crane plan ay hindi nagbabago sa pagitan ng mga variant.

Naiiba ang arkitektura ng string ayon sa disenyo — 4P264S para sa 1060kWh unit sa 844.8VDC nominal, 5P242S para sa 1215kWh unit sa 774.4VDC — habang parehong nananatili sa loob ng 680~950VDC window na tinatanggap ng karamihan sa malalaking PCS platform.

Ang karaniwang charge at discharge current ay 200A sa pareho, sa 0.5CP rate, na nagpapanatili sa DC output ng container na tugma sa mga tipikal na disenyo ng bus ng proyekto.

Ang kahusayan ng system ay nakasaad sa maximum na 88% sa 0.5C, sinusukat sa isang charge at isang discharge — kasama sa figure ang mga auxiliary, hindi lang ang string ng baterya.

Ang lifespan ay sinipi bilang higit sa 8000 cycle sa 0.5C at 25°C na may hindi bababa sa 80% na pagpapanatili ng enerhiya, at ang 0°C hanggang +50°C operating band ay tumutugma sa naka-air condition na interior.

Teknikal na Pagtutukoy

Kategorya	Parameter	1060kWh na Modelo	1215kWh na Modelo
Gilid ng DC	Na-rate na kapasidad	1060kWh	1215kWh
	Uri ng cell	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	String ng system ng baterya	4P264S	5P242S
	Detalye ng PACK	70.4V314Ah	70.4V314Ah
	HINDI. ng mga PACK	48 PCS	55 PCS
	Nominal na boltahe	844.8VDC	774.4VDC
	Saklaw ng boltahe	680~950VDC	680~950VDC
	Karaniwang singil/discharge kasalukuyang	200A	200A
Mga parameter ng system	Kahusayan ng system	MAX.efficiency 88% @0.5C / 1 Charge 1 Discharge	MAX.efficiency 88% @0.5C / 1 Charge 1 Discharge
	Haba ng sistema	>8000Beses(0.5C@25°C) Rate ng pagpapanatili ng enerhiya ≥ 80%	>8000Beses(0.5C@25°C) Rate ng pagpapanatili ng enerhiya ≥ 80%
	Paraan ng mga kable	DC sa ilalim na entry	DC sa ilalim na entry
	Rate ng singil at paglabas	0.5CP	0.5CP
	Paraan ng pamamahala ng thermal	Matalino na air-cooled na air conditioner	Matalino na air-cooled na air conditioner
	Protocol ng komunikasyon	CAN/Eth/RS485(4G Opsyonal)	CAN/Eth/RS485(4G Opsyonal)
	Sistema ng proteksyon sa sunog	Aerosol at Perfluorohexanone	Aerosol at Perfluorohexanone
	IP rating	IP54	IP54
	Laki ng produkto	3048*2438*2591mm	3048*2438*2591mm
	Timbang ng produkto	9500kg	10500kg
Mga Pangangailangan sa Kapaligiran	Saklaw ng temperatura ng pagpapatakbo	0°C~+50°C	0°C~+50°C
	Saklaw ng kahalumigmigan sa pagpapatakbo	0~95%RH(Walang condensation)	0~95%RH(Walang condensation)
	Altitude ng pagpapatakbo	2000m (>2000m Derating)	2000m (>2000m Derating)
	Sertipikasyon	PACK: CE ROHS UN38.3 MSDS	PACK: CE ROHS UN38.3 MSDS
	Warranty	5 Taon	5 Taon

Mga Site na Nagkomisyon ng Megawatt-Oras

Mga parkeng pang-industriya na may 2-4 na oras na mga peak sa gabi at isang istraktura ng taripa na nagbibigay gantimpala sa paglipat ng window na iyon.

Pagpapalit ng Diesel generator: 1060kWh sa 200A discharge ay sumasaklaw sa isang maliit na pang-industriya na load sa pamamagitan ng isang tipikal na outage window na walang fuel logistics.

Ang mga solar o wind farm na kailangang patatagin ang output at makuha ang henerasyon na kung hindi man ay mapipigilan.

Ang mga kumpanya ng pamamahagi ay nagpapaliban ng pag-upgrade ng substation sa pamamagitan ng pag-ahit sa peak ng feeder sa loob ng isa o dalawang season.

Mga malayuang lugar ng pagmimina at isla kung saan hindi praktikal ang mga kwarto ng baterya na ginawa sa site at ang paghahatid na sinubukan ng pabrika ay ang tanging maaasahang opsyon.

Paano Nagiging Online ang Isang Prefabricated Project

Ang pagkakasunud-sunod ng proyekto ay nagsisimula sa civil package: isang flat concrete pad na na-rate para sa 9500-10500kg point load, cable trench sa posisyon ng container, at clearance para sa heat rejection ng air conditioner.

Ang pag-aangat ay isang solong operasyon ng kreyn. Ang 3048*2438*2591mm na envelope at corner casting ng unit ay karaniwang container hardware, kaya nirerentahan ang spreader bar at rigging sa halip na custom-built.

Ang pag-commissioning pagkatapos ay tumatakbo sa tatlong hakbang: DC wiring sa pamamagitan ng bottom entry gland sa site PCS, CAN/Eth/RS485 handshake gamit ang project EMS (4G remote access optional), at ang sequence ng pagtanggap kung saan ang lokal na awtoridad o grid operator ay sumasaksi sa mga protection relay test, charge/discharge sa 0.5CP at ang SOC reporting accuracy check. Maglaan ng dalawa hanggang tatlong araw na trabaho sa site pagkatapos maitakda ang lalagyan.

Sa loob ng Safety and Certification File

Dalawang independiyenteng ahente ng sunog: kumikilos ang aerosol sa loob ng dami ng pack habang binabaha ng perfluorohexanone ang espasyo ng lalagyan — sinasaklaw ng pares ang mga thermal event sa magkabilang sukat.

IP54 na enclosure na may DC sa ilalim na entry, kaya ang lalagyan ay nagtitiis ng ulan at alikabok sa site habang ang electrical penetration ay nananatiling mababa at protektado.

Ang mga pakete ay nagdadala ng CE at RoHS; ang kumpletong kagamitan ay nagpapadala ng UN38.3 at MSDS na dokumentasyon na kinakailangan para sa transportasyon, customs at site insurance.

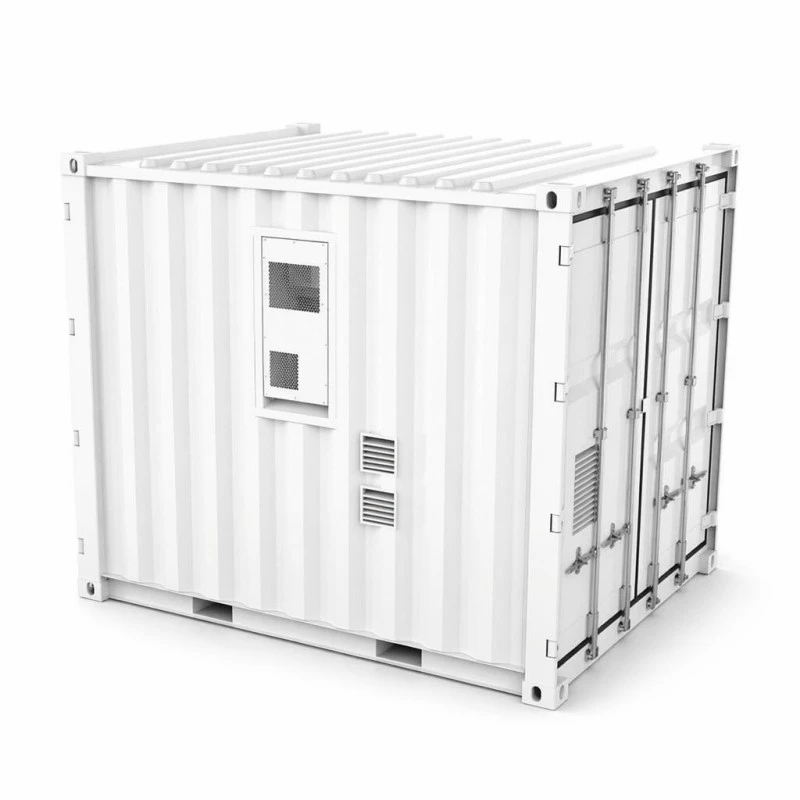

Ang intelihente na air-cooled na air conditioning ay nagtataglay ng 48-55 pack string sa isang makitid na banda ng temperatura; ang controller ay nagmodulate kaysa sa pagbibisikleta nang husto.

Ang operating envelope ay 0°C hanggang +50°C ambient na may 0-95%RH na walang condensation, at 2000m altitude na may derating sa itaas — mga numerong dapat suriin laban sa iyong site ng proyekto.

Ang bawat lalagyan ay kumukumpleto ng isang buong 0.5CP charge at discharge na may pack-level logging sa pabrika bago ang mga pinto ay selyuhan para sa kargamento.

Walong Hakbang sa Loob ng Yueqing Plant

1. Cell intake — 314Ah LFP cells ay batch-sample para sa kapasidad at panloob na resistensya sa pagdating.

2. Pack build — 70.4V/314Ah pack ay hinangin, wired, nilagyan ng pack BMS at insulation-tested.

3. Paggawa ng lalagyan — ang enclosure ay pinutol, hinangin at pinahiran ng proteksyon ng kaagnasan sa parehong palapag ng iba pang produktong enerhiya ng kumpanya.

4. Pag-install ng rack — ang mga pack ay naka-mount sa 4P264S o 5P242S string layout na may DC bus run.

5. Thermal at fire fit-out — ang mga air-conditioning unit, ducts, aerosol generators at perfluorohexanone cylinders ay naka-install at nasubok sa paggana.

6. Wiring at kontrol — pagsubaybay, comms gateway at DC bottom entry gland ay winakasan sa interface ng proyekto.

7. Pagsusuri sa pagtanggap sa pabrika — buong 0.5CP na pagbibisikleta na may pack-level na boltahe at temperatura na naka-log laban sa serial number.

8. Pagse-sealing at pag-iimpake — ang mga pinto ay selyado, nilagyan ng mga shock indicator, inihanda ang yunit para sa bakuran ng lalagyan.

Pagsusuri ng Reality ng Sukat sa Sukat ng Lalagyan

Bilhin ang variant na tumutugma sa iyong dispatch window, hindi ang mas malaking numero. Ang 1060kWh unit ay naghahatid ng 200A standard sa isang 844.8VDC bus; ang 1215kWh unit ay nag-aalok ng mas maraming enerhiya sa mas mababang 774.4VDC nominal. Suriin kung aling boltahe ang nasa loob ng iyong PCS operating range bago maputol ang PO.

Ang paglamig ng hangin ay may tunay na limitasyon. Kung ang iyong site ay regular na lumampas sa +50°C, o nakaupo sa isang mahalumigmig na tropikal na klima kung saan ang air conditioner ay tuluy-tuloy na tumatakbo sa full load, ang isang likidong pinalamig na produkto ay magiging mas flat ang temperatura ng cell at maaaring mas angkop. Sinasabi namin ito sa quote sa halip na pagkatapos ng paghahatid.

Mas mababa sa humigit-kumulang 500kWh na kailangan ng imbakan, mali ang hugis ng lalagyang ito. Ang isang cabinet-scale na produkto ay mas mura sa transportasyon, crane at site, at maaari ka naming ituro sa isa mula sa parehong hanay.

Mga Tanong na Ilalagay sa EPC Quotes

Itanong kung ang bilang ng kahusayan ay antas ng system sa isang ikot ng pag-charge-discharge — ang sa amin ay 88% maximum sa 0.5C, kasama ang mga auxiliary.

Itanong kung ang cycle-life claim ay nagsasaad ng rate, temperatura at retention threshold — '8000 cycle' na walang kundisyon ay isang marketing sentence, hindi spec.

Itanong kung gaano karaming mga ahente ng bumbero ang nasa loob. Ang Aerosol plus perfluorohexanone ay ang mga configuration insurer na lalong sumusulat sa kanilang mga kinakailangan.

Itanong kung ano ang mangyayari sa oras ng pagkomisyon kung ang site PCS ay gumagamit ng ibang comms protocol — CAN, Ethernet at RS485 ay standard dito, 4G remote na opsyonal.

Mga terminong pangkomersyal: ang produksyon ay tumatakbo nang 30-40 araw ng trabaho para sa karaniwang container, limang taong warranty, at ang mga battery pack ay maaaring palitan sa field nang hindi inaalis ang container.

Pag-aangat, Pagpapadala at Customs

Sa 3048*2438*2591mm at 9500kg (1060kWh) o 10500kg (1215kWh), gumagalaw ang unit sa isang flatbed na may crane sa magkabilang dulo. Ang mga forklift ay hindi na-rate para sa timbang na ito; magplano ng rigging at isang pad crane bago dumating ang trak.

Dahil ang baterya ay naka-install at naka-charge, ang lalagyan ay nagpapadala bilang UN3480 na mapanganib na mga kalakal. Inihahanda namin ang ulat ng UN38.3, MSDS at ang deklarasyon ng DG packing; dapat kang magbadyet ng humigit-kumulang isang dagdag na linggo ng oras ng pag-book ng lead sa pinanggalingan kumpara sa pangkalahatang kargamento.

Ang mga karaniwang termino ay FOB Ningbo o Shanghai na may CIF na magagamit; bumibiyahe ang unit bilang isang 40-foot high-cube equivalent load, at ang paghahatid sa lupa sa iyong bansa ay nangangailangan ng route clearance para sa 3-meter-wide, 10.5-tonne na load.

Serbisyong Warranty at Kapasidad

Limang taong warranty sa mga pack, air conditioning, fire system at monitoring bilang isang naihatid na sistema.

Ang kapasidad ay ginagarantiyahan na humawak ng hindi bababa sa 80% ng na-rate na enerhiya sa ilalim ng nakasaad na 0.5C na pagbibisikleta; Ginagamit ng pagsubaybay sa pagkasira ang factory acceptance log bilang baseline.

Ang mga pack ay mga field-swappable na module — ang mahinang pack ay papalitan sa loob ng ilang oras nang hindi inaalis ang pagpapadala sa container o naaantala ang natitirang bahagi ng string.

Ang malayuang pagsubaybay sa CAN/Eth/RS485 na may opsyonal na 4G ay nagbibigay-daan sa aming service team na basahin ang pack-level na data at mag-iskedyul ng pagbisita bago makita ng operator ang capacity drift.

Taunang serbisyo: paglilinis ng air filter, pagsusuri ng presyon ng ahente ng sunog, pag-verify ng terminal torque at pagpapatakbo ng kapasidad; ang mga ekstrang pack ay ipinapadala sa loob ng 5-7 araw ng trabaho.

Mga Pagkakamali sa Paghahanda ng Site na Nagkakahalaga ng Linggo

Mali: ibuhos ang pad bago suriin ang door-swing at air-conditioner clearance ng container. Kanan: markahan ang 3048*2438mm footprint kasama ang 1m service corridor bago mag-order ng kongkreto.

Mali: sa pag-aakalang ang 9500kg unit ay maaaring madulas gamit ang forklift. Kanan: crane mula sa mga casting sa sulok na may spreader — dapat na umiiral ang rigging plan bago umalis ang trak sa daungan.

Mali: iniiwan ang DC bottom entry gland na nakabaon sa ilalim ng cable trench fill. Kanan: wakasan at i-seal ang gland sa panahon ng placement week, bago ma-backfill ang trench.

Mali: nilaktawan ang humidity check dahil 'ito ay may IP54'. Kanan: ang operating band ay 0-95%RH na walang condensation; ang dehumidifier ay murang insurance sa mga rehiyon ng tag-ulan.

Mali: pagkonekta sa bus ng baterya sa isang PCS sa labas ng 680~950VDC window. Kanan: i-verify na tinatanggap ng PCS ng proyekto ang nominal na boltahe ng variant (844.8V o 774.4V) bago pasiglahin.

Field Notes mula sa Megawatt-Hour Projects

Isang developer ng ari-arian sa Tashkent, Uzbekistan ang nag-order ng 1060kWh na unit noong huling bahagi ng 2024 para sa isang commercial complex na may pagkalat ng taripa sa gabi/araw. Iniulat ng kanilang project engineer na kumikita ang container sa loob ng siyam na araw pagkatapos itong alisin ng crane mula sa flatbed, at nabanggit na ang EMS handshake sa RS485 ay tumagal ng isang hapon ng parameter mapping — mas mahaba kaysa sa pisikal na pag-install.

Ipinares ng isang solar developer sa Antananarivo, Madagascar ang 1215kWh variant sa isang kasalukuyang PV farm. Nakatuon ang kanilang feedback sa air conditioner: sa init ng isla ang cooling load ay mas mataas kaysa sa iminungkahing datasheet, at hiniling nila sa amin ang derating table sa +45°C bago i-order ang pangalawang unit.

Ginamit ng isang mining contractor sa Almaty, Kazakhstan ang container bilang backup para sa processing plant. Pinuri ng kanilang electrical supervisor ang single-lift installation ngunit nagreklamo na ang comms cabling ay nangangailangan ng mas mahabang factory tails - ang DC bottom entry position ay nangangahulugan na ang kanilang trench ay tumakbo nang 4m pa kaysa sa nakaplano.

Mga Tanong ng Mga Mamimili Bago ang Pag-book ng Container

Q: Ano ang pagkakaiba ng dalawang variant?

A: Layout ng enerhiya at string — 48 pack sa 4P264S (844.8VDC) para sa 1060kWh, 55 pack sa 5P242S (774.4VDC) para sa 1215kWh, parehong enclosure.

Q: Kasama ba sa lalagyan ang PCS?

A: Hindi — ito ay ang DC-side storage asset. Kumokonekta ito sa iyong proyekto na PCS/EMS sa CAN, Ethernet o RS485 (4G opsyonal).

Q: Paano ito ipinadala?

A: Bilang UN3480 na mapanganib na mga kalakal sa isang flatbed o bilang isang container load, na may UN38.3 na ulat at MSDS na inihanda namin.

Q: Ano ang karaniwang charge/discharge current?

A: 200A sa parehong mga variant, sa 0.5CP rate, sa loob ng 680~950VDC voltage window.

Q: Gaano katagal ang pag-commissioning ng site?

A: Dalawa hanggang tatlong araw para sa DC wiring, comms handshake at ang nasaksihang acceptance test, sa pag-aakalang handa na ang pad.

Q: Ano ang tunay na kahusayan?

A: Maximum na 88% sa 0.5C na sinusukat sa isang charge at isang discharge, kasama ang mga auxiliary.

Q: Gaano katagal ang baterya?

A: Higit sa 8000 cycle sa 0.5C at 25°C na may hindi bababa sa 80% na pagpapanatili ng enerhiya; pinaikli iyon ng mas mainit na mga kondisyon sa kapaligiran.

Q: Ano ang lead time?

A: 30-40 araw ng trabaho para sa isang karaniwang lalagyan; ang DG booking sa pinanggalingan ay nagdaragdag ng humigit-kumulang isang linggo sa iskedyul ng paglalayag.
