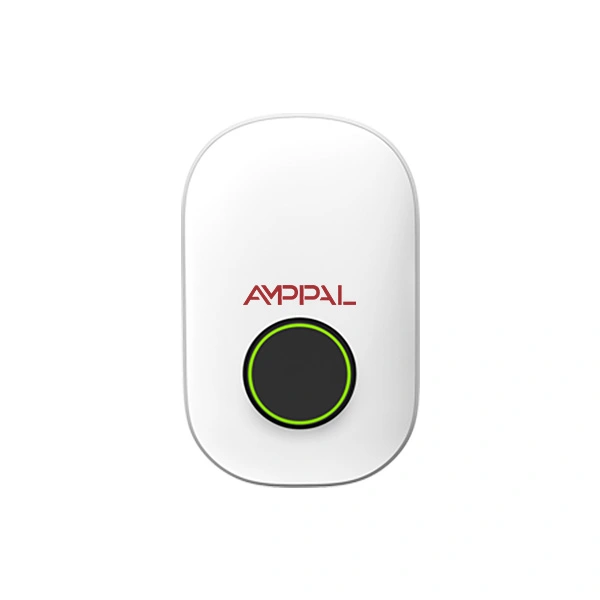

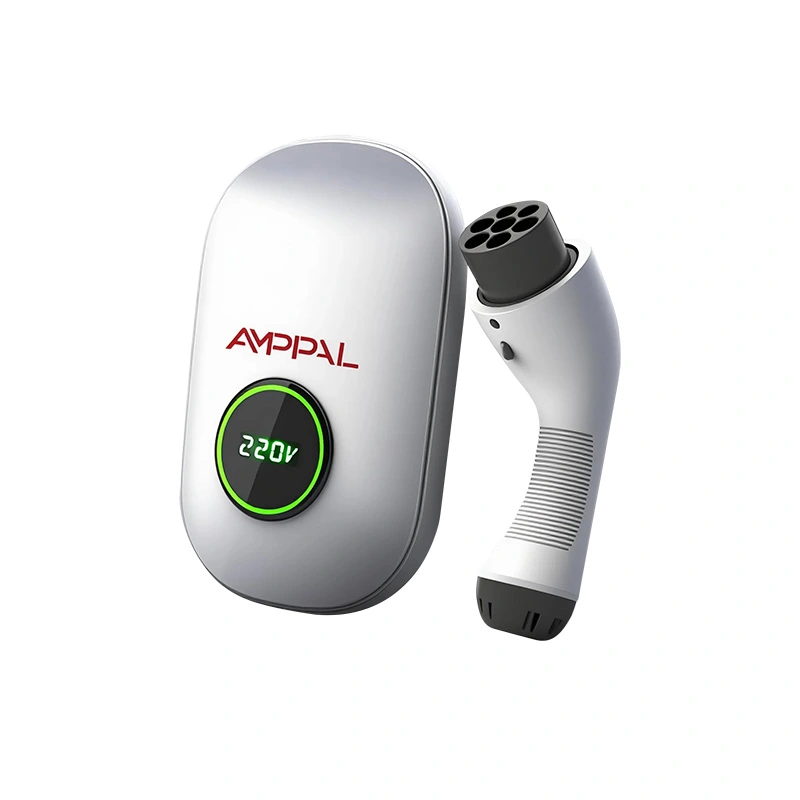

11kW Portable AC EV Charger para sa Residential at Commercial Use

Bakit Naging European Default ang 11kW

Ang stock ng pabahay ay nagpapasya sa kapangyarihan ng charger. Sa buong Germany, Austria, Nordics, mga bansang Benelux at karamihan sa gitnang Europa, ang mga tahanan ay may wired na may tatlong-phase na 400V na supply bilang pamantayan. Magpakain ng wallbox 16A sa bawat isa sa tatlong yugto at makakakuha ka ng 11kW — walang pag-upgrade ng suplay, walang espesyal na aplikasyon.

Ang 11kW Portable AC EV Charger para sa Residential at Commercial na Paggamit ay umiiral sa 11kW kaysa sa ilang rounder-sounding na numero para sa praktikal na dahilan. Ang AF-AC-11-B-A-O-1/2-SF ay sukat sa kung ano ang maihahatid na ng European domestic distribution board.

Ito ay nagkakahalaga ng pagiging malinaw tungkol sa pisika. Ang labing-isang kilowatts ay hindi mabilis na nagcha-charge. Nagbabalik ito ng humigit-kumulang 50-60km ng saklaw kada oras, na pumupuno sa halos anumang sasakyan sa magdamag. Kung kailangan mo ng baterya na napuno sa loob ng dalawampung minuto, kailangan mo ng DC, at walang AC wallbox sa anumang presyo ang gagawa nito.

Anong Three-Phase ang Bumili sa Iyo sa Isang Single-Phase Box

Halos 1.6x ang rate ng pagsingil ng 7.4kW single-phase unit, na walang pagtaas sa per-phase current — 16A lang sa bawat binti.

Balanseng draw sa L1, L2 at L3. Nakikita ng iyong distribution board ang pantay na pagkarga sa halip na isang bahagi na nagdadala ng lahat, na mahalaga kung ang mga kapitbahay ay naniningil din.

Ang mas mababang kasalukuyang bawat konduktor ay nangangahulugan ng mas kaunting init sa cable at mga terminal sa mahabang sesyon ng pag-charge.

Compatible sa 11kW onboard charger na nilagyan ng karamihan sa European-market EV — ginagamit mo ang buong AC na kakayahan ng kotse sa halip na i-thrott ito.

IP65 sealing at -30°C hanggang +50°C range, kaya ang Nordic winter o isang hindi nasisilungan na pader sa Alps ay nasa spec.

304 × 191 × 95mm at sapat na magaan para sa isang tao na i-mount, sa kabila ng pagiging isang three-phase unit.

Teknikal na Pagtutukoy

Mga Bahay at Gusali na Nababagay Ito

German, Austrian at Swiss single-family home: three-phase ang standard sa consumer unit, kaya ang 11kW ay karaniwang hindi nangangailangan ng utility involvement.

Nordic property na may panlabas na paradahan: ang -30°C rating at IP65 body ay humahawak ng hindi nasisilungan na pag-install hanggang sa taglamig.

Dutch at Belgian terraced housing: sapat na compact para sa isang makitid na pader sa gilid o isang shared entry passage.

Mga maliliit na gusali ng apartment na umaangkop sa dalawa o tatlong unit: pinapanatili ng balanseng three-phase loading ang supply ng gusali sa loob ng mga limitasyon.

Ang kotse ng kumpanya na nakaparada sa bahay ng isang empleyado: Ang 11kW magdamag ay sumasaklaw sa isang buong araw ng trabaho ng pagmamaneho, at ang APP log ay nagbibigay ng malinis na rekord para sa pagbabayad ng gastos.

Paano Pinangangasiwaan ng Unit ang Three-Phase Supply

Ang wallbox ay naglilipat ng AC sa sasakyan; ang conversion sa DC ay nangyayari sa loob ng onboard charger ng kotse. Ang aktwal na kinokontrol ng unit ay ang pilot signal — sinasabi nito sa kotse kung gaano kalakas ang kasalukuyang maibibigay ng pag-install, at nililimitahan ng kotse ang sarili nito nang naaayon.

Bago magsara ang contactor, sinusuri ng unit ang earth continuity at kinukumpirma na ang sasakyan ay nakakonekta at naka-lock nang tama. Sa panahon ng session, ang natitirang kasalukuyang yugto ng pag-detect ay nagbabantay para sa pagtagas ng DC pati na rin ang AC, na siyang kinakailangan na nakakakuha ng mas murang mga import na ibinebenta sa Europa.

Kung ang isang yugto ay bumaba — hindi karaniwan sa mga suplay sa kanayunan — nakita ng unit ang kawalan ng timbang at huminto sa halip na magpatuloy sa dalawang paa. Ang proteksyong iyon ang dahilan kung bakit ang isang phase failure ay nagiging isang naka-log na kaganapan sa iyong telepono sa halip na isang nasirang onboard na charger.

Pagsunod para sa European Market

Ang pagsunod sa CE na sumasaklaw sa Low Voltage at EMC na mga direktiba, kasama ang teknikal na file na hawak sa bawat serye ng modelo.

Ang bawat unit ay sumasailalim sa dielectric withstand at earth continuity testing bago ito ma-pack — ito ay 100% testing, hindi batch sampling.

IP65 verification sa pamamagitan ng water jet, hindi lang spray. Ang pangalawang digit ay kung ano ang naghihiwalay dito mula sa mga IP54 na yunit na nangingibabaw sa dulo ng badyet ng merkado.

Thermal cycling sa pagitan ng -30°C at +70°C sa mga sample ng produksyon, na sumasalamin sa storage at operating extremes ng hilagang European installation.

Sinuri ang natitirang kasalukuyang proteksyon para sa AC at 6mA DC na pagtukoy ng fault, na tumutugma sa kung ano ang kailangang i-verify ng mga European installer sa pag-commissioning.

Ang serial-numbered test record ay kasama sa bawat unit, na nagpapasimple sa mga bagay kung ang isang inspektor ng gusali ay humingi ng ebidensya.

Ruta ng Paggawa

1. Component intake — mga contactor, RCD modules, controllers at enclosures na sinuri ayon sa detalye bago sila maglagay ng stock.

2. Enclosure molding at inspeksyon — ang polycarbonate housing ay sinusuri para sa seal-face flatness, dahil ang IP65 ay nakasalalay dito.

3. Gasket fitting — ang mga seal ay nakalagay at na-verify sa halip na basta na lang ihulog sa lugar.

4. Electronics assembly — controller, contactor at RCD stage na nilagyan sa aming AC line; ang terminal torque ay naitala.

5. Firmware loading at pilot-signal calibration laban sa isang reference vehicle simulator.

6. Pagsusuri sa kaligtasan ng elektrikal — dielectric strength, insulation resistance, earth continuity, RCD trip verification.

7. IP65 water-jet test sa mga naka-sample na unit mula sa bawat batch, na ang enclosure ay binuksan pagkatapos upang kumpirmahin ang isang tuyo na interior.

8. Functional na pagbabad, pag-iimpake sa mga karton na handa sa tingi, at pagpapalletising para i-export.

Dapat Ka Bang Bumili ng 11kW o 7.4kW?

Suriin ang dalawang bagay bago magpasya: ang iyong supply at ang iyong sasakyan. Kung ang iyong consumer unit ay single-phase, ang modelong ito ay hindi ang tamang pagbili at ang pag-upgrade ng domestic supply sa three-phase ay bihirang sulit para lamang sa pagsingil - bumili na lang ng 7kW single-phase na bersyon.

Pagkatapos ay suriin ang kotse. Ang sasakyan na may 7.4kW onboard charger ay kukuha ng 7.4kW mula sa unit na ito at hindi na hihigit pa. Magbabayad ka para sa kapasidad na hindi magagamit ng kotse. Maraming mga sikat na modelo ang nabibilang sa kategoryang ito, kaya ito ay nagkakahalaga ng pagkumpirma sa halip na ipagpalagay.

Kung saan ang parehong mga kahon ay namarkahan — three-phase supply at isang 11kW-capable na kotse — ito ang tamang pagpipilian, at pupunuin nito ang baterya sa humigit-kumulang dalawang-katlo ng oras ng isang single-phase unit.

Mga Puntos na Tataas Sa Iba Pang Mga Supplier

Humingi ng pangalawang digit ng IP rating partikular. Ang IP65 ay lumalaban sa mga jet ng tubig; Pinangangasiwaan ng IP54 ang splashing. Sa isang nakalantad na pader sa Europa, makikita ang pagkakaiba sa loob ng dalawang taglamig.

Itanong kung naka-built in o nangangailangan ng external na device ang 6mA DC residual current detection. Ang atin ay isinama.

Magtanong tungkol sa pag-uugali sa pagkawala ng bahagi. Ang isang unit na patuloy na tumatakbo sa dalawang phase ay maaaring makapinsala sa onboard charger ng sasakyan.

Itanong kung ano ang nangyayari nang walang internet. Ang unit na ito ay kinokontrol sa Bluetooth nang direkta mula sa isang telepono, kaya ito ay gumagana nang walang network.

Mga terminong pangkomersyo dito: MOQ 1 unit para sa mga karaniwang build, 15-20 araw na paggawa, 2-taong warranty, available na custom na branding mula sa 100 unit.

Pag-iimpake at Pagkarga sa Europa

Ang 11kW Portable Wall-Mounted AC EV Charging Unit para sa Residential at Commercial na Paggamit ay ipinadala sa isang retail-ready na naka-print na karton sa paligid ng 380 × 260 × 150mm sa humigit-kumulang 4.5kg gross kabilang ang cable, na may molded foam insert at isang desiccant sachet.

Ang mga karton ay naka-pack ng 20 sa isang papag sa heat-treated na fumigation-free na troso, naka-stretch-wrapped at naka-strapped. Ang isang 20-foot container ay tumatagal ng humigit-kumulang 1,800 units; ang mas maliliit na dami ay gumagalaw nang maayos bilang LCL o sa pamamagitan ng hangin dahil sa mababang timbang.

Nagpapadala kami ng EXW, FOB Ningbo o Shanghai, CIF at DDP sa karamihan ng mga destinasyon sa EU. Kasama sa dokumentasyon ang komersyal na invoice, listahan ng pag-iimpake, deklarasyon ng pagsang-ayon ng CE, ulat ng pagsubok na may serial-numbered at sertipiko ng pinagmulan. Para sa mga distributor, maaari kaming mag-print ng retail packaging sa sarili mong branding at wika.

Warranty at Patuloy na Suporta

Dalawang taon na pamantayan sa kumpletong yunit, na sumasaklaw sa contactor, RCD stage, controller at enclosure.

Karaniwang sinusuri ang mga pagkakamali mula sa log ng kaganapan ng APP — nagpapadala sa amin ang mga installer ng screenshot at tinutukoy namin ang dahilan nang walang pagbisita sa site.

Ang mga kapalit na unit o piyesa ay nagpapadala sa loob ng 48 oras pagkatapos ng kumpirmadong pagkakamali, karaniwang 3-5 araw ng trabaho sa Europe sa pamamagitan ng courier.

Ang manwal sa pag-install, eskematiko ng mga kable at isang checklist sa pagkomisyon sa Ingles ay ibinibigay; Available ang mga bersyong German, French at Dutch para sa mga volume order.

Walang kinakailangang regular na servicing na lampas sa taunang visual check ng cable, gasket at mga terminal.

Mga Error sa Pag-install na Dapat Iwasan

Mali: ipagpalagay na ang bahay ay tatlong yugto dahil ang kalye ay. Kanan: buksan ang consumer unit at kumpirmahin ang tatlong live na conductor bago mag-order.

Mali: pagkonekta sa pamamagitan ng isang umiiral na shared circuit. Kanan: magpatakbo ng dedikadong three-phase circuit na may sarili nitong breaker at RCD na laki sa pag-install.

Mali: umaasa sa IP65 para makaligtas sa isang jet wash sa malapitan. Kanan: ito ay selyadong laban sa mga water jet sa karaniwang pagsubok, ngunit huwag itutok ang isang pressure washer nang direkta sa mga tahi ng enclosure.

Mali: pag-mount na ang cable entry ay nakaharap paitaas. Kanan: sundin ang oryentasyon sa manwal. Sinusubaybayan ng tubig ang isang cable at pool sa anumang entry point na nakaharap sa kalangitan.

Mali: nilaktawan ang pagsusuri sa pag-ikot ng phase. Kanan: i-verify ito sa pag-commissioning — nag-uulat ang unit ng pagkakamali sa halip na singilin, at ang maiiwasang call-out ay nagkakahalaga ng rate ng araw ng installer.

Feedback Mula sa European Installations

Isang installer sa Lower Saxony ang naglagay ng humigit-kumulang apatnapu nito sa mga bagong gawang bahay mula noong unang bahagi ng 2025. Ang kanyang praktikal na komento: mas mahalaga ang compact body kaysa sa iminumungkahi ng spec sheet, dahil masikip ang mga utility room ng German at madalas na napupunta sa labas ang isang malaking wallbox bilang default.

Ang isang may-ari ng bahay sa Tromsø, na nasa loob ng Arctic Circle, ay nag-ulat na ang unit ay dumaan sa dalawang taglamig nang walang kasalanan, kahit na napansin niyang ang app ng telepono ay mabagal na kumonekta sa malalim na lamig bago uminit ang electronics. Ipinasa namin iyon sa firmware team; isa itong Bluetooth wake behavior, hindi isyu sa pagsingil.

Isang property manager sa Rotterdam na nagpapatakbo ng anim na unit sa tatlong gusali ang nagsabi na ang balanseng three-phase draw ay ang nagpapasya — ang supply ng gusali ay hindi maaaring kumuha ng anim na single-phase na charger na lahat ay naglo-load ng parehong paa.

Mga Karaniwang Tanong

T: Paano ko malalaman kung mayroon akong three-phase sa bahay?

A: Suriin ang consumer unit para sa tatlong live na konduktor, o tingnan ang iyong metro — ang tatlong-phase na metro ay nagpapakita ng magkakahiwalay na pagbabasa sa bawat yugto. Ang iyong electrician ay maaaring magkumpirma sa ilang minuto.

T: Paano kung 7.4kW AC lang ang tatanggap ng aking sasakyan?

A: Sisingilin ito sa 7.4kW. Walang nasira, ngunit nagbabayad ka para sa kapasidad na hindi mo magagamit — bilhin na lang ang single-phase na modelo.

Q: Gaano katagal ang full charge?

A: Humigit-kumulang 50-60km ang saklaw kada oras. Ang 60kWh na baterya mula 20% hanggang puno ay tumatagal ng humigit-kumulang limang oras.

Q: Kailangan ba nito ng internet?

A: Hindi. Gumagana ang kontrol ng Bluetooth sa phone-to-charger nang walang network. Opsyonal ang WiFi kung gusto mo ng malayuang visibility.

T: Angkop ba ito para sa panlabas na pag-mount sa Scandinavia?

A: Oo — IP65 at na-rate sa -30°C. Sundin ang mounting orientation sa manual para hindi makaipon ang tubig sa cable entry.

Q: Aling connector ang nilagyan?

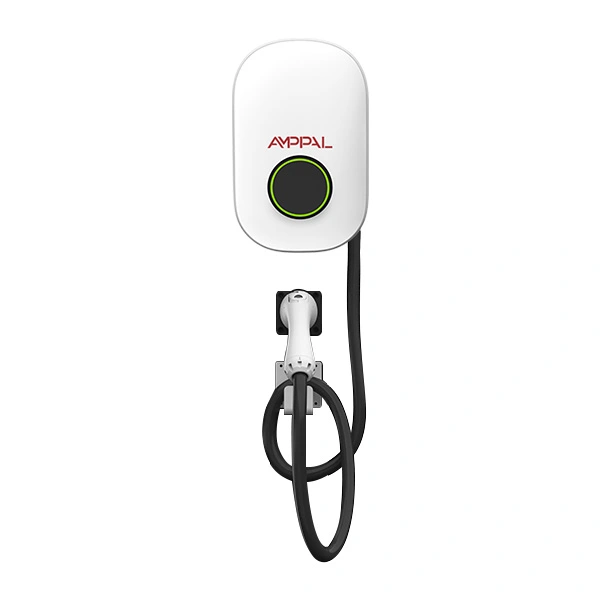

A: Type 2, ang European standard. Ang haba ng cable ay 5 metro bilang pamantayan.

Q: Kailangan ko ba ng dagdag na RCD?

A: Pinagsasama ng unit ang AC at 6mA DC na natitirang kasalukuyang detection. Dapat pa ring kumpirmahin ng iyong installer na ang upstream na proteksyon ay nakakatugon sa mga lokal na regulasyon ng mga kable.

Q: Maaari ko bang ipa-brand ito?

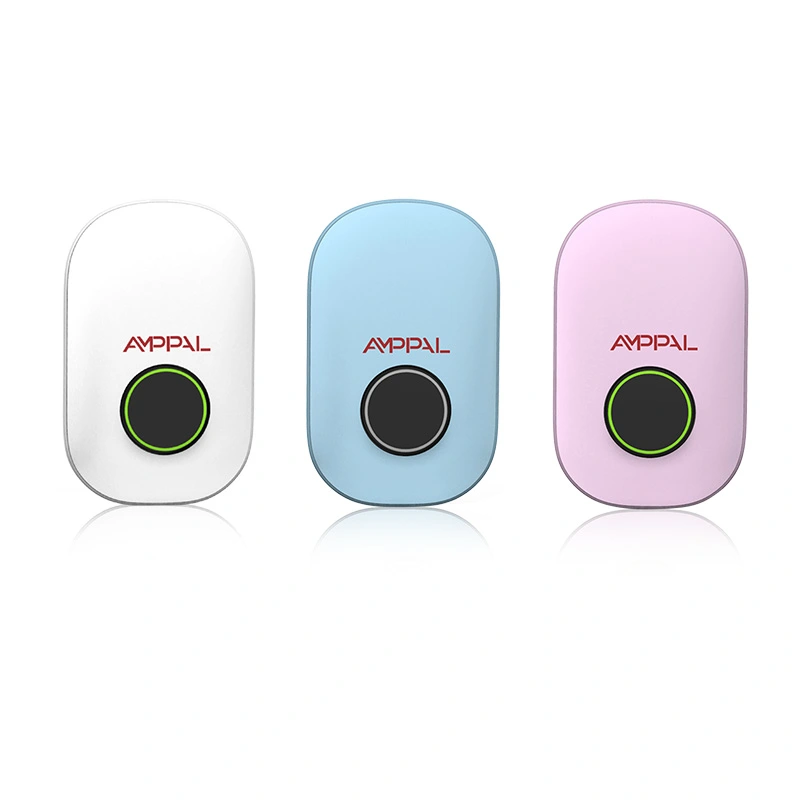

A: Oo — logo, kulay ng pabahay at naka-print na retail packaging mula sa 100 units, na may 25-30 araw ng trabaho na lead time.
