Ang malalaking deployment ng imbakan ng enerhiya ng baterya ay tradisyonal na nagsasangkot ng malawak na on-site na gawain sa pagpupulong, na nagdadala ng mga panganib sa pag-iiskedyul, mga pagkakamali sa mga kable at pinahabang timeline ng pagkomisyon para sa mga team ng proyekto.Utility-Scale Containerized Battery Energy Storage Systemnaghahatid ng pre-tested, factory-integrated megawatt-class storage unit na handa para sa on-site na pagkakalagay at koneksyon. Tinutuklas ng artikulong ito ang mga variant nitong dalawahang-kapasidad, built-in na arkitektura ng kaligtasan, mga daloy ng trabaho sa pagmamanupaktura, feedback sa real-world na proyekto at mga pangunahing pagsasaalang-alang para sa mga developer at EPC team na sinusuri ang mga asset ng pag-iimbak ng enerhiya na format ng container.
Sa Pahinang Ito — I-click ang mga link upang lumipat sa seksyon

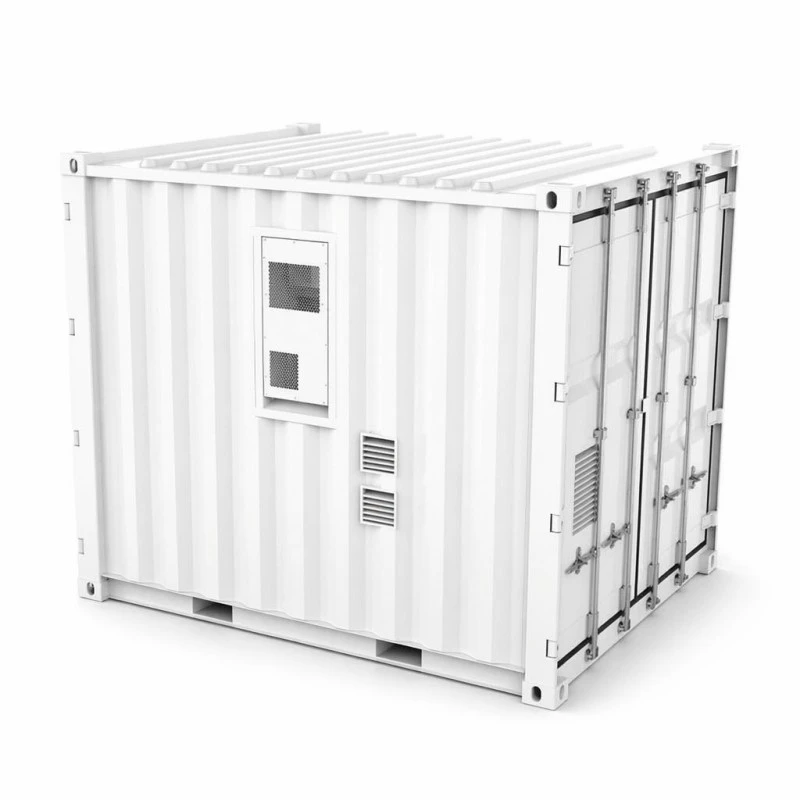

1. Ano ang Dumarating sa Truck Para sa Mga Proyekto sa Pag-iimbak na Nakabatay sa Container
Ang mga karaniwang megawatt-hour storage na proyekto ay nagsasagawa ng karamihan sa mga aktibidad sa pagpupulong sa lugar. Ang mga battery pack ay inihahatid sa mga pallet, ang mga istruktura ng rack ay itinatayo nang lokal, ang malalaking volume ng field cabling ay niruruta at nakakonekta, at karamihan sa iskedyul ng pagkomisyon ay naubos sa paglutas ng mga error sa mga wiring na ipinakilala sa panahon ng pag-install sa field.Utility-Scale Containerized Battery Energy Storage Systembinabaligtad ang karaniwang pagkakasunud-sunod ng proyektong ito.
Ang kumpletong hanay ng mga battery pack, air‑cooled thermal circulation hardware, dual fire‑suppression assemblies at full monitoring cabling ay ganap na isinama sa mga factory facility na matatagpuan sa Yueqing. Ang bawat subsystem ay sumasailalim sa pinagsamang pagsubok sa antas ng system bago ipadala sa loob ng 3048*2438*2591‑milimetro na enclosure. Kapag naihatid na sa lugar ng proyekto, ilalagay ng mga tauhan sa site ang lalagyan sa mga inihandang kongkretong pad, patakbuhin ang DC bottom-entry na paglalagay ng kable patungo sa site ng PCS at EMS hardware, pagkatapos ay magpatuloy sa mga aktibidad sa pagkomisyon. Sa pamamagitan ng paglilipat ng assembly at validation ng system sa mga factory workflow, ang mga kritikal na gawaing ito ay hindi na sumasakop sa critical-path timeline ng proyekto, na kumakatawan sa core value proposition para sa pagpili ng container-style na solusyon sa mga discrete rack-based na storage system.
2. Dalawang Pangkalahatang-ideya ng Variant ng Kapasidad At Mga Pangunahing Teknikal na Parameter
Sinusuportahan ng parehong pisikal na footprint ng container ang dalawang magkaibang configuration ng kapasidad ng enerhiya, 1060kWh at 1215kWh. Ang proyektong civil engineering, mga detalye ng concrete pad at crane lifting plan ay mananatiling hindi nagbabago anuman ang pipiliin na variant, na nagpapasimple sa paghahanda ng lugar bago ang konstruksiyon. Naiiba ang arkitektura ng string para sa bawat configuration: 48 battery pack ang nagpapatupad ng 4P264S topology para sa 1060kWh (nominal 844.8VDC), at 55 pack ang nagpapatupad ng 5P242S topology na naghahatid ng 1215kWh (nominal 774.4VDC). Ang parehong mga variant ay nagpapanatili ng output sa loob ng malawak na tinatanggap na 680‑950VDC operating window na tugma sa karamihan ng mga mainstream na malakihang PCS hardware platform.
Ang standard na charge at discharge current ay nasa 200A para sa parehong mga bersyon na tumatakbo sa 0.5C rate, na umaayon sa DC‑side na output sa mga tipikal na kinakailangan sa arkitektura ng bus ng proyekto. Ang maximum na kahusayan sa antas ng system ay umabot sa 88 porsyento na sinusukat sa isang buong ikot ng pag-charge-discharge kasama ang pantulong na pagkonsumo ng kuryente sa halip na mga sukatan ng baterya lamang. Ang performance ng cycle-life ay lumampas sa 8000 cycle sa ilalim ng 0.5C at 25‑degree‑Celsius ambient na kondisyon habang pinapanatili ang minimum na 80 percent na kapasidad ng enerhiya, at ang operational ambient temperature ranges ay nasa pagitan ng 0°C at +50°C na tumutugma sa internal air-conditioning thermal management ng container.
| Kategorya | Parameter | 1060kWh na Modelo | 1215kWh na Modelo |
|---|---|---|---|
| Gilid ng DC | Na-rate na kapasidad | 1060kWh | 1215kWh |
| Uri ng cell | LFP 3.2V/314Ah | LFP 3.2V/314Ah | |
| String ng system ng baterya | 4P264S | 5P242S | |
| Detalye ng PACK | 70.4V314Ah | 70.4V314Ah | |
| HINDI. ng mga PACK | 48 PCS | 55 PCS | |
| Nominal na boltahe | 844.8VDC | 774.4VDC | |
| Saklaw ng boltahe | 680~950VDC | 680~950VDC | |
| Karaniwang singil/discharge kasalukuyang | 200A | 200A | |
| Mga parameter ng system | Kahusayan ng system | MAX.efficiency 88% @0.5C / 1 Charge 1 Discharge | MAX.efficiency 88% @0.5C / 1 Charge 1 Discharge |
| Haba ng sistema | >8000Beses(0.5C@25°C) Rate ng pagpapanatili ng enerhiya ≥ 80% | >8000Beses(0.5C@25°C) Rate ng pagpapanatili ng enerhiya ≥ 80% | |
| Paraan ng mga kable | DC sa ilalim na entry | DC sa ilalim na entry | |
| Rate ng singil at paglabas | 0.5CP | 0.5CP | |
| Paraan ng pamamahala ng thermal | Matalino na air-cooled na air conditioner | Matalino na air-cooled na air conditioner | |
| Protocol ng komunikasyon | CAN/Eth/RS485(4G Opsyonal) | CAN/Eth/RS485(4G Opsyonal) | |
| Sistema ng proteksyon sa sunog | Aerosol at Perfluorohexanone | Aerosol at Perfluorohexanone | |
| IP rating | IP54 | IP54 | |
| Laki ng produkto | 3048*2438*2591mm | 3048*2438*2591mm | |
| Timbang ng produkto | 9500kg | 10500kg | |
| Mga Pangangailangan sa Kapaligiran | Saklaw ng temperatura ng pagpapatakbo | 0°C~+50°C | 0°C~+50°C |
| Saklaw ng kahalumigmigan sa pagpapatakbo | 0~95%RH(Walang condensation) | 0~95%RH(Walang condensation) | |
| Altitude ng pagpapatakbo | 2000m (>2000m Derating) | 2000m (>2000m Derating) | |
| Sertipikasyon | PACK: CE ROHS UN38.3 MSDS | PACK: CE ROHS UN38.3 MSDS | |
| Warranty | 5 Taon | 5 Taon |
3. Mga Target na Deployment Site Para sa Containerized Utility-Scale Storage
Maramihang real-world na mga sitwasyon ng application ang nakikinabang mula sa pre-integrated na megawatt-scale na storage ng baterya. Ang mga pang-industriya na parke na nakakaranas ng dalawa-hanggang-apat na oras na mga peak ng pagkarga sa gabi ay maaaring magamit ang mga asset ng imbakan upang ilipat ang mga pattern ng pagkonsumo bilang tugon sa mga framework ng taripa sa oras ng paggamit. Para sa mga site na umaasa sa mga generator ng diesel, ang isang 1060kWh na variant ay makakapagpapanatili ng katamtamang mga pang-industriya na karga sa mga tipikal na bintana ng pagkasira nang walang kumplikadong logistik ng supply ng gasolina.
Ang mga nababagong-energy na site kabilang ang mga solar farm at wind installation ay naglalagay ng mga lalagyan na ito upang patatagin ang output at pagbuo ng pagkuha na kung hindi man ay mababawasan. Maaaring ipagpaliban ng mga operator ng distribution-network ang magastos na pag-upgrade ng substation-hardware sa pamamagitan ng pagpapatupad ng feeder peak-shaving para sa limitadong mga panahon ng pagpapatakbo. Ang mga malalayong lokasyon ng pagmimina at mga proyektong nakabase sa isla ay kumakatawan sa isa pang pangunahing akma; Ang mga silid ng baterya na ginawa sa site ay madalas na hindi praktikal, na ginagawang ang paghahatid ng container na na-validate ng pabrika ang pinaka-maaasahang landas sa pag-deploy. Kapag sinusuri ang storage hardware para sa malalaking-scale use-case na ito,Utility-Scale Containerized Battery Energy Storage Systemnaghahatid ng opsyon na handa-sa-deploy na umiiwas sa malawak na on-site system assembly.
4. Workflow Upang Magdala ng Prefabricated Storage Project Online
Ang pagpapatupad ng proyekto ay nagsisimula sa paghahanda ng mga gawaing sibil. Ang mga kontratista ay gumagawa ng mga flat concrete pad na inengineered upang mahawakan ang 9500‑10500‑kilogram point load, mag-install ng mga cable trench patungo sa lokasyon ng lalagyan, at mapanatili ang sapat na espasyo sa clearance para sa air‑conditioner heat rejection function.
Ang mga pagpapatakbo ng pag-angat ay umaasa sa karaniwang container ng hardware kabilang ang mga casting sa sulok. Ang mga team ng proyekto ay umuupa ng karaniwang spreader-bar rigging hardware, na inaalis ang kinakailangan para sa custom-manufactured lifting equipment. Ang isang solong crane placement operation ay nagpoposisyon sa kumpletong unit sa inihandang pundasyon nito.
Ang pagkomisyon ay nagpapatuloy sa tatlong magkakaibang yugto pagkatapos ng pagkakalagay. Kinukumpleto ng mga technician ang DC-side wiring sa pamamagitan ng bottom‑entry cable glands na kumukonekta sa PCS hardware na ibinigay ng site. Ang susunod na hakbang ay nagtatatag ng mga handshake ng komunikasyon sa pagitan ng container‑internal monitoring hardware at project-level EMS platforms, na may CAN, Ethernet at RS485 na available, kasama ng opsyonal na 4G remote-access functionality. Kasama sa mga aktibidad sa panghuling pagtanggap ang protection-relay functional testing, 0.5CP charge‑discharge cycling validation at SOC reporting‑accuracy verification. Sa wastong pagkumpleto ng sibil na paghahanda, ang mga aktibidad sa pagkomisyon na nakabatay sa site ay karaniwang kumukuha ng dalawa hanggang tatlong araw ng trabaho pagkatapos ng paglalagay ng lalagyan.
5. Built-In na Arkitekturang Pangkaligtasan At Dokumentasyon ng Sertipikasyon
Ang dalawahang independiyenteng ahente ng pagsugpo sa sunog ay bumubuo ng isang pangunahing elemento ng disenyo ng kaligtasan. Ang mga aerosol system ay kumikilos sa loob ng mga indibidwal na pack enclosure, at binabaha ng ahente ng perfluorohexanone ang buong loob ng lalagyan. Tinutugunan ng diskarteng ito ng dalawahang ahente ang mga thermal event na nagaganap sa iba't ibang pisikal na sukat, isang configuration na lalong hinihiling sa loob ng mga detalye ng insurance para sa malalaking pag-install ng storage ng baterya.
Ang IP54-rated container enclosure na may bottom-entry na DC cabling ay lumalaban sa pagkakalantad ng ulan at alikabok sa lugar, na pinapanatili ang mga electrical penetration point na low-profile at mahusay na protektado. Ang mga indibidwal na pack ng baterya ay naglalaman ng dokumentasyon ng pagsunod sa CE at RoHS. Kasama sa mga full-system na pagpapadala ang UN38.3 at MSDS na papeles na mahalaga para sa internasyonal na transportasyon, customs clearance at mga kinakailangan sa insurance ng proyekto.
Ang matalinong modulated air-cooled air-conditioning hardware ay nagpapanatili ng mga battery-pack assemblies sa loob ng makitid na temperatura na operating band, sa halip na gumamit ng simpleng on-off na kontrol sa pagbibisikleta. Tinutukoy ng mga pagtutukoy sa pagpapatakbo ang mga kondisyon ng kapaligiran mula 0°C hanggang +50°C, halumigmig na 0‑95%RH non-condensing, at 2000‑metro ang pinakamataas na altitude na may mandatoryong pagpapababa ng performance sa itaas ng elevation threshold na ito. Ang bawat nakumpletong container ay sumasailalim sa full-scale 0.5CP charge‑discharge cycling na may pack-level logging data na nakolekta sa loob ng factory, bago ma-sealed ang mga pinto ng container para sa panlabas na kargamento.
6. Eight‑Stage Manufacturing Workflow sa Loob ng Yueqing Production Plant
7. Pagsusuri sa Reality ng Pagsusuri ng Kritikal Para sa Imbakan ng Sukat ng Lalagyan
Ang mga team ng proyekto ay dapat pumili ng variant na configuration ayon sa aktwal na mga kinakailangan sa pagpapadala sa halip na awtomatikong piliin ang opsyon na mas mataas ang kapasidad ng enerhiya. Habang ang 1060kWh at 1215kWh ay nagbabahagi ng pisikal na sukat ng lalagyan, malaki ang pagkakaiba ng mga nominal na boltahe ng bus. Dapat i-verify ng mga engineering team na ganap na sinusuportahan ng hardware ng target na PCS ang boltahe na operating window ng napiling unit bago i-finalize ang mga purchase order.
Ang mga air-cooled na thermal system ay may mga tiyak na hangganan sa kapaligiran. Ang mga site na nakakaranas ng regular na ambient temperature na lampas sa +50°C, o mga tropikal na lokasyon kung saan ang air-conditioning hardware ay patuloy na tumatakbo sa ilalim ng maximum na load, ay maaaring makamit ang higit na katatagan ng cell-temperature gamit ang mga alternatibong storage na pinalamig ng likido. Kasama sa mga sipi ng proyekto ang tuwirang patnubay tungkol sa pagiging angkop sa kapaligiran sa halip na magpatuloy lamang sa paghahatid ng hardware pagkatapos ng pag-deploy.
Kinakatawan ng container-format na hardware ang hindi magandang economic fit para sa kabuuang mga kinakailangan sa storage na mas mababa sa humigit-kumulang 500kWh. Ang mga produkto ng imbakan ng cabinet-scale ay naghahatid ng mas mababang gastos para sa transportasyon, mga pagpapatakbo ng crane at mga aktibidad sa pag-install ng site para sa mga kinakailangan sa mas maliit na kapasidad, at umiiral ang mga alternatibong linya ng produkto upang matugunan ang mga sukat ng proyektong ito.
8. Pag-aangat, Pagpapadala at Mga Pagsasaalang-alang sa Customs
Ang mga timbang ng unit ay nasa 9500kg (1060kWh) at 10500kg (1215kWh). Gumagamit ang transportasyon ng mga flatbed truck na ipinares sa crane equipment sa magkabilang dulo ng paglalakbay sa pagpapadala. Ang forklift hardware ay walang sapat na load-rating para sa mga masa na ito; Ang mga rigging plan at on-site crane access ay nangangailangan ng kahulugan bago dumating ang trak sa destinasyong lugar.
Dahil ang mga pagpupulong ng baterya ay paunang na-charge, ang mga lalagyang ito ay ipinapadala bilang UN3480 na mapanganib na mga kalakal. Ang mga pangkat ng pagmamanupaktura ay nagbibigay ng kumpletong UN38.3 na mga ulat sa pagsubok, dokumentasyon ng MSDS at mga deklarasyon sa pag-iimpake ng mga mapanganib na produkto. Ang mga tagaplano ng proyekto ay dapat magbadyet ng humigit-kumulang isang karagdagang linggo ng lead-time sa pag-book ng pinanggalingan-port kumpara sa karaniwang mga pangkalahatang pagpapadala ng kargamento.
Kasama sa mga available na komersyal na termino ang FOB Ningbo o Shanghai na may mga opsyon sa CIF kapag hiniling. Ang bawat lalagyan ay sumasakop sa espasyong maihahambing sa isang 40‑foot high‑cube na puwang ng lalagyan. Ang in-country overland na transportasyon ay nangangailangan ng clearance ng ruta para sa isang yunit na may sukat na humigit-kumulang 3‑metro ang lapad at tumitimbang ng higit sa 10 tonelada.
9. Warranty, Pagpapanatili ng Kapasidad at Suporta sa Field Service
Nalalapat ang limang-taong komprehensibong warranty sa mga pack, air-conditioning assemblies, fire-suppression hardware at monitoring system bilang isang kumpletong naihatid na sistema. Ang pagganap ng kapasidad ay ginagarantiyahan para sa minimum‑80‑porsiyento na na-rate na‑enerhiya na pagpapanatili na tumatakbo sa ilalim ng dokumentadong 0.5C na mga profile sa pagbibisikleta, na may pagsubaybay sa pagkabulok na nagre-refer sa factory‑acceptance‑test baseline logs.
Sinusuportahan ng mga battery pack ang field-swap maintenance workflow. Maaaring mapalitan ang mga indibidwal na nasira na pack sa loob ng ilang oras ng trabaho nang hindi nangangailangan ng ganap na pag-disassembly ng lalagyan o ang natitirang string ng baterya ay offline. Ang remote monitoring access sa pamamagitan ng CAN / Ethernet / RS485 plus opsyonal na 4G connectivity ay nagpapahintulot sa mga service team na kunin ang pack-level operational datasets, na nagbibigay-daan sa maagang pagtukoy ng capacity drift bago maobserbahan ng mga operator ang mga epekto sa performance.
Kasama sa mga inirerekomendang aktibidad sa taunang serbisyo ang paglilinis ng air-filter, pagpapatunay ng presyon ng ahente ng sunog, muling pag-verify ng terminal-torque at mga pagsubok sa pagganap ng kapasidad. Nagpapadala ng ekstrang-pack na hardware sa loob ng lima-hanggang-pitong araw ng trabaho kung kinakailangan.
10. Mga Karaniwang Pagkakamali sa Paghahanda ng Site na Nakakaantala sa Mga Timeline ng Proyekto
11. Real‑World Field Notes Mula sa Global Megawatt‑Oras Deployment
Isang property-development enterprise na tumatakbo sa Tashkent, Uzbekistan ay naglagay ng 1060kWh unit noong huling bahagi ng 2024 na sumusuporta sa isang commercial complex na gumagamit ng day‑night tariff differentials. Iniulat ng mga inhinyero ng proyekto na ang mga operasyong kumikita ng kita ay nagsimula lamang siyam na araw pagkatapos alisin ng crane ang container unit mula sa flatbed transport. Ang gawaing pisikal na pag-install ay nagpatuloy nang mabilis; ang karamihan ng oras na puhunan ay napunta sa RS485-based na EMS parameter-mapping configuration work.
Ipinares ng isang solar-project developer sa Antananarivo, Madagascar ang 1215kWh container variant kasama ng mga kasalukuyang asset ng PV farm. Itinampok ng feedback ng site ang mataas na workload ng cooling‑system sa ilalim ng lokal na high‑heat island‑climate operating circumstances. Ang pangkat ng proyekto ay humiling ng pormal na dokumentasyon ng pagbabawas ng temperatura sa mataas na kapaligiran bago maglagay ng mga follow-on na unit order.
Ang mga tauhan ng mining-contractor na nakabase sa Almaty, Kazakhstan ay nag-deploy ng container-storage unit na nagbibigay ng backup na power para sa processing-plant infrastructure. Pinuri ng mga site-electrical supervisor ang single-lift container-placement workflow, ngunit ang kilalang factory-fitted communication-cable tail length ay nangangailangan ng pagsasaayos, dahil ang bottom-entry gland positioning ay pinilit ang cable-trench na mga ruta na umaabot ng apat na metro pa kaysa sa orihinal na inaasahan.
Para sa mga ito at sa iba pang malalaking deployment ng imbakan ng enerhiya,AMPPALnagbibigay ng factory-built container-format storage hardware na naghahatid ng maraming internasyonal na merkado.
12. Mga Madalas Itanong
Ano ang pangunahing pagkakaiba sa pagitan ng dalawang variant ng container?
Ang mga pagkakaiba ay nasa loob ng kabuuang storage-energy capacity at internal string architecture. Ang 1060kWh na variant ay gumagamit ng 48 pack na na-configure bilang 4P264S na naghahatid ng nominal na 844.8VDC. Ang 1215kWh na variant ay gumagamit ng 55 pack na nakaayos bilang 5P242S na naghahatid ng nominal na 774.4VDC. Parehong may eksaktong magkaparehong pisikal na dimensyon sa panlabas na lalagyan.
Kasama ba sa container-storage unit na ito ang PCS hardware?
Hindi. Ang hardware na ito ay kumakatawan sa DC‑side‑only storage asset. Kumokonekta ito sa labas sa mga PCS o EMS system na binigay ng proyekto sa mga interface ng CAN, Ethernet o RS485; Maaaring piliin ang 4G remote-access functionality bilang opsyonal na configuration.
Paano dinadala ang yunit na ito sa ibang bansa?
Nagpapadala ito ng inuri bilang UN3480 na delikadong kalakal na kargamento sa pamamagitan ng flatbed o containerized na kargamento. Kumpletuhin ang UN38.3 test-report documentation kasama ang MSDS na makukuha mula sa manufacturing side.
Ano ang karaniwang mga detalye ng kasalukuyang pag-charge-discharge?
Ang parehong mga variant ng container ay gumagana sa 200A standard charge‑discharge current na tumatakbo sa 0.5CP rate at nananatili sa loob ng 680‑950VDC working‑voltage window.
Gaano katagal karaniwang tumatagal ang on-site commissioning?
Ipagpalagay na ang mga natapos na gawaing sibil at paghahanda ng pad, mga kable ng DC, mga pakikipagkamay sa komunikasyon at mga nasaksihang pagsubok sa pagtanggap ay karaniwang tumatagal ng dalawa hanggang tatlong araw ng trabaho.
Anong real-world system efficiency value ang maaaring asahan ng mga project team?
Ang maximum na kahusayan sa antas ng system ay umabot sa 88 porsyento na gumagana sa ilalim ng 0.5C na mga kondisyon, na sinusukat sa isang buong singil kasama ang ikot ng paglabas at kasama ang lahat ng auxiliary-system power draw, hindi ang mga sukat ng baterya lamang.
Ano ang karaniwang cycle-life performance?
Higit sa‑8000 cycle sa ilalim ng 0.5C rate sa 25‑degree‑Celsius ambient, na pinapanatili sa minimum‑80‑porsiyento na pagpapanatili ng enerhiya. Ang mga kondisyon ng mas mataas na temperatura sa site ay nagpapaikli sa praktikal na makakamit na cycle-life performance.
Anong lead-time ang nalalapat para sa standard-specification container-storage hardware?
Tatlumpu hanggang apatnapung araw ng paggawa ng ikot ng produksyon para sa mga standard-spec na unit. Ang mga aktibidad sa pag-book ng mga mapanganib na kalakal sa port-of-origin ay nagdaragdag ng humigit-kumulang isang dagdag na linggo sa pangkalahatang mga timeline ng paglalayag.
