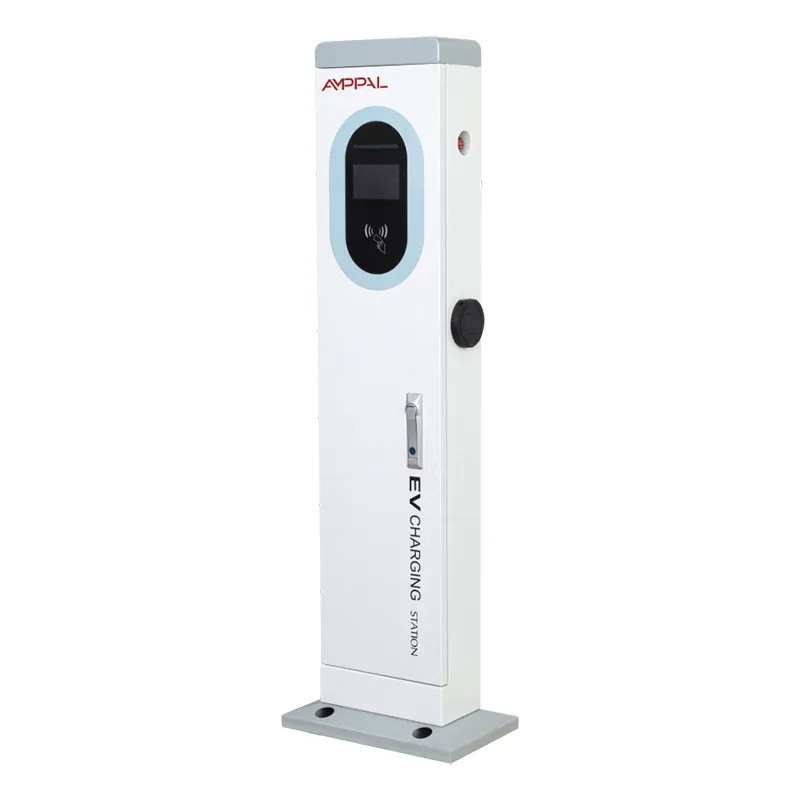

7kW Pedestal AC EV Charging Station Tower para sa Residential Communities

Kapag ang isang pader ay hindi isang opsyon

Ang mga bukas na paradahan ay bihirang magkaroon ng pader kung saan kailangan mo ng isa. Ang agwat na iyon ay kung ano mismo ang ginawa ng produktong ito. Ang AF-AC-7kW ay isang self-standing charging tower: isang 410 x 240 x 1400 mm steel column na may dalang isang 7kW AC charging point, isang 5-inch color touch screen, at ang pagbabayad at networking hardware sa iisang selyadong katawan.

Ang pag-install ay isang foundation pour, hindi isang construction project. I-bolt ang base plate sa isang concrete pad na may anchor kit at drilling template na ipinapadala namin, pakainin ang tower 220VAC +/-20%, ikonekta ang Ethernet o magkasya sa isang 4G SIM. Walang facade upang mag-drill, walang pader ng panginoong maylupa na mapagtatalunan - lupa lamang ang pinapayagan kang buhusan ng kongkreto.

Para sa mga hotel na nagmamay-ari ng kanilang paradahan, mga mall na may mga surface lot, o mga munisipalidad na nagdaragdag ng mga bay sa gilid ng kalye, kadalasang nagpapasya ang kalayaang iyon kung lalabas ang pagsingil sa quarter o sa susunod na taon. Ang mga kahon sa dingding ay nalulutas ang problema sa pag-charge. Unang lutasin ng mga tore ang problema sa site.

Bakit Pinipili ng Mga Mamimili ang Pole sa ibabaw ng Wall Box

Kalayaan sa lugar - ilagay ang tore sa gitna ng hilera, sa dulong bay, o sa pagitan ng mga puno, saanman pumarada ang mga sasakyan, sa halip na kung saan man may pader.

Standing-height ergonomics - sa 1400 mm ang screen ay nasa natural na antas ng mata, kaya ang mga driver ay nag-tap, nagbabayad at nag-unplug nang hindi yumuyuko o nag-squat.

Madaling paghawak ng cable - ang baril ay nakasabit sa taas ng baywang sa isang holster, na kapansin-pansing mas komportable para sa mga matatandang driver at delivery courier kaysa sa isang mababang saksakan sa dingding.

Isang selyadong enclosure - lahat ng electronics ay nakatira sa loob ng IP54 tower body, kaya walang hiwalay na distribution box ang kailangan sa mga tipikal na site.

Nakikita mula sa kabuuan ng lote - ang isang tore ay nagbabasa bilang nagcha-charge dito mula sa 50 metro; nawawala ang isang kahon sa dingding sa likod ng mga naka-park na van at gagastos ka ng mga walk-in na customer.

Isang bakas ng paa na lumalaki kasama mo - bawat tore sa seryeng ito ay may parehong 410 x 240 na base, kaya ang paglipat sa ibang pagkakataon sa isang dual-gun model ay maaaring muling gamitin ang parehong pad.

Teknikal na Pagtutukoy

Kung saan Nakukuha ng Freestanding Pole ang Keep

Open-surface hotel at resort na mga paradahan ng kotse na walang facade ng gusali malapit sa mga bay.

Munisipal na on-street at public-lot bays kung saan ang pagbabarena sa mga kalapit na gusali ay hindi pinahihintulutan.

Mga paradahan ng kotse sa pinagtatrabahuhan sa inuupahang lupa - hindi maaaring hawakan ng nangungupahan ang mga dingding, ngunit maaari niyang ibuhos ang isang pad.

Restaurant at retail surface lots na may mga nakakalat na bay malayo sa gusali.

Mga bagong gawang site kung saan dapat na live ang pagsingil bago matapos ang gusali.

Paano Gumagana ang Tore sa Site

Dumadaloy ang kuryente mula sa iyong 220VAC +/-20% na supply papunta sa tower, sa pamamagitan ng control unit, palabas ng baril patungo sa isang sasakyan na hanggang 7kW - humigit-kumulang 45 km ang saklaw kada oras para sa isang mid-size na EV, at isang buong overnight charge para sa halos anumang European na pampasaherong sasakyan.

Ang tore ay nag-uulat sa backend ng operator sa Ethernet, 4G o WiFi gamit ang OCPP 1.6 o 2.0. Ang 5-inch na screen ay nagtuturo sa driver sa pamamagitan ng plug in, authenticate, charge at resibo; Ang data ng session ay umaabot sa cloud sa real time.

Ang serbisyo ay halos malayo. Kapag nabigo ang isang session, nilala-log ito ng backend at binabasa namin ang mga diagnostic ng tore sa network bago magpasya kung kailangan ang pagbisita sa site.

Ano ang Talagang Kinuha ng CE Mark

Ang pagmamarka ng CE sa ilalim ng EU Low Voltage at EMC na mga direktiba, na may test documentation na naka-imbak sa file para sa mga importer at customs clearance.

Na-verify ang IP54 sa aming lab at ng isang third-party na test house - protektado ng alikabok at hindi tinatablan ng splash mula sa bawat anggulo.

96-hour salt-spray testing sa powder-coated enclosure, sized para sa coastal car parks.

Ganap na functional na pagsubok sa na-rate na hanay ng -20C hanggang +50C bago nag-freeze ang disenyo.

Ang bawat unit ng produksyon ay nagpapatakbo ng pagsubok sa pag-load kasama ang isang terminal ng pagbabayad at pagsubok sa handshake ng network bago mag-pack - hindi isang random na sample.

CE ang baseline; ang pabrika ay nagtataglay din ng mga marka ng CCC, TUV, UL at CB para sa iba pang mga programa sa pag-export.

Mula sa Coil hanggang Tower: Walong Hakbang sa Aming Pabrika

Ang bakal na sheet ay laser-cut at CNC-punched sa 410 x 240 profile sa aming sariling sheet-metal shop.

Ang TRUMPF press brakes ay nakatiklop sa column at ang mga FANUC robot ay hinangin ang mga tahi.

Ang katawan ay pinahiran ng pulbos; ang mga sample mula sa bawat batch ay napupunta sa salt-spray testing.

Ang AC assembly line ay umaangkop sa control module, contactor, 5-inch screen at charging gun.

Sinusuri ang sealing laban sa kinakailangan ng IP54, kabilang ang mga entry ng cable at ang bezel ng screen.

Ang bawat tore ay nagpapatakbo ng isang functional test na may resistive load, pagkatapos ay isang pagbabayad at network test.

Nipirmahan ng QC ang serial number, test report at mga dokumento ng CE, at ang unit ay naka-book para sa pagpapadala.

Ang karaniwang lead time ay 15-20 araw ng trabaho mula sa pagkumpirma ng order; ang mga kagyat na order ay pumunta sa fast lane sa pamamagitan ng kasunduan.

Pole o Wall Box? Ang Matapat na Paghahambing

Kung ang isang matibay na pader ay nakatayo nang eksakto kung saan nakaparada ang mga kotse, bilhin ang kahon sa dingding. Mas mura ito - walang pundasyon, mas kaunting bakal, mas mabilis na pag-install - at ibinebenta rin namin ang mga iyon. Pumili sa katotohanan, hindi sa ugali.

Ang dagdag na gastos ng tower ay bumibili ng tatlong bagay: ang karapatang pumili ng puwesto sa halip na magmana ng isa, standing-height na ergonomya na hindi matutumbasan ng hanggang tuhod na saksakan sa dingding, at isang selyadong katawan na nakaligtas sa maraming trapiko nang mas mahusay kaysa sa isang kahon na naka-bold sa isang loading-bay wall.

Sino ang hindi dapat bumili nito: mga nangungupahan na hindi maaaring magbuhos ng konkreto, mga site na nangangailangan ng singilin sa loob lamang ng ilang linggo, o mga mamimili na ang nag-iisang kotse ay naniningil nang magdamag mula sa isang ordinaryong socket. Para sa kanila ang tore ay bakal na hindi nila kailangan.

Ano ang Dinadala ng AMPPAL na Hindi Kaya ng Reseller

Direkta ng pabrika mula sa Zhejiang Anfu New Energy Technology Co., Ltd. sa Yueqing - ang electrical capital ng China - itinatag noong 2014.

Isang pambansang maliit na higanteng enterprise na may 260+ na empleyado at magkahiwalay na AC at DC assembly lines.

Higit sa 1,000,000 units na naihatid sa 2024, na-export sa 40+ na bansa mula sa UAE at Germany hanggang Malaysia at Mexico.

Mga automated na linya mula sa FANUC at TRUMPF, kasama ang in-house na CNC punching, bending at laser cutting.

Maligayang pagdating sa OEM at ODM - mga custom na kulay, logo, pagba-brand ng pagbabayad at packaging, na may MOQ na tinalakay sa bawat proyekto.

Mga Tuntunin sa Pag-iimpake, Lalagyan at Trade

Ang bawat tower ay nagpapadala sa isang patayong kahoy na crate na may sukat na 1400 mm ang taas, na may panloob na bracing sa paligid ng screen at bezel. Ang mga anchor bolts, drilling template at mounting hardware ay naglalakbay sa loob ng parehong crate, kaya walang naghihintay sa site para sa pangalawang kargamento.

Ang 1400 mm na haba ay nagbabago sa pagpaplano ng lalagyan kumpara sa mga kahon sa dingding: ang mga crates ay nakalatag at nakasalansan, at ang isang 20-ft na lalagyan ay karaniwang tumatagal ng 60-80 tower depende sa mga sukat ng crate; nag-quote kami ng kargamento sa bawat crate.

Sinipi namin ang FOB Ningbo o Shanghai bilang pamantayan, na available ang EXW at CIF kapag hiniling. Kasama sa mga dokumento ang commercial invoice, packing list, bill of lading at isang kopya ng CE certificate.

Warranty at Suporta Pagkatapos ng Paghahatid

2-taong warranty sa tower, screen at module ng pagbabayad, na sumasaklaw sa mga depekto sa mga materyales at pagkakagawa.

Mga ekstrang bahagi - mga screen, baril, control board - hawak sa stock at ipinadala kapag hiniling.

Mga malalayong diagnostic sa 4G o Ethernet; karamihan sa mga error sa software at configuration ay naayos nang walang pagbisita sa site.

Payo sa pagpapanatili: siyasatin ang baril at holster kada quarter, at muling i-torque ang anchor bolts minsan sa isang taon.

Buong dokumentasyon - manual ng gumagamit, pagguhit ng pag-install at gabay sa pag-setup ng OCPP - ipinapadala sa bawat unit.

Limang Pagkakamali sa Pag-install Nakikita Namin Naulit

Mali: i-bolt ang base nang diretso sa aspalto. Kanan: magbuhos ng kongkretong pad gamit ang ibinigay na template at hayaan itong ganap na matuyo bago i-load ang tore.

Wrong: leave the gun lying on the ground between sessions. Right: return it to the holster every time - the connector is the part that wears first.

Mali: umasa lang sa WiFi sa malayong lote. Kanan: magkasya sa isang 4G SIM upang patuloy na gumana ang mga pagbabayad kapag bumaba ang router ng opisina.

Mali: ilagay ang tore kung saan maaabot ito ng reversing truck. Kanan: iposisyon ito sa dulong bahagi ng bay o magdagdag ng bollard.

Mali: kalimutan ang taunang torque check. Kanan: muling higpitan ang anchor bolts tuwing 12 buwan at muling i-seal ang base plate kung makakita ka ng mga marka ng tubig.

Ano ang Sinasabi ng Mga Operator ng Site Pagkatapos ng Isang Taon

Isang may-ari ng hotel sa Split, Croatia, ang naglagay ng tatlong tore sa kanyang open courtyard lot noong tagsibol 2024. Pinili niya ang mga ito dahil ang gusali ay walang magagamit na harapan malapit sa mga bay. Ang kanyang reklamo ay screen glare sa tanghali - nalutas ito ng isang anti-glare film - ngunit nag-uulat siya ng zero hardware faults sa dalawang tag-araw ng matinding paggamit ng bisita.

Isang distributor sa Kuala Lumpur ang nagbenta ng sampung unit sa surface lot ng isang retail group. Pinuri ng installer ang drilling template - tinapos ng kanyang crew ang bawat pundasyon sa isang umaga. Ang maliit na hinaing: ang gun cable ay tumatakbo nang maikli para sa ilang mga SUV sa dulo ng isang mahabang bay.

Ang isang munisipalidad sa UAE ay nagpapatakbo ng labindalawang tore sa mga pad sa gilid ng kalye. Pagkatapos ng 14 na buwan ang tala ng pagpapanatili ay nagpapakita ng isang touch-screen na kapalit at wala nang iba pa. Muli pa rin nilang tinatakan ang base plate tuwing tag-ulan, isang pormalidad na sinusunod pa rin nila.

Mga Tanong sa First-Time na Mga Bumibili ng Tower

Q: Sisingilin ba ng tower na ito ang bawat EV?

A: Bawat EV na ibinebenta sa Europe na may Type 2 socket ay sisingilin mula rito; Ang onboard charger ng kotse ang nagpapasya sa eksaktong bilis, hanggang sa 7kW na kisame ng tore.

Q: Anong foundation ang kailangan nito?

A: Isang konkretong pad ang ibinuhos sa drilling template na ipinapadala namin kasama ng unit; ang karaniwang mga pad ay mga 500 x 500 mm, at ang mga anchor bolts ay nasa crate.

Q: Mas mura ba ang wall box?

A: Oo, humigit-kumulang 20-30% mas mura ang bilhin at i-install kung saan may magandang pader - ang presyo ng tore ay nagbabayad para sa column, foundation kit at kalayaang pumili ng lugar.

Q: Makakaligtas ba ang screen sa direktang sikat ng araw?

A: Ito ay nababasa sa liwanag ng araw, kahit na malupit na liwanag ng tanghali ang isang reklamo na aming naririnig; ang isang anti-glare film ay isang murang pag-aayos.

Q: Sapat ba ang IP54 para sa panlabas na paggamit?

A: Oo para sa ulan at splashes - Hinaharangan ng IP54 ang dust at water spray. Ang mga ganap na lubog na site ay mangangailangan ng mas mataas na rating, na halos hindi nangangailangan ng paradahan ng sasakyan.

Q: Aling mga bansa ang tumatanggap ng CE mark?

A: Lahat ng EU at EEA na bansa, at marami pang iba na tumatanggap ng CE bilang entry certificate; hawak din ng pabrika ang CCC, TUV, UL at CB para sa iba pang mga merkado.

Q: Maaari ko bang i-upgrade ang 7kW tower na ito mamaya?

A: Ang 410 x 240 base ay ibinabahagi sa buong serye, kaya ang isang site ay maaaring lumipat sa isang dual-gun tower sa parehong pad - ang 7kW unit mismo ay hindi na-upgrade sa field.

Q: Gaano katagal mula sa pag-order hanggang sa paghahatid?

A: 15-20 araw ng trabaho bilang pamantayan, pagpapadala mula sa Ningbo o Shanghai, kasama ang buong pakete ng dokumento kasama ang sertipiko ng CE.
