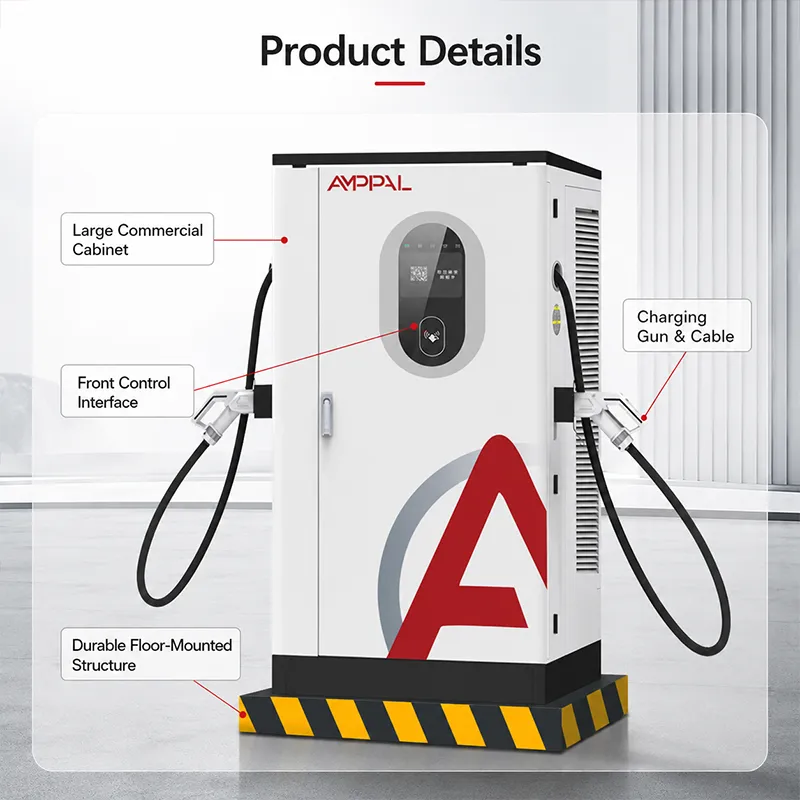

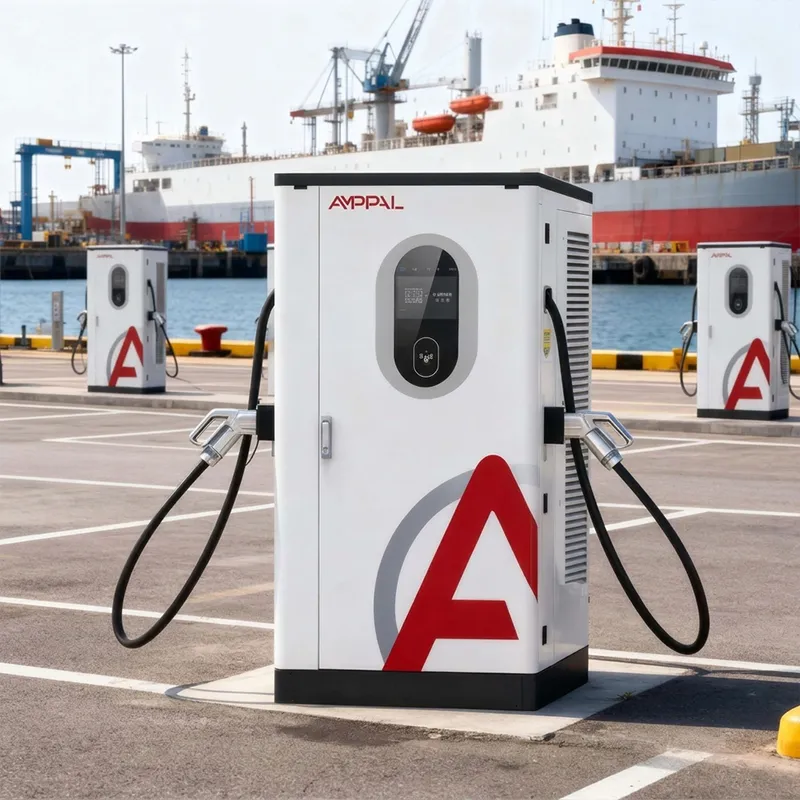

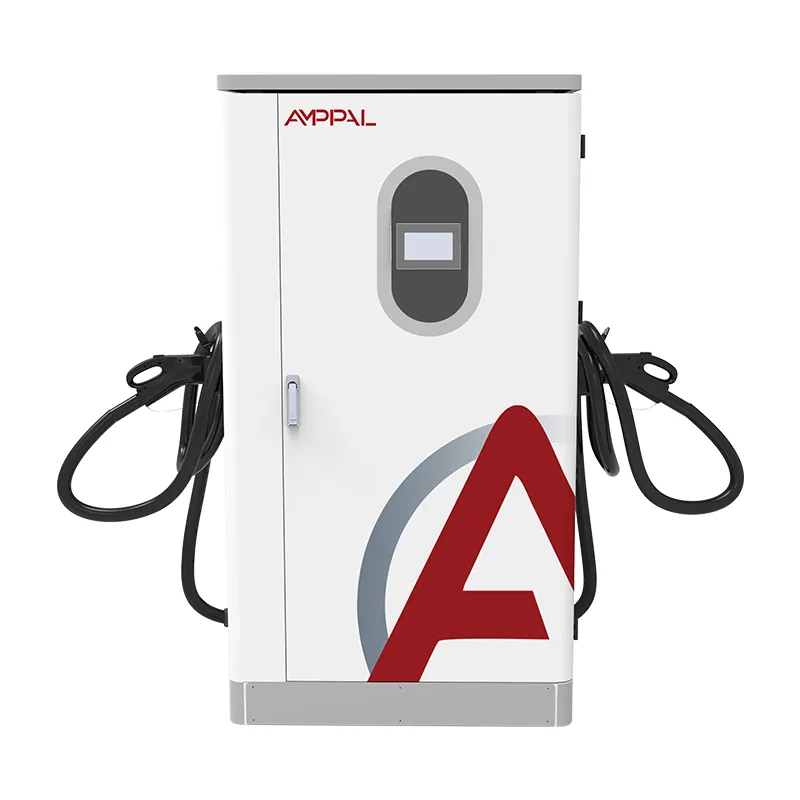

360kW High-Power DC EV Charging Station para sa Malaking Fleet Depot

Bakit Mas Nagbebenta ang Charger na Tolerate Bad Grids sa ibang bansa

Magtanong sa isang installer sa Lagos, isang site engineer sa Almaty, o isang may-ari ng hotel sa Bali kung ano ang pumapatay sa mga charger ng DC, at makukuha mo ang parehong sagot bago mo tapusin ang tanong: ang grid. Boltahe na lumulubog sa tanghali, dalas na gumagala kapag ang isang diesel genset ay nakikibahagi sa bus, mga brownout nang walang babala — karamihan sa mga mabibilis na charger na ginawa para sa malinis na European mains ay nakatiklop sa loob ng anim na buwan.

Ang AF-DC-360 ay ginawa para sa mga kundisyong iyon. Ang input stage nito ay tumatanggap ng AC380V ±15% at ang buong 45-65Hz band, kaya ang parehong cabinet na tumatakbo sa 50Hz mains sa Riyadh ay tumatakbo sa 60Hz grid sa São Paulo at sa isang 52Hz genset sa isang construction camp — walang pagbabago sa firmware, walang regional variant.

Limang Pagpipilian sa Inhenyeriya na Ginagawa nitong Grid-Tolerant

45-65Hz input band: walang reconfiguration kapag lumipat ka sa pagitan ng 50Hz at 60Hz na rehiyon; sinusubaybayan ng front end ang anumang dalas na dumating.

±15% na boltahe tolerance: ang input pababa sa humigit-kumulang 323V at hanggang sa humigit-kumulang 437V ay nagpapanatili sa DC bus na buhay kung saan lumubog ang mga rural grid sa ilalim ng kargada sa gabi.

Na-rate na output sa buong banda: maraming "malawak na hanay" na charger ang tahimik na bumababa sa labas ng eksaktong 50/60Hz; hawak ng unit na ito ang curve nito mula 45Hz hanggang 65Hz.

IP54 cabinet na may rating na -25°C hanggang +50°C: ang mga lugar na may mahinang grid ay kadalasang may malupit din na klima, at ang enclosure ay humahawak sa parehong mga reklamo nang sabay-sabay.

OCPP 1.6/2.0 na may hiwalay na fault logging: naitala ang mga kaganapan sa pag-input bukod sa mga pagkakamali ng charger, kaya huminto ang iyong technician na sisihin ang maling bahagi ng koneksyon.

95% peak efficiency: sa genset power, kung saan ang bawat nasayang na kilowatt-hour ay nagkakahalaga ng higit sa grid power, ang pagkakaiba ay makikita sa fuel bill.

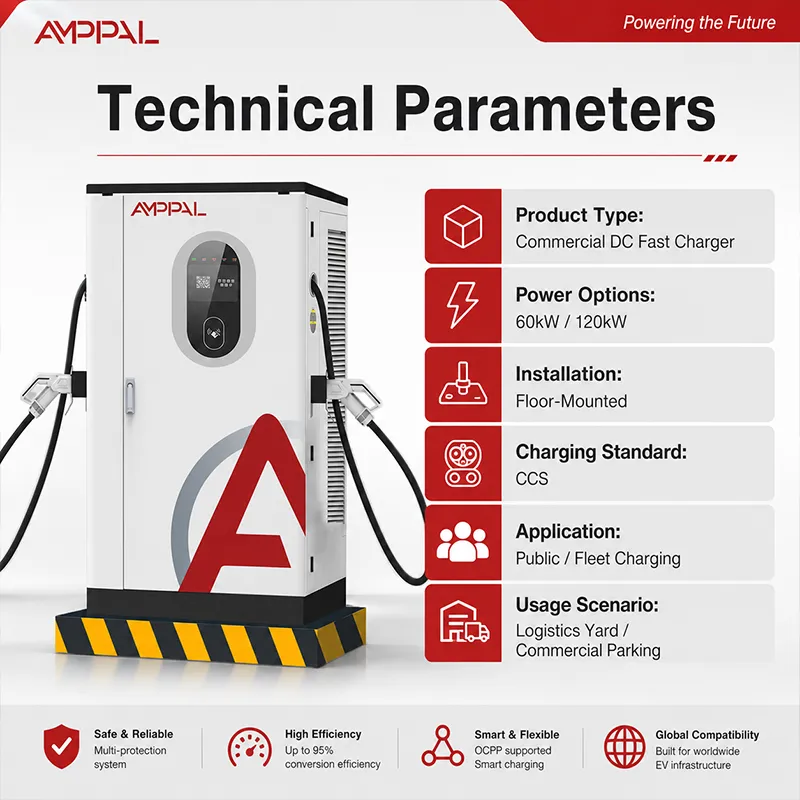

Teknikal na Pagtutukoy

Mga Grid na Pinangangasiwaan ng Gabinete na Ito: 50Hz, 60Hz, at Lahat ng Nasa Pagitan

50Hz mains — Europe, Middle East, karamihan sa Asia at Africa: isang karaniwang three-phase na koneksyon, walang pagbabago.

60Hz mains — North at South America, mga bahagi ng Japan at Korea: ang parehong unit, ang parehong firmware, walang converter box.

Mga isla at microgrids — ang Caribbean, Maldives, Philippines: ang frequency drift kapag nag-load ng hakbang, at ang 45-65Hz na window ay sumisipsip nito.

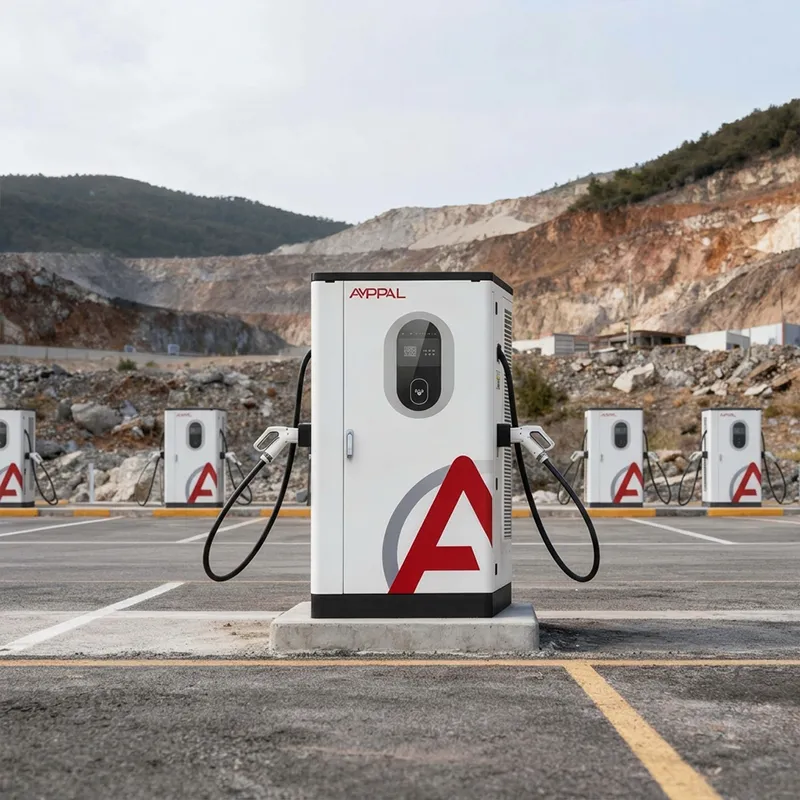

Mga site ng genset ng diesel at gas — mga construction camp, malalayong minahan, mga istasyong itinayo bago ang extension ng grid: ang mga genset ay may hawak na 48-55Hz sa ilalim ng mga load swings; hindi nababadtrip ang cabinet na ito.

Mga rehiyon ng boltahe — sub-Saharan Africa, Central Asia, mga bahagi ng Indonesia at Vietnam: ang ±15% tolerance ay nagdadala ng mga session hanggang sa peak ng gabi.

Sa Loob ng Conversion Chain: AC In, Linisin ang DC Out

Ang three-phase AC ay pumapasok sa input stage, kung saan ang isang active-front-end rectifier ay nagko-convert nito sa isang stable na DC bus. Inihahambing ng control board ang dalas ng linya at boltahe laban sa kahilingan ng sasakyan nang daan-daang beses bawat segundo at inaayos ang yugto ng DC/DC upang makita ng sasakyan ang malinis, kinokontrol na DC anuman ang ginagawa ng grid sa minutong iyon.

Ang malawak na dalas na kakayahan ay hindi isang filter na tweak; nakatira ito sa control firmware ng rectifier. Sa isang drifting genset supply, ang fixed-50Hz charger ay nawawalan ng synchronization at bumababa ang output. Pinapanatili ng AF-DC-360 ang DC bus sa setpoint dahil muling nagla-lock ang front end sa anumang frequency na dumating — 45Hz, 60Hz, 52.4Hz, lahat ay pareho dito.

Ang output ay sumusunod sa BMS handshake: DC200-1000V, hanggang 200A, na may 7-inch na touch screen na nagpapakita ng data ng session nang lokal. Ang pinakamataas na kahusayan na 95% ay sinusukat sa DC bus — isang numero na mahalaga kapag ang bawat kilowatt-hour ay mas mahal sa diesel kaysa sa pambansang grid.

Mga Sertipiko na Nagbubukas ng mga Pintuan ng Customs

Minarkahan ng CE at CB ang yunit para sa EU at karamihan sa Asya; Sinasaklaw ng TÜV line inspection ang proseso ng produksyon, hindi lang isang show sample.

Sinusuportahan ng UL certification ang mga proyekto sa North American at pinapasimple ang mga kinakailangan sa insurance sa ilang mga merkado.

CCC para sa domestic Chinese sales; kasama sa folder ng pag-export ang lahat ng tatlong dokumento ng deklarasyon.

Ang 45-65Hz claim ay nasubok, hindi ipinapalagay: ang bawat yugto ng pag-input ng unit ay ini-sweep sa buong banda sa isang variable-frequency na supply bago mag-sign-off.

Ang enclosure at mga fastener ay pumasa sa 96 na oras na spray ng asin — may kaugnayan sa mga lugar sa baybayin sa Africa at Caribbean.

Ang mga module na na-rate na -30°C hanggang +55°C ay ini-cycle sa linya, na nagbibigay ng -25°C hanggang +50°C na rating ng cabinet na tunay na margin sa mga merkado sa highland at disyerto.

Walong Production Gates sa Pagitan ng Component at Finished Charger

Gate 1: ang mga steel frame ay laser-cut at robot-welded sa mga linya ng FANUC at TRUMPF na ibinahagi sa aming mga hanay ng produkto ng AC at DC.

Gate 2: ang mga enclosure ay dumadaan sa pretreatment at powder coating bago lumapit sa kanila ang anumang electronics.

Gate 3: rectifier at DC/DC modules ay binuo sa DC assembly line, pinananatiling hiwalay sa AC production para sa ESD at kontrol sa kalinisan.

Gate 4: ang bawat module ay sinubok nang mag-isa — katumpakan ng output, ripple, kahusayan sa 20%, 50% at 100%.

Gate 5: ang variable-frequency bench ay nagwawalis ng 45-65Hz at inihahampas ang input voltage sa ±15% na window sa bawat unit.

Bumili para sa isang Mahinang Grid? Suriin muna ang Tatlong Bagay na Ito

Sukatin bago ka bumili: i-log ang boltahe ng iyong site sa loob ng isang linggo. Kung regular itong bumababa sa 340V sa peak ng gabi, magplano ng mas maikling feeder run o pagbabago ng transformer tap, dahil kahit ±15% tolerance ay may sahig.

Pangalawa, suriin ang genset. Kung plano mong tumakbo sa diesel, sukatin ito sa 1.5-2x na draw ng charger. Ang isang genset na masyadong maliit ay humahanap ng dalas at boltahe nang magkasama, at walang yugto ng pag-input ang makakapag-ayos ng isang supply na bumabagsak.

At ang tapat na hindi: kung ang iyong site ay walang makatotohanang landas patungo sa matatag na three-phase power — walang grid, walang genset, single-phase lang — ang produktong ito ay hindi para sa iyo. Kailangan mo ng battery-backed o solar-hybrid system, at sasabihin namin ito sa iyo sa halip na kunin ang order.

Kung Ano ang Nakukuha ng Mga Customer sa Pag-export na Hindi Matutugma ng Mga Lokal na Supplier

40+ bansa ng history ng paghahatid — UAE, Saudi Arabia, Russia, Kazakhstan, Uzbekistan, Croatia, Germany, France, Malaysia, Thailand, Vietnam, Indonesia, Rwanda, Kenya, South Africa, Mexico, Brazil, Chile, Turkey — at ang listahang iyon ay nagpapaalam sa bawat build.

Lead time ng 15-20 working days na may petsa sa PO; Ang MOQ ay isang yunit para sa mga unang order sa pagpapatunay.

Haba ng cable, pamantayan ng connector, pintura at logo na na-customize sa oras ng order; standard na ang wide-frequency firmware, hindi special request.

Mga certificate na ipinadala sa export folder — CE, TÜV, UL, CB, CCC — kasama ang buong dokumentasyon ng OCPP para sa iyong software team.

Mga Sanggunian: ang NEOM project na may 500 liquid-cooled na unit, Sime Darby sa Malaysia, RHG Enerturk sa Turkey — mga site na sumusubok sa mga charger sa mga grid na hindi nagpapatawad.

Paano Kami Nag-crate at Nagpapadala sa 40+ Bansa

Ang cabinet ay umalis sa pabrika sa isang papag na may mga forklift channel, pagkatapos ay pumunta sa isang plywood crate na may foam corner protection at isang waterproof shroud. Para sa kargamento sa dagat, nagdaragdag kami ng desiccant at isang card ng tagapagpahiwatig ng kahalumigmigan - isang buwan sa isang lalagyan na tumatawid sa ekwador ay may sariling klima.

Nagpapadala kami ng FOB Ningbo o CIF sa iyong daungan. Hawak ng export pack ang commercial invoice, packing list, bill of lading support at ang mga deklarasyon ng CE/TÜV, kaya maaaring mag-pre-file ang iyong customs broker habang nasa dagat pa ang barko.

Ang mga pinaghalong load ay nakagawian: ang isang 20ft na lalagyan ay tumatagal ng ilang cabinet kasama ang mga ekstrang module at cable. Icoordinate namin ang papag na plano sa iyong forwarder kaya walang nakaupo sa pantalan na naghihintay ng mga papeles.

Field Service Kapag 14-Oras na Lipad Ka

Dalawang taong termino. Kung saan mahina ang kalidad ng grid, ang front-end rectifier ay tumatagal ng pang-aabuso; sinasaklaw ito ng aming warranty nang walang argumento tungkol sa mga kondisyon ng supply.

Naka-stock at naipadala ang mga ekstrang module at board sa loob ng 3-5 araw ng trabaho; ang isang ekstrang rectifier module na pinananatili sa site ay nagpapanatili ng downtime sa ilalim ng shift.

Remote fault reading sa OCPP: hinihila ng aming mga engineer ang log, paghiwalayin ang mga event ng input mula sa mga fault ng charger, at ginagabayan ang iyong technician sa pamamagitan ng video call.

Isang gabay sa pagkomisyon na isinulat para sa mga lokal na elektrisyano — nalaman namin na "ipagpalagay na ang isang sinanay na installer" ay nabigo sa mga merkado kung saan ito ang unang DC charger sa grid.

Taunang pagsusuri para sa mas malalaking site: frequency threshold, derating curves at OCPP endpoints na nasuri at na-update nang malayuan.

Limang Operating Habits na Pumapatay ng Mga Charger sa Mahinang Grid

Mali: ibinahagi ang feeder sa isang malaking motor na malakas na umaandar at nanonood ng brownout sa bawat pagsisimula. Kanan: bigyan ang charger ng sarili nitong feeder o isang soft-start na kasama; ang input tolerance ay nakaligtas sa pagbaba, hindi sa patuloy na pang-aabuso.

Mali: pagpapatakbo ng diesel genset sa pinakamababang load "upang makatipid ng gasolina" at umaasa sa stable na frequency. Kanan: i-load nang maayos ang genset o magdagdag ng buffer ng baterya; Ang dalas sa ibaba 45Hz ay ​​wala sa anumang pagpapaubaya.

Mali: paglalagay ng cabinet sa isang steel shed na walang airflow at sinisisi ang grid kapag derating kicks in sa tanghali. Kanan: sundin ang layout ng bentilasyon; Ang 95% na kahusayan ay tinatanggihan pa rin ang 5% bilang init.

Mali: ipagpalagay na ang 50Hz at 60Hz ay ​​nangangailangan ng iba't ibang produkto. Kanan: mag-order ng isang numero ng bahagi — awtomatikong sinusubaybayan ng firmware ang 45-65Hz — ngunit sabihin sa amin ang iyong rehiyon para sumubok ang factory bench sa dalas na iyon.

Mali: pagpapahinto sa input-voltage log pagkatapos ng pag-install. Kanan: ipagpatuloy ang pag-log; kapag lumalala ang grid sa paglipas ng panahon — isang bagong pabrika sa itaas ng agos, isang tumatandang transpormer — ang log ay nagsasabi sa iyo bago ang charger.

Mga Boses Mula sa Tatlong Merkado na May Mapanghamong Lakas

May-ari ng hotel at mall sa Bali, Indonesia: "Ang aming island grid ay bumababa tuwing gabi kapag naka-on ang air conditioning load. Ang 360 ay dumaan sa mga session na sana ay na-abort ng lumang charger. Ang dashboard ng OCPP ay English-only — natutunan ito ng aming staff, ngunit ang isang gabay sa Bahasa ay makakatipid ng isang linggo."

Operator ng highway station sa Kazakhstan: "Kami ay tumatakbo sa mga mains gamit ang diesel backup. Kapag ang genset ang pumalit, ang frequency ay umabot sa humigit-kumulang 52Hz at ginagamit upang trip ang aming mga nakaraang unit. Ang cabinet na ito ay hindi man lang kumurap. Ang iritasyon: screen glare sa tag-araw; nilagyan namin ng simpleng hood."

Logistics company sa Kenya: "Magagamit ang mga mains ng Nairobi ngunit lumubog nang husto sa 6pm. Bumili kami ng dalawang unit pagkatapos subukan ang isa sa loob ng tatlong buwan. Ang tanging kasalanan ay ang ingay ng fan sa linggo 30; ang ekstrang ipinadala sa loob ng limang araw ng trabaho.

Mga Tanong sa Grid at Compatibility na Itatanong sa Amin ng Mga Mamimili

Q: Gumagana ba ang parehong cabinet sa 50Hz at 60Hz grids?

A: Oo. Ang yugto ng pag-input ay sumasaklaw sa 45-65Hz, at winalis ng factory bench ang buong banda bago ipadala.

Q: Gaano kalala ang makukuha ng boltahe?

A: AC380V ±15%, kaya humigit-kumulang 323V hanggang 437V sa mga input terminal; sa ibaba nito, pinoprotektahan ng cabinet ang sarili sa halip na sirain ang sarili nito.

Q: Maaari ba itong tumakbo sa isang diesel generator?

A: Oo, kung ang genset ay may sukat na 1.5-2x ang draw ng charger at hawak ang frequency sa loob ng 45-65Hz sa ilalim ng load.

Q: Ano ang hanay ng output?

A: DC200-1000V sa 0-200A, 95% peak efficiency; nagsisilbi itong parehong 400V at 800V na sasakyan.

Q: Aling mga konektor ang magagamit?

A: CCS1, CCS2, GB/T, CHAdeMO at NACS — sabihin ang iyong halo kapag nag-order; ang haba ng cable ay isang line item.

Q: Anong certification ang kasama ng mga export unit?

A: Ang mga dokumentasyong CE, TÜV, UL, CB at CCC ay ipinapadala sa folder ng pag-export.

Q: Ano ang lead time at minimum order?

A: 15-20 araw ng trabaho, MOQ isang yunit.

Q: Ang mahinang kalidad ng grid ba ay nagpapawalang-bisa sa warranty?

A: Hindi. Dalawang taon na pamantayan, kabilang ang yugto ng pag-input; nag-log kami ng mga kaganapan sa pag-input upang manatiling tapat ang diagnosis.
