44kW Slim Tower Dual-Port AC EV Charger para sa Mga Pasilidad ng Komersyal na Paradahan

Ang 44kW na Tanong ay isang Panel na Tanong

Karamihan sa mga dual-gun AC charger ay nabigo sa papel bago sila nabigo sa field. Ang kabiguan ay hindi ang charger; ito ang unang tanong ng electrician: ano ang kailangang ibigay ng panel?

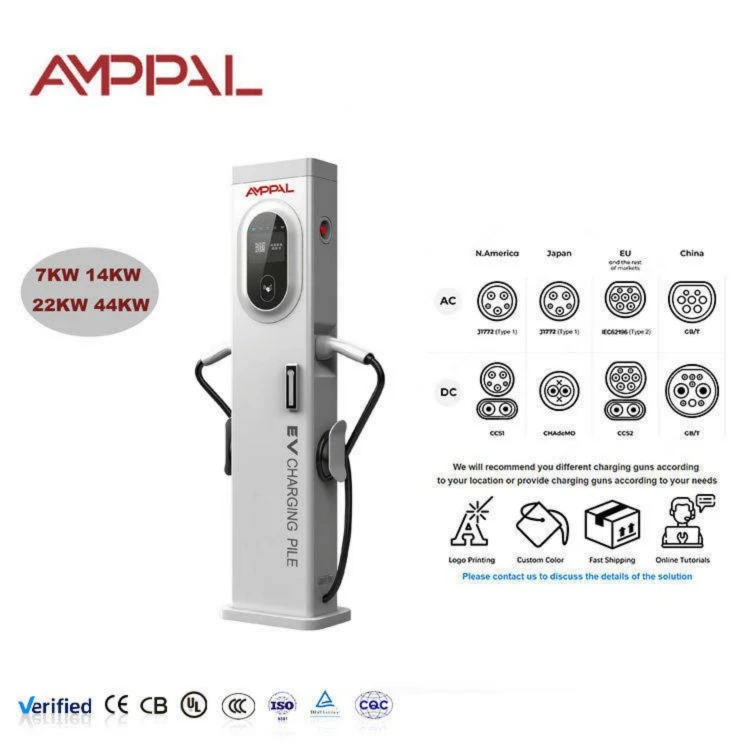

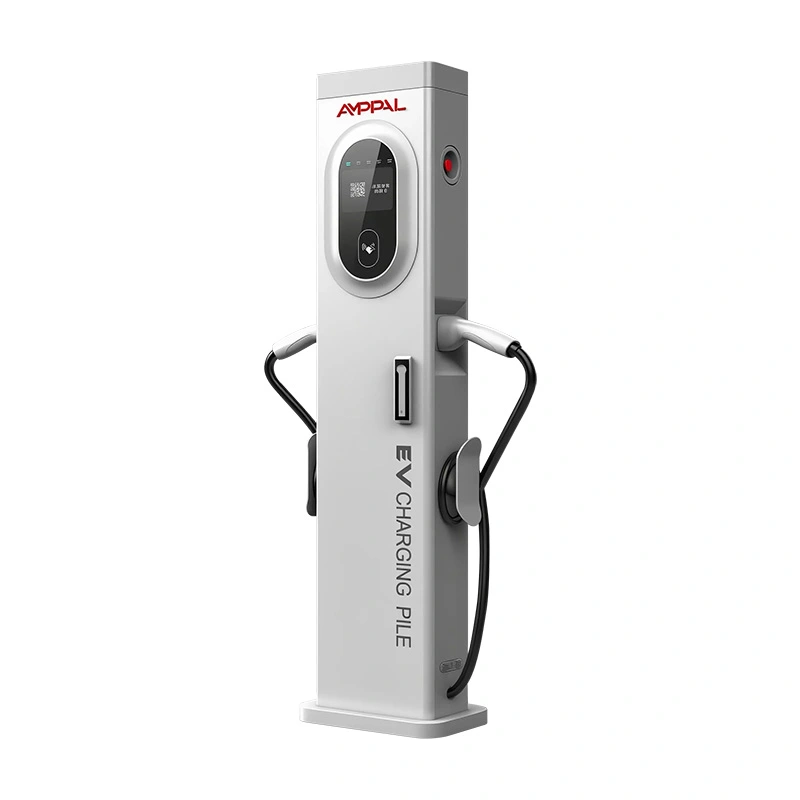

Ang AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) ay may dalang dalawang Type 2 na baril sa 32A+32A sa isang 380VAC three-phase feed, mula sa 300 x 150 x 1400mm column na may 5-inch touch screen. Ang bawat socket ay maaaring gumuhit ng humigit-kumulang 21kW; ang pares na magkasama ay lumalapit sa 44kW nameplate.

Ang pahinang ito ay isinulat para sa taong pumirma sa mga de-koryenteng guhit. Kung ikaw iyon, basahin ang feeder math sa ibaba bago ka mahalin ang spec sheet.

Ang magandang balita ay simple at pampubliko ang matematika: volts, amps, at square root. Ang masamang balita ay walang gumagawa nito sa araw na dumating ang mga charger. Gawin ito ngayon, sa papel, bago ma-book ang lalagyan.

Ano ang Kahulugan ng Full-Load 32A+32A para sa Iyong Site

Dalawang kotse, parehong nasa 32A bawat phase: ang iyong feeder ay dapat magdala ng humigit-kumulang 64A bawat phase sa parehong sandali, o ang upstream breaker ay bumibiyahe sa pinakamasamang posibleng oras.

Planuhin ang transpormer: ang bawat tore ay nagdaragdag ng hanggang 44kW ng konektadong pagkarga; ang ibig sabihin ng sampung tower ay 440kW bago mo bilangin ang ilaw at HVAC.

Ang pagpapalaki ng cable ay nagsisimula sa 16mm2 na tanso bawat yugto para sa isang maikling pagtakbo at lumalaki nang may distansya; Ang 25mm2 o 35mm2 ay karaniwan para sa mga pagtakbo na lampas sa 50 metro.

Tungkulin ng breaker: isang 80A three-phase breaker, o dalawang 40A unit na may isa bawat baril, ay nagbibigay ng headroom ng magkapares nang walang istorbo na biyahe.

Ang balanse sa phase ay isang side benefit: ang isang 32A+32A na three-phase load ay mas mabait sa grid kaysa sa tatlong single-phase na 7kW na charger na nakasalansan sa isang phase.

Kung ang site ay hindi makapag-feed ng buong load, ang OCPP 1.6J load management ay maaaring limitahan ang tower sa mas mababang badyet habang pinapanatili mo ang headroom para sa ibang pagkakataon.

Ang init ay bahagi ng badyet: Ang 44kW na tumatakbo sa loob ng maraming oras ay nagpapainit sa panel room, kaya planuhin ang bentilasyon bago ang unang tag-araw.

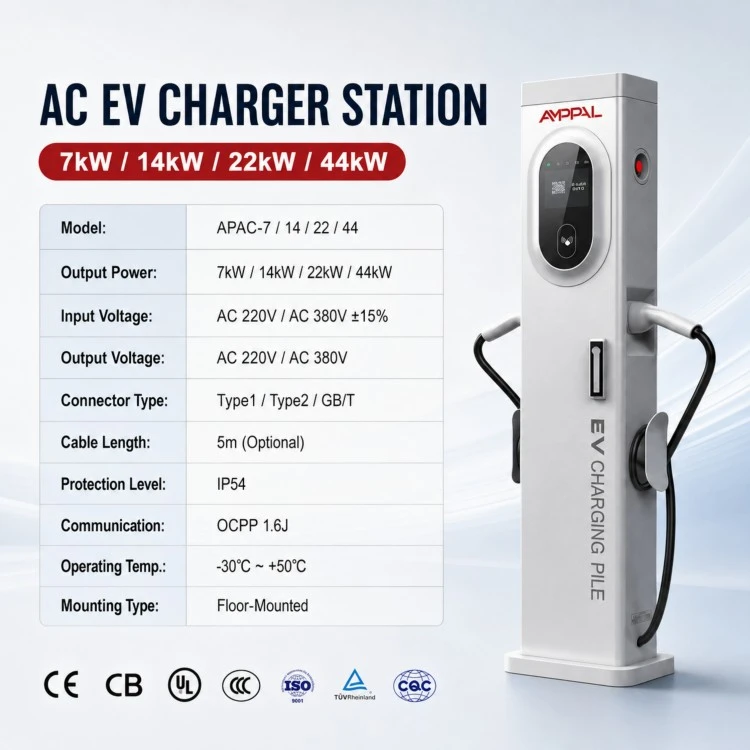

Teknikal na Pagtutukoy

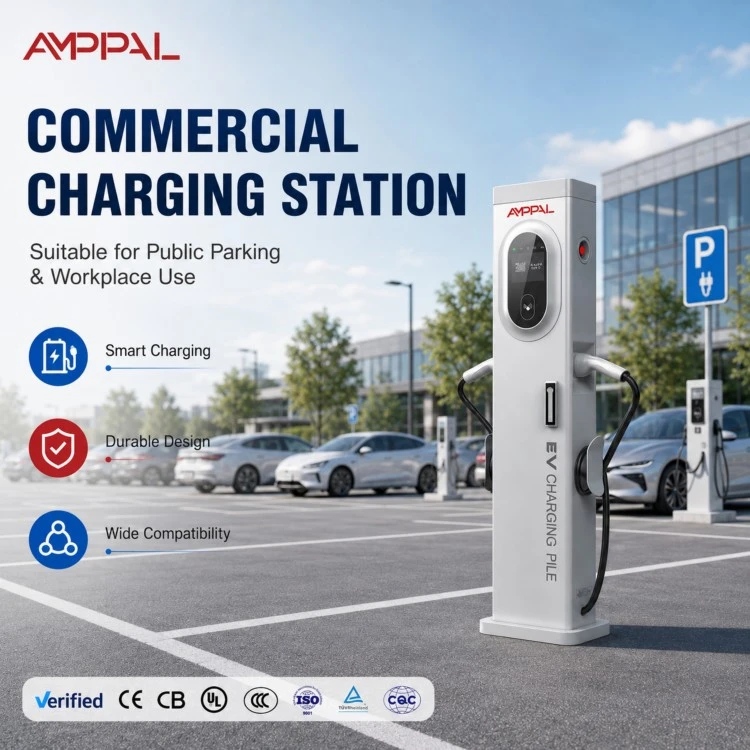

Gumamit ng Mga Kaso na Nagbibigay-katwiran sa 44kW Capacity

Depot yards kung saan pumarada ang mga van nang isa hanggang tatlong oras sa pagitan ng mga shift; Ginagawa ng 44kW bawat bay ang downtime sa magagamit na hanay.

Mga rank ng taxi at ride-hail hub kung saan ang mga driver ay mabilis na umiikot at ang oras ng tirahan ay wala pang dalawang oras.

Truck-stop forecourts na naghahatid ng mga delivery van at magaan na komersyal na sasakyan na hanggang 3.5 tonelada.

Mga dock ng bodega kung saan ang isang hilera ng mga tore ay nagsasalo sa isang silid ng transformer.

EV rental fleets na dapat magpaikot ng mga sasakyan sa pagitan ng mga rental nang walang magdamag na paghihintay.

Mga bloke ng tirahan na may tatlong yugto na serbisyo kung saan ang 44kW ang pinakamataas na kapangyarihan ng AC na pinapayagan ng distributor sa feeder.

Mga paradahan ng sasakyan sa paliparan at istasyon kung saan kailangan ng umaga na pagmamadali ng mga plug-in hybrids ng mabilis na top-up bago umalis.

Pagbabasa ng Power Flow: Mula sa Panel hanggang sa Plug

Ang power ay umaalis sa distribution board sa isang three-phase feeder at pumapasok sa tower sa pamamagitan ng base gland. Sa loob, independiyenteng sinusukat ng istasyon ang bawat baril, kaya ang 44kW na nameplate ay hindi isang higanteng saksakan kundi dalawang 32A circuit na nagbabahagi ng isang enclosure.

Kapag nag-plug in ang isang kotse, magagamit nito ang buong 32A ng sarili nitong baril. Kapag dumating ang pangalawang kotse, parehong gumuhit hanggang sa 32A; pinapanatili ng tower na magkahiwalay ang dalawang session para sa pagsingil, at hiwalay na iniulat ng OCPP 1.6J ang enerhiya ng bawat connector.

Mahalaga ang per-socket metering para sa split billing: nagbabayad ang nangungupahan A para sa baril 1, nangungupahan B para sa baril 2, at hindi kailanman pinaghalo ng server ang dalawang kabuuang kWh.

Isang bitag na nagkakahalaga ng pagbibigay ng pangalan: derating. Kung mahina ang feed, ang breaker ay bumabagsak sa halip na ang tore ay bumagal. Ang firmware cap ay ang kinokontrol na alternatibo, kaya magpasya sa badyet bago mag-wire, hindi pagkatapos ng unang biyahe.

Mga Tala ng Kalidad na Mapagkakatiwalaan ng Inhinyero ng Pasilidad

Ang pagsang-ayon ay pinangangasiwaan laban sa Low Voltage at EMC na mga direktiba, at ang file ay muling sinusuri sa tuwing nagbabago ang power stage.

Ang bawat istasyon ay sinubok ng hi-pot at nakagapos sa lupa bago ito umalis sa linya — sa 32A bawat baril ay walang margin para sa isang nagdududa na landas sa lupa.

Full-load heat run: ang 44kW tower ay sinubok ng sunog sa loob ng 48 oras na tuloy-tuloy sa kasalukuyang nameplate, na may naka-log na temperatura ng cabinet.

Ang mga sample na column ay nagpapatakbo ng IEC 60068 thermal cycle sa pagitan ng -30°C at +70°C, kasama ang 96 na oras ng salt spray sa finish.

Torque-tested busbar at connector joints; Ang mga maluwag na pagwawakas ay ang klasikong dahilan ng mga heat failure sa high-current AC gear.

Ang pag-sourcing ng bahagi ay sumusunod sa RoHS at REACH sa loob ng isang ISO 9001:2015 system; Ang saklaw ng CCC, TÜV, UL at CB ay umiiral sa antas ng halaman.

Ang Eight-Station Assembly Sequence

Laser-cut shell, 0.1mm tolerance, sa linya ng CNC.

Press-brake folding at seam welding ng katawan ng tore.

FANUC robot welding ng base plate at gland bracket.

Tatlong yugto ng paglilinis at pagtatapos sa ibabaw.

High-current na seksyon: busbars, contactor, at 32A-rated switching gear na nilagyan at torqued.

Metering at electronics: per-socket kWh meters, comms board, at 5-inch touch screen.

Ang pag-load ng firmware at pagsunod sa OCPP ay tumatakbo laban sa server ng pagsubok.

Sample na load testing, hi-pot, isang visual pass, pagkatapos ay pag-iimpake. Tumatakbo ang produksyon ng 15-20 araw ng trabaho.

Gabay sa Pagsukat: Kapag Ang 44kW ay Kasya (at Kapag Hindi Ito)

Bilhin ang 44kW tower kapag ang transformer at panel ay mayroon nang headroom, o kapag ikaw ay nagdidisenyo ng electrical system mula sa simula at maaari itong sukatin nang tama. Ang dagdag na kapasidad kumpara sa 14kW na modelo ay totoo lamang kung maihahatid ito ng feed.

Laktawan ito kung ang iyong site ay nasa 32A single-phase na supply; patakbuhin mo ang tore sa isang bahagi ng rating nito, na nagbabayad para sa kapasidad na hindi mo magagamit. Laktawan din ito kapag pumarada ang mga kotse nang magdamag sa loob ng walong dagdag na oras; Ang 7-11kW AC ay mas mura at mas banayad sa buhay ng baterya. At kung ang sa iyo ay steady fleet parking na may mahigpit na iskedyul, kumpirmahin muna ang pinapayagang kapasidad ng koneksyon ng distributor; Ang ilang mga rehiyon ay nagtatakda ng AC charging bawat site.

Kung masikip ang panel ngunit totoo ang demand, ang matapat na sagot ay pamamahala ng pagkarga: hayaan ang OCPP na takpan ang mga tore ngayon at itaas ang takip habang lumalaki ang site. Gumagana ang planong iyon sa tower na ito dahil tumatanggap ang firmware ng malayong kasalukuyang limitasyon.

AMPPAL Versus Budget Dual-Gun Rivals

Tunay na 32A+32A na kakayahan: ang ilang budget tower ay nag-a-advertise ng 44kW ngunit nagpapadala ng 16A contactor; ini-print namin ang per-gun rating sa nameplate.

Independent per-socket metering para sa split billing, hindi isang solong summed meter.

OCPP 1.6J sa Ethernet, 4G, at WiFi, kaya ang tore ay sumali sa mga sistema ng pamamahala ng pagkarga at roaming.

Pansubok na ebidensya: full-load na heat run, torque log, at mga resulta ng salt spray na available bawat batch.

Mga terminong pangkomersyo: MOQ 1 unit, 15-20 working days lead time, 2 taong warranty, DHL/FedEx spares.

Mga opsyon ng OEM para sa logo, screen, at cable branding; export sa 40+ na bansa mula noong 2014.

Mga Detalye ng Logistics at Pag-iimpake

Ang bawat tower ship ay ganap na naka-assemble sa isang 5-ply export na karton na humigit-kumulang 350 x 220 x 1460mm na may mga bloke ng foam corner, anchor kit at cable gland sa loob; ang kabuuang timbang ay humigit-kumulang 45kg.

Apat na karton ang pumunta sa isang papag na may mga protektor sa gilid at pambalot ng pag-urong; ang isang 40-foot container ay naglalaman ng humigit-kumulang 60 tower na naka-palletize, o hanggang 80 floor-loaded, at ang LCL re-packing ay inaayos kapag hiniling.

Ang pagpepresyo ay karaniwang FOB Ningbo o Shanghai, na may EXW kapag hiniling. Ang bawat kargamento ay may dalang invoice, listahan ng packing, bill of lading, sertipiko ng pinagmulan at deklarasyon ng pagsang-ayon ng CE. Ang pinagsama-samang mga pagpapadala sa Middle East at CIS ay inaayos lingguhan, na nagpapaikli sa transit para sa mas maliliit na order.

Serbisyong Nagsisimula sa Panel

2-taong warranty mula sa petsa ng pagpapadala, na sumasaklaw sa mga depekto sa pagmamanupaktura kabilang ang high-current na seksyon.

24 na oras na teknikal na tugon; regular na sumasali ang aming mga inhinyero sa mga tawag sa pagkomisyon upang suriin ang setup ng panel kasama ang iyong electrician.

Mga ekstrang bahagi sa pamamagitan ng DHL/FedEx; umaalis ang mga contactor, metro, at touch screen sa loob ng 2 araw ng trabaho.

RMA sa pamamagitan ng mga larawan at serial number: kinumpirma ang pagpapalit o pagkukumpuni bago ibalik ang anumang bagay.

Libreng support pack: sheet ng pagkalkula ng feeder, mga halaga ng torque, at checklist ng pagkomisyon.

Mga Babala sa Pag-wire at Operasyon

Mali: ipagpalagay na ang isang 32A breaker ay sumasakop sa parehong mga baril. Kanan: sukatin ang feed para sa kabuuang 64A bawat bahagi, o protektahan ang bawat baril nang hiwalay.

Mali: muling paggamit ng manipis na cable mula sa isang lumang pag-install. Kanan: 16mm2 minimum bawat phase, pinalaki para sa mahabang pagtakbo; suriin ang pagbaba ng boltahe sa buong pagkarga.

Mali: hinahayaan ang tower na umupo nang tuluyan sa isang takip ng firmware dahil hindi kailanman na-upgrade ang panel. Kanan: itala ang takip sa talaan ng pagpapanatili at itaas lamang ito pagkatapos mapatunayan ang feed.

Mali: paghahalo ng gun 1 at gun 2 na nangungupahan sa isang invoice. Kanan: panatilihing naka-enable ang per-socket metering; Iniuulat ng OCPP ang bawat connector nang hiwalay.

Mali: hindi pinapansin ang torque pagkatapos ng pagbisita sa serbisyo. Kanan: muling torque busbar at mga koneksyon sa lug taun-taon; Ang mga heat failure sa AC gear ay halos palaging maluwag na joints.

Mali: nilaktawan ang natitirang kasalukuyang device. Kanan: magkasya sa 30mA RCD bawat lokal na panuntunan; gumagana ang tore sa karaniwang proteksyon ng RCD.

Mga Inhinyero ng Pasilidad sa Kanilang Sariling Salita

Isang depot manager sa Almaty ang naglagay ng anim na tower para sa 40-van municipal fleet. Ang 64A-per-phase feeder math ay ang buong pakikipag-usap sa kanyang distributor; kapag nakumpirma na ang headroom ng transformer, tumagal ng isang araw ang pag-commissioning. Napansin niya na ang mga marka ng metalikang kuwintas sa takip ng busbar ay pumipigil sa kanyang mga electrician na mahulaan.

Ipinares ng isang logistics operator sa Guadalajara ang mga tore sa isang 250kVA transformer para sa dalawampung nakaplanong bay. Inamin nila na overspec'd nila ang transpormer sa pamamagitan ng isang hakbang; ang dagdag na gastos ay maliit at ang landas ng paglago ay libre na ngayon. Ang kanilang reklamo: malalim ang 5-inch na menu, at kadalasang ginagamit pa rin ng mga driver ang app.

Ang isang warehouse operator malapit sa Moscow ay nagpapatakbo ng mga tore sa 11kW firmware cap hanggang sa isang pangalawang feeder ay masigla sa susunod na taon. Iyon mismo ang itinanghal na plano na iminungkahi namin, at ito ang dahilan kung bakit hindi sila bumili ng mas murang single-rate na charger.

FAQ: Power, Panels, at Dual Guns

Q: Anong feeder ang kailangan ng isang 44kW tower?

A: Isang three-phase feed na may sukat na humigit-kumulang 64A bawat phase sa buong load, na may 16-25mm2 conductor depende sa haba ng pagtakbo.

Q: Maaari ba talagang maghatid ng 32A ang dalawang baril nang sabay-sabay?

A: Oo, ang bawat baril ay may rating na 32A bawat yugto; sabay silang lumapit sa 44kW nameplate.

Q: Ilang tower ang kayang suportahan ng 250kVA transformer?

A: Sa paligid ng lima sa buong load; sa pamamahala ng pagkarga ng OCPP maaari kang mag-install ng higit pa at limitahan ang kabuuan.

Q: Sinusuportahan ba ng tower ang pamamahala ng pagkarga?

A: Oo, hinahayaan ng OCPP 1.6J remote current limits ang platform cap sa bawat connector.

Q: Compatible ba itong tower na single-phase?

A: Hindi, kailangan nito ng 380VAC three-phase; para sa mga single-phase na site tingnan ang aming mga istasyong 3.5-7kW na nakadikit sa dingding.

Q: Anong laki ng cable para sa 60-meter run?

A: Kalkulahin ang pagbaba ng boltahe sa 64A bawat bahagi; karamihan sa 60m run ay dumapo sa 25mm2, ngunit i-verify sa iyong electrician.

Q: Bakit mahalaga ang per-gun metering?

A: Dalawang nangungupahan sa isang tore ay nangangailangan ng magkahiwalay na kabuuang kWh para sa patas na pagsingil; ang mga metro ng tore sa bawat socket nang nakapag-iisa.

Q: Ano ang lead time?

A: 15-20 araw ng trabaho para sa mga karaniwang modelo pagkatapos ng deposito, kapareho ng aming iba pang AC tower; ang mga bulk order ay naka-iskedyul sa quotation.
