14kW AC EV Charger para sa Mga Hotel at Opisina

Anong 150mm Tower ang Nagbabago sa Iyong Site

Kunin ang anumang AC charging pedestal na nakita mo sa isang European street at karaniwan itong humigit-kumulang 240mm ang lalim. Ang isang ito ay 150mm. Ang 90mm na iyon ay parang walang halaga hanggang sa tumayo ka sa pagitan ng dalawang parking bay at subukang panatilihing malinaw ang pasilyo.

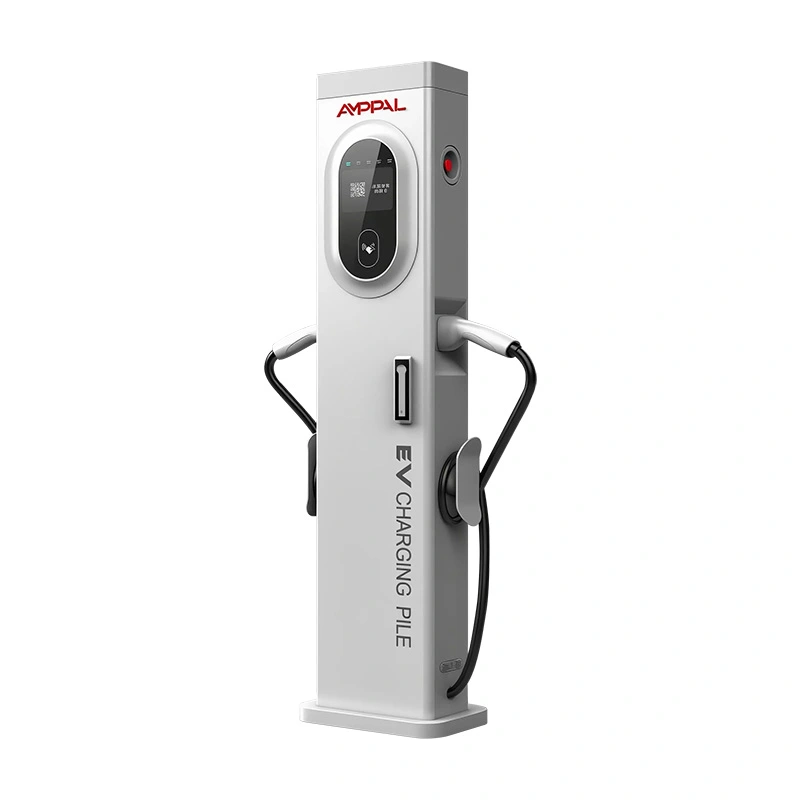

Ang 14kW AC EV Charger para sa Mga Hotel at Opisina ng Gusali (AF-AC-014-Y-A-0-4-JA-P) ay isang 300 x 150 x 1400mm na column na may dalang dalawang Type 2 na baril, na may rating na 16A+16A sa isang 380VAC three-phase feed, na may 5-inch color touch screen sa itaas. Umiiral ang sobre upang malutas ang isang problema: saan napupunta ang charger kapag walang pader at walang malawak na isla?

Ginagamit ito ng mga operator sa strip sa pagitan ng dalawang head-in bay, sa mga gilid ng bangketa kung saan hindi maaprubahan ang mas malawak na cabinet, at sa loob ng mga garahe kung saan kinakain ng mga column ang bawat ekstrang metro. Ang pagsingil mismo ay karaniwang AC; ang bakas ng paa ay ang tampok.

Limang Payoffs ng Kalahati ng Column ang Kapal

Ang 150mm depth ay nag-aalis ng mga ruta ng wheelchair at door swings na haharangin ng 240mm pedestal; ito ang dimensyon na nagpapasya kung papasa ang isang survey sa site.

Ang dalawang Type 2 socket (16A+16A) ay nagbibigay-daan sa dalawang kotse na mag-charge mula sa isang feed point, na humigit-kumulang na nagdodoble sa throughput ng isang single-gun pole.

Ang tore ay may taas na 1400mm na may 5-pulgadang display sa antas ng mata sa isang abalang lugar.

Ang proteksyon ng IP54 at isang -20°C hanggang +50°C na saklaw ng pagtatrabaho ay sumasaklaw sa panahon ng kalye na walang silungan o canopy.

Ang OCPP 1.6J na may Ethernet, 4G, at WiFi ay sumasali sa isang kasalukuyang back office nang walang bagong software.

Ang bawat unit ay CE certified at may 2-taong factory warranty, na may 15-20 working days lead time mula sa aming Zhejiang plant.

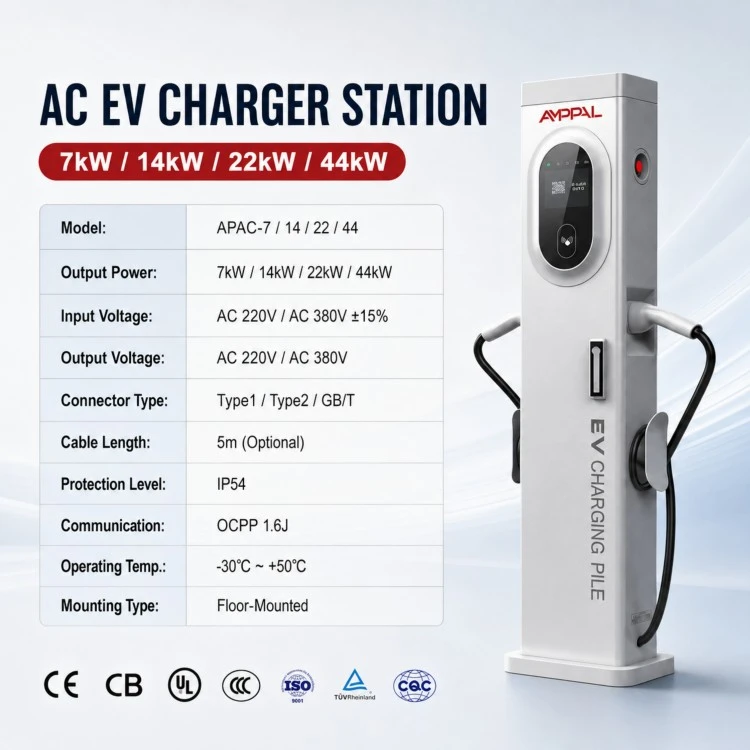

Teknikal na Pagtutukoy

Mga Site Kung Saan Sinisingil ang Bawat Centimeter

Mga on-street bay sa mga lumang bayan sa Europa kung saan ang sidewalk ay masyadong makitid para sa 240mm cabinet; ang 150mm tower ay yumakap sa linya ng bangketa.

Mga head-in parking row: ang isang tore sa shared strip ay nagsisilbi sa dalawang magkasalungat na row.

Mga multi-storey na paradahan ng kotse na may masikip na pagliko ng rampa; pinananatiling bukas ng profile ang mga linya ng paningin para sa mga driver at camera.

Mga forecourts ng hotel at opisina kung saan tinatanggihan ng landscape architect ang isang malaking pedestal sa tabi ng pasukan.

Pansamantalang mga site ng kaganapan: isang M12 anchor base, dalawang baril, at isang 380V feed ay maaaring italaga sa isang araw.

Dealership forecourts na nag-top up ng mga demo EV sa magdamag nang hindi sumusuko sa paradahan ng showroom.

Paano Nagsisilbi ang Tower sa Dalawang Sasakyan mula sa Isang Kolum

Ang isang 380VAC +/-15% na three-phase feed ay pumapasok sa base plate at dumapo sa isang seksyon ng DIN-rail sa loob ng column, kung saan ibinabahagi ito ng istasyon sa dalawang socket. Ang bawat baril ay may markang 16A bawat yugto; Bina-cap ng firmware ang kabuuang output sa 14kW nameplate at ibinabahagi ang headroom na iyon sa pagitan ng dalawang kotse.

Isaksak ang unang kotse at makukuha nito ang buong badyet. Magsimula ng pangalawang session at binabalanse ng tore ang kasalukuyang sa pagitan ng magkabilang socket nang hindi naaabala ang una; ipinapakita ng screen ang kW at kWh ng bawat session sa real time.

Ang touch screen ay nagpapatakbo ng plug-and-charge flow, habang dinadala ng OCPP 1.6J ang bawat record ng transaksyon sa iyong server sa pamamagitan ng Ethernet, 4G, o WiFi. Kung bumaba ang network, magpapatuloy ang session at magre-record ng pag-upload sa ibang pagkakataon.

Sertipikasyon at ang mga Pagsubok sa Likod Nito

Ang pagsunod sa CE alinsunod sa Low Voltage at EMC na mga direktiba, na nire-verify bago ang bawat production batch ships.

100% ng mga unit ang pumasa sa hi-pot dielectric testing at ground continuity checks sa huling linya.

Thermal cycling mula -30°C hanggang +70°C bawat IEC 60068 sa mga naka-sample na unit, kasama ang 96 na oras na salt spray test para sa coastal installation.

48-oras na tuluy-tuloy na full-load burn-in na may live na pagsubaybay sa kasalukuyang, temperatura, at katatagan ng komunikasyon.

Ang mga bahagi ay sumusunod sa RoHS at REACH, at ang pabrika ay nagpapatakbo ng ISO 9001:2015 na sistema ng pamamahala ng kalidad.

Sinasaklaw ng papasok na inspeksyon ang bawat batch ng connector; ang maluwag na Type 2 socket ay ang pinakakaraniwang field failure na nakikita natin sa mga AC tower.

Mula sa Flat Steel hanggang sa 1.4-Metro na Haligi: Walong Hakbang

Laser cutting: ang mga sheet ay pinutol sa CNC lasers sa eksaktong tower profile, ang mga tolerance ay hawak sa 0.1mm.

Baluktot at pagbuo: isang CNC press brake ang nakatiklop sa column shell at ang spot welds ay nakakandado sa tahi.

Ang robotic welding sa mga braso ng FANUC ay sumasali sa base bracket at cable entry gland, ang parehong proseso na ginamit sa aming DC line.

Paggamot sa ibabaw: pinoprotektahan ng tatlong yugto ng paglilinis at pagtatapos na linya ang shell bago ang pagpupulong.

Pre-assembly: ang DIN rail, mga contactor, natitirang kasalukuyang device, at metering module ay nilagyan at torqued sa spec.

Electronics: naka-mount at nakakonekta ang display, comms board, at power board.

Firmware load at OCPP conformance check: ang bawat unit ay nakarehistro at ipinares sa isang test server bago ang boxing.

Pangwakas na QC at pag-iimpake: hi-pot test, visual na inspeksyon, at pag-iimpake ng karton isara ang linya; ang mga karaniwang order ay umalis sa loob ng 15-20 araw ng trabaho.

Tama ba ang 14kW para sa Iyong Footprint?

Ang 14kW tower ay kumikita nito kung saan ang hadlang ay pisikal. Kung ang iyong site ay isang malawak na bukas na lote na may konkretong isla na handa para sa isang karaniwang pedestal, bilhin ang mas murang 240mm cabinet; wala kang binibili ang slim profile.

Ito rin ang maling tool kapag nananatili ang mga kotse ng walong oras o higit pa. Ang overnight fleet parking ay mas mahusay na pinaglilingkuran ng 3.5-7kW wall boxes sa isang fraction ng presyo, dahil ang 14kW ay nagbabayad lamang kapag ang mga sasakyan ay umiikot sa loob at labas sa araw.

Piliin ito kapag maaari mong bilangin ang mga sentimetro: isang makitid na median na strip, isang hilera sa gilid ng gilid na may mahigpit na panuntunan sa pag-urong, o isang garahe kung saan ang isang mas malawak na cabinet ay nagkakahalaga ng isang parking spot. Kung ang dalawang kotse sa humigit-kumulang 7kW bawat isa ay tumutugma sa iyong oras ng tirahan, ito ang pinakamatipid sa espasyo na paraan upang maihatid ito.

AMPPAL kumpara sa 240mm Standard Pedestal

Footprint: 150mm kumpara sa humigit-kumulang 240mm depth ay nangangahulugan na ang tore ay pumasa sa mga survey sa site na tumatanggi sa pedestal.

Isang feed, dalawang kotse: isang solong three-phase circuit ang nagsisilbi sa parehong baril, sa halip na dalawang magkahiwalay na pag-install.

Katibayan sa pagsubok: Ang CE, 100% hi-pot, 96-hour salt spray, at 48-hour burn-in ay nakadokumento bawat batch, hindi lang na-claim sa isang brochure.

Mga tuntunin sa pagbili: mga karaniwang modelo mula sa MOQ 1 unit, 15-20 araw ng trabaho na lead time, 2-taong warranty, mga ekstrang bahagi sa pamamagitan ng DHL/FedEx.

Pag-customize: maaaring baguhin ang logo, startup screen, at cable branding; Nagpadala kami ng mga programa sa pag-export sa 40+ bansa kabilang ang UAE, Saudi Arabia, Kazakhstan, Germany, at Mexico.

Pag-iimpake at Pagpapadala: Pagkuha ng Mga Haligi sa Site

Ang bawat tower ship ay ganap na naka-assemble sa isang export carton na humigit-kumulang 350 x 220 x 1460mm na may foam corner blocks; ang kabuuang timbang ay humigit-kumulang 45kg kasama ang anchor kit at cable glands.

Ang mga karton ay umabot sa apat bawat papag, pinaliit na nakabalot ng mga tagapagtanggol sa gilid; ang isang 40-foot container ay naglalaman ng humigit-kumulang 60 tower na naka-palletize, o hanggang 80 floor-loaded.

Ang mga karaniwang termino ay FOB Ningbo o Shanghai, o EXW plant. Kasama sa bawat kargamento ang komersyal na invoice, listahan ng packing, bill of lading, sertipiko ng pinagmulan, at deklarasyon ng pagsang-ayon ng CE; kargamento sa dagat sa Rotterdam o Jebel Ali karaniwang tumatakbo 30-40 araw.

Suporta na Gumagalang sa Iyong Timeline ng Pag-install

2-taong warranty sa mga depekto sa pagmamanupaktura, na binibilang mula sa kargamento sa halip na pagkomisyon, na sinasabi sa amin ng mga installer na pinapasimple ang mga claim.

24 na oras na pagtugon sa mga teknikal na tiket, na may mga diagnostic na video upang ang iyong elektrisyano ay maaaring magsagawa ng pag-aayos sa parehong araw.

Mga ekstrang bahagi ng DHL/FedEx mula sa aming gitnang bodega; Ang mga bagay na mabilis na gumagalaw gaya ng mga touch screen at cable gland ay umaalis sa loob ng 2 araw ng trabaho.

Paper-first RMA: magpadala ng mga larawan at serial ng unit, at magpapasya kami sa pagitan ng pagpapalit o pagkukumpuni bago ka magpadala ng anuman pabalik.

Para sa mga multi-site na rollout, iminumungkahi namin ang isang maintenance kit sa bawat 20 tower na hawak sa iyong stock, kaya ang mga field swap ay hindi na maghintay sa customs.

On-Site Handling: Mali vs Tama

Mali: pag-mount ng tore para umikot ang cable patungo sa traffic aisle. Kanan: i-orient ang column para lumabas ang parehong cable palayo sa driving lane.

Mali: pagpapakain sa tore mula sa isang maliit na circuit dahil ito ay AC lamang. Kanan: laki ng feed para sa parehong baril nang magkasama; isang 32A three-phase breaker na may 6mm2 conductors ay isang ligtas na panimulang punto, pagkatapos ay i-verify laban sa lokal na code.

Mali: pagpapatakbo ng Ethernet cable sa parehong conduit gaya ng power cable. Kanan: magkahiwalay na mga duct, hindi bababa sa 30cm ang pagitan, upang protektahan ang network link mula sa interference.

Mali: tinatakpan ang touch screen ng mga sticker o signage. Kanan: panatilihing malinaw ang display face; ang 5-inch na screen ay ang tanging lokal na interface ng operator.

Mali: sa pag-aakalang saklaw ng warranty ang paninira. Kanan: iulat kaagad ang pinsala sa mga larawan at serial number; sinasaklaw ng 2-taong warranty ang mga depekto sa pagmamanupaktura, kaya kung mas mabilis mong idokumento ito, mas mabilis kaming kumilos.

Ano ang Ulat ng Mga Site Manager Pagkatapos ng isang Season

Ang isang operator ng paradahan sa Dubai ay nagpatakbo ng 12 sa mga tore na ito sa isang hilera sa gilid ng kerbside na pinasiyahan ng munisipyo na masyadong makitid para sa mga karaniwang pedestal. Pagkalipas ng walong buwan ng 45°C na tag-araw, nagkaroon ng flicker ang isang touch screen, na pinalitan namin sa ilalim ng warranty sa loob ng isang linggo. Ang kanyang buod: manipis ang column, ngunit hindi ito nakayuko, umaalog-alog, o nag-overheat.

Isang German na grupo ng hotel ang nag-standardize sa tore para sa courtyard parking nito matapos tanggihan ng arkitekto ang mas malawak na cabinet. Ang kanilang isang reklamo: ang 4G antenna ay bumaba sa isang solong bar sa loob ng courtyard, kaya nag-order na sila ngayon ng bersyon ng WiFi/Ethernet at i-cable ito sa switch ng gusali.

Isang Saudi contractor ang bumili ng unang batch ng 20 para sa mixed-use development. Ang mga pag-install ng anchor ay tumagal ng dalawang oras sa bawat tore sa kanyang mga electrician sa unang araw at wala pang isang oras pagkatapos makita ang template ng pagbabarena; nag-order pa sila ng tatlong batch.

Mga Madalas Itanong

T: Maaari ba talagang mag-charge ang dalawang kotse nang sabay sa 14kW tower?

A: Oo, ang parehong socket ay live at ang istasyon ay nagbabahagi ng 14kW na badyet sa pagitan nila; nakukuha ng isang kotse ang buong badyet kapag nag-iisa.

Q: Anong clearance ang kailangan ng tower mula sa isang gilid ng bangketa o pader?

A: Panatilihin ang tungkol sa 600mm ng working space sa harap ng mga socket; humigit-kumulang 200mm patagilid ay sapat na para sa cable loop.

Q: Kailangan ba ng slim tower ng konkretong pundasyon?

A: Ang M12 anchor base sa isang 300 x 300mm concrete pad ay karaniwan; sa aspalto nagbibigay kami ng isang surface-mount bracket.

Q: Aling connector ang ipinapadala ng istasyon?

A: Dalawang Type 2 socket na may 4.5m cable bilang pamantayan; ang modelong ito ng AC ay hindi nag-aalok ng CCS.

Q: Maaari bang tumakbo ang tore sa single-phase power?

A: Hindi, nangangailangan ito ng 380VAC three-phase; para sa mga single-phase na site, tingnan ang aming 3.5-7kW na mga istasyon ng AC na naka-mount sa dingding.

T: Paano gumagana ang pagsingil nang walang terminal ng pagbabayad?

A: Ang OCPP 1.6J ay nagbibigay ng mga taripa at remote na pagsisimula/paghinto sa iyong back office o roaming platform, habang ang screen ay nagpapakita ng data ng session nang lokal.

Q: Ano ang lead time para sa isang container order?

A: 15-20 araw ng trabaho para sa mga karaniwang modelo pagkatapos ng kumpirmasyon at pagdeposito ng order.

Q: Nababasa ba ang screen sa direktang sikat ng araw?

A: Ito ay isang 5-inch color LCD na may panlabas na setting ng liwanag; sa malupit na araw sa tanghali, nakakatulong ang shade hood na inaalok namin bilang isang opsyon.
