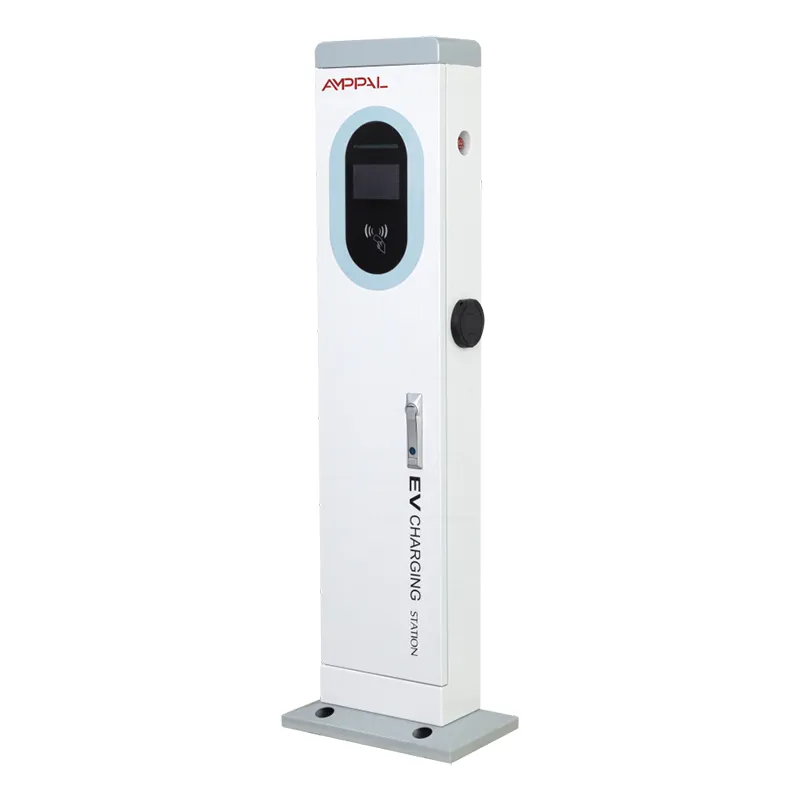

14kW Dual-Port AC EV Charging Tower para sa Mga Komersyal na Paradahan

Dalawang Charging Point sa One Foundation

Ang dalawang parking bay ay maaaring magbahagi ng isang column sa pagsingil - ang solong desisyon na iyon ay ang buong kwento ng produktong ito. Ang AF-AC-14kW ay isang 410 x 240 x 1400 mm tower na may dalawang 7kW AC gun, isang 5-inch color touch screen, isang payment terminal set at isang network module na nagsisilbi sa magkabilang panig.

Isipin ito bilang dalawang kahon sa dingding na naka-condensed sa isang freestanding na haligi, na binawasan ang mga dobleng bahagi. Isang foundation, isang enclosure, isang IP54 body, isang 220VAC +/-20% feed - at dalawang kotse na nagcha-charge nang sabay sa 7kW bawat isa.

Para sa mga may-ari ng site na nagbibilang ng cost per bay, doon binago ng tore ang spreadsheet. Ang pangalawang bay ay humihinto sa halaga ng halos kasing dami ng una. Dalawang bay, isang kontrata sa pagpapanatili, isang hanay ng mga dokumento - ang mga numero ay huminto sa pagdodoble.

Ang Pangangatwiran sa Gastos ng Per-Bay

Isang pundasyon sa halip na dalawa - isang solong kongkretong pad at anchor kit ang sumasakop sa magkabilang bay.

Isang network module, isang SIM, isang screen - ang mga bahagi na duplicate sa dalawang magkahiwalay na charger ay nakabahagi dito.

Isang pagbisita sa pag-install - isang crew at isang cable ang tumatakbo sa column, halos kalahati ng site labor ng dalawang unit.

Sa mga sheet ng badyet ng aming mga customer, ang kabuuang naka-install na gastos sa bawat bay ay karaniwang 25-35% sa ibaba ng dalawang magkahiwalay na 7kW charger.

Isang OCPP entry point - lumilitaw ang dalawang bay bilang isang device sa backend, kaya mas kaunting oras ang pag-commissioning at pang-araw-araw na pagsubaybay.

Standardized na mga ekstrang bahagi - ang parehong mga screen, baril at control board ay ginagamit sa aming serye ng tower, kaya ang isang ekstrang kit ay sumasaklaw sa ilang mga site.

Teknikal na Pagtutukoy

Pinakamahusay na Mga Site para sa Twin-Gun Tower

Mga lote ng hotel at resort kung saan karaniwang napupuno ang dalawang guest bay sa oras ng check-out.

Mga lote sa ibabaw ng shopping center na may mga nakapares na dulong bay malapit sa pasukan.

Ang mga paradahan ng sasakyan sa lugar ng trabaho ay nagpapares sa mga bay ng empleyado, kung saan ang parehong mga sasakyan ay dumarating at umaalis sa parehong iskedyul.

Mga munisipal na lote kung saan masikip ang bay width at dalawang magkahiwalay na poste ang siksikan sa hilera.

Apartment at condominium grounds na naghahain ng dalawang dedikadong resident bay.

Paano Nagbabahagi ang Dalawang Baril sa Isang Tore

Ang parehong baril ay kumukuha mula sa parehong 220VAC +/-20% na feed sa pamamagitan ng isang control unit. Kapag ang dalawang kotse ay nagsaksak nang sabay-sabay, ang bawat baril ay naghahatid ng hanggang 7kW - isang pinagsamang 14kW. Kapag isang kotse lang ang nag-plug in, nakakakuha pa rin ito ng hanggang 7kW; ang tore na ito ay hindi nagko-concentrate ng kapangyarihan sa isang baril, at hindi kami nagkukunwaring iba.

Ang 5-inch na screen ay nagpapakita ng parehong mga session, kaya ang bawat bay ay nakakakuha ng sarili nitong katayuan sa pagsingil, daloy ng pagbabayad at resibo. Dahil ang parehong baril ay nasa isang device, ang isang driver na nagbabayad gamit ang card o APP ay hindi kailangang malaman kung saang bay siya naroroon - ang session ay sumusunod sa baril na kanyang sinaksak.

Ang parehong mga bay ay nag-uulat sa backend sa pamamagitan ng iisang OCPP 1.6 o 2.0 na koneksyon. Ibig sabihin, isang entry ng device, isang update sa firmware at isang session ng remote diagnostics para sa dalawang parking space. Isang manager na may dalawang dosenang tower ang nakakakita ng dalawang dosenang device sa dashboard, hindi apatnapu't walo.

Mga De-kalidad na Gate Bago Tuloy ang CE Mark

Ang tore ay minarkahan ng CE laban sa Low Voltage at EMC na mga direktiba, na may file na hawak sa bawat serye ng modelo.

Ang IP54 ay na-verify sa pamamagitan ng lab at third-party na pagsubok - dust-tight at splash-proof, na may mga selyadong cable entry.

96-hour salt-spray testing sa powder coating, pamantayan para sa aming coastal-export program.

Pagsubok sa pagkarga ng dalawahang baril - ang parehong mga output ay tumatakbo nang sabay-sabay sa buong rate ng kapangyarihan upang patunayan ang pinagsamang 14kW na pag-uugali.

Pagsusuri sa temperatura sa -20C hanggang +50C, kasama ang pagiging madaling mabasa ng screen sa malamig na simula.

Walang tower ship na walang sariling serial-numbered test report. Sinasaklaw ng sertipikasyon sa antas ng halaman ang CCC, TUV, UL at CB.

Paano Binuo ang Twin-Gun Tower

Ang 410 x 240 na profile ng column ay laser-cut at sinuntok sa sarili naming mga linya sa halip na binili.

Ang TRUMPF press preno ay bumubuo sa haligi; Hinangin ng mga robot ng FANUC ang mga tahi.

Inilapat ang powder coating, na may mga batch sample na ipinadala sa salt-spray testing.

Ang linya ng AC ay umaangkop sa control unit, contactor, screen at parehong baril sa kanilang mga holster.

Ang IP54 sealing ay sinusuri sa mga entry ng cable at sa bezel ng screen.

Ang bawat tore ay nagpapatakbo ng dalawang baril na sabay-sabay na pagsubok sa pagkarga kasama ang pagbabayad at mga pagsubok sa network.

Itinatala ng QC ang serial number, mga resulta ng pagsubok at mga dokumento ng CE, pagkatapos ay ipapadala ang mga aklat.

Ang karaniwang lead time ay 15-20 araw ng trabaho; kinumpirma ang mga booking sa container bago magsimula ang produksyon.

Isang Dual-Gun Tower o Dalawang Single Charger?

Dalawang magkahiwalay na 7kW charger ang mananalo sa eksaktong isang sitwasyon: kapag ang dalawang bay ay magkahiwalay, tulad ng magkabilang dulo ng isang lote, kung saan ang pagpapatakbo ng cable sa isang shared column ay nagkakahalaga ng higit sa isang pangalawang unit ng enclosure.

Kahit saan pa panalo ang tore sa pera at maintenance. Ang dalawang charger ay nangangahulugang dalawang pundasyon, dalawang screen, dalawang module ng network, dalawang SIM card at dalawang pagbisita sa pag-install. Pinapalitan ng isang tower ang lahat ng iyon ng isa sa bawat isa, kung kaya't kadalasang bumababa ang gastos sa bawat-bay na naka-install ng quarter hanggang third. Ang pagtitipid ay tunay na sapat na ang ilan sa aming mga tagapamahagi ay sumipi na ngayon ng mga twin-gun tower bilang default sa tuwing magkatabi ang dalawang bay.

Sino ang hindi dapat bumili nito: mga site na may isang bay ngayon at walang pangalawang bay na binalak - ang 7kW single-gun tower ay mas mura; o mga lote kung saan ang dalawang charging bay ay dapat manatiling pisikal na nakahiwalay ng higit sa ilang metro. Bilhin ang tore kapag ang dalawang bay ay magkatabi at mananatili sa ganoong paraan.

Bakit Muling Inaayos ng mga Importer ang Pangalawang Lalagyan

Direktang pagpepresyo ng pabrika mula sa Zhejiang Anfu New Energy Technology Co., Ltd. sa Yueqing - itinatag noong 2014, isang pambansang maliit na higanteng negosyo.

Isang SKU na sumasaklaw sa dalawang bay, na nagpapasimple sa stock ng importer at sa pagsasanay ng installer.

Ang mga file ng sertipikasyon (CE plus CCC, TUV, UL at CB) ay handa nang ibigay sa mga lokal na awtoridad at mga utility.

1,000,000+ unit ang naihatid noong 2024 sa 40+ na bansa, na may paulit-ulit na order mula sa mga distributor sa Malaysia, Turkey at Gulf.

Mga opsyon ng OEM at ODM - custom na kulay, logo at pagba-brand ng pagbabayad, na may MOQ na tinalakay bawat proyekto.

Nagpapadala ng 1.4-Metro na Tore na Walang Pinsala

Ang crating ay patayo, na may bracing na nakapalibot sa screen face at parehong holster. Ang mga anchor bolts, ang drilling template at mounting hardware ay sumakay sa parehong crate, kaya nasa installer ang lahat sa unang araw.

Ang 1400 mm na haba ng crate ay ang pangunahing pigura para sa pagpaplano ng lalagyan - ang mga crates ay nakahiga at nakasalansan, at ang isang 20-ft na lalagyan ay nagdadala ng humigit-kumulang 60-80 na mga tore depende sa mga sukat ng crate. Kinukumpirma ng aming shipping desk ang eksaktong bilang bago ka mag-book.

Sinipi namin ang FOB Ningbo o Shanghai bilang default; Available ang EXW at CIF. Saklaw ng mga papeles ang invoice, listahan ng packing, bill of lading at ang kopya ng CE certificate - ay inihanda sa loob ng 15-20 araw ng trabaho na lead time.

Mga Tuntunin ng Serbisyo na Dapat Malaman ng Mga Mamimili

2 taong warranty na sumasaklaw sa parehong baril, screen at module ng pagbabayad.

Mga spare gun assemblies at screen na naka-stock para sa mabilis na pagpapadala - ang dalawang pinakakaraniwang gamit sa pagsusuot.

Mga malalayong diagnostic sa 4G o Ethernet, na may mga update sa firmware na inihatid sa pamamagitan ng backend.

Payo para sa staff ng site: punasan ang screen gamit ang isang tuyong tela linggu-linggo at suriin ang parehong holster kung may cable kinks.

User manual, installation drawing at OCPP setup guide ship with every unit.

Mga Pagkakamali sa Pag-install na Nakakasira ng Magandang Tore

Mali: ibinaon ang supply cable nang walang conduit at umaasang mabubuhay ito. Kanan: patakbuhin ang cable sa conduit sa base ng column, na may service loop para sa muling pagwawakas sa hinaharap.

Mali: ibuhos ang pad sa pamamagitan ng mata at i-shimming ang tore sa antas pagkatapos. Kanan: ibuhos sa ibinigay na template at suriin ang antas bago ang mga kongkretong set.

Mali: hinahayaan ang parehong mga cable na nakahiga sa pasilyo sa pagitan ng mga bay. Kanan: iruta ang bawat baril patungo sa sarili nitong bay para hindi madapa ang mga driver sa cable ng kabilang panig.

Mali: ipagpalagay na ang WiFi ng opisina ay umaabot sa magkabilang bay. Kanan: i-verify ang signal sa posisyon ng column bago ibuhos - o magkasya sa isang 4G SIM.

Mali: nilaktawan ang grounding check dahil mukhang solid ang tore. Kanan: i-verify ang earth continuity sa grounding rod ng pad sa panahon ng commissioning.

Mga Kuwento ng Operator mula sa Two-Bay Sites

Isang property manager sa Athens ang naglagay ng walong tower sa dalawang bloke ng apartment noong huling bahagi ng 2024, kung saan ang mga residente ay nagbabahagi ng apat na twin-gun unit para sa walong bay. Ang kanyang tala pagkatapos ng anim na buwan: ang isang gun holster ay kailangang muling higpitan, at ang mga residente ay nagtalo tungkol sa wala nang iba pa - na, para sa isang condo board, ay binibilang bilang isang tahimik na tagumpay.

Pinapatakbo ng Dutch parking operator ang tore sa isang P+R lot sa labas ng Utrecht - dalawang bay, isang column, card payment. Ang kanyang komento: ang pangalawang bay ay karaniwang libreng imprastraktura, binayaran lamang namin ang dagdag na baril. Ang maliit na reklamo ay ang posisyon ng screen: maayos na nakatayo, awkward kung gusto mong panoorin ito mula sa kotse.

Sinabi ng isang Turkish distributor na bumibili ng 14kW na tower para sa mga hotel chain na pinutol ng tore ang kanyang per-bay install time mula dalawang araw hanggang isa. Ang kanyang hinaing: ang ibinigay na template ay nagpapalagay ng isang antas ng lote, at dalawa sa kanyang mga site ay nangangailangan muna ng maliliit na pagsasaayos ng leveling.

Mga Tanong Tungkol sa Dual-Gun Charging

T: Kung dalawang sasakyan ang nag-charge nang sabay-sabay, anong bilis ang makukuha ng bawat isa?

A: Ang bawat baril ay naghahatid ng hanggang 7kW nang sabay-sabay, isang pinagsamang 14kW - alinman sa bay ay hindi nagpapagutom sa isa.

Q: Maaari bang maihatid ng isang baril ang lahat ng 14kW?

A: Hindi. Ang kisame ng bawat baril ay 7kW, kaya ang isang kotse ay naniningil pa rin ng hanggang 7kW; piliin ang 22kW o 44kW na tore kung kailangan mo ng higit pa sa bawat sasakyan.

Q: Ilang parking bay ang nagsisilbi sa isang tore?

A: Dalawa, isa sa bawat baril, perpektong magkatabi - ang bawat cable ng baril ay umaabot sa sarili nitong bay.

Q: Kailangan ba ng tower ng dalawang magkahiwalay na circuit ng kuryente?

A: Hindi - isang 220VAC +/-20% feed ang nagsisilbi sa parehong baril sa pamamagitan ng internal control unit.

T: Sapat ba ang 14kW para sa isang modernong EV sa magdamag?

A: Oo. Ang 7kW bawat kotse ay nagdaragdag ng humigit-kumulang 45 km ng saklaw bawat oras, kaya ang isang magdamag na session ay sumasakop sa isang buong baterya para sa karamihan ng mga pampasaherong EV.

Q: Ano ang halaga sa bawat bay kumpara sa dalawang solong charger?

A: Sa karaniwang mga site ang naka-install na gastos sa bawat bay ay 25-35% na mas mababa, pangunahin mula sa pagbabahagi ng pundasyon, module ng network at pagbisita sa pag-install.

Q: Maaari ko bang pamahalaan ang dalawang baril nang independyente sa backend?

A: Oo - bawat baril ay isang hiwalay na OCPP connector sa isang device, kaya maaari kang magpresyo, mag-iskedyul at mag-ulat sa bawat bay.

Q: Ano ang lead time?

A: 15-20 araw ng trabaho, kasama ang buong pakete ng dokumento at sertipiko ng CE na ipinadala mula sa Ningbo o Shanghai.
