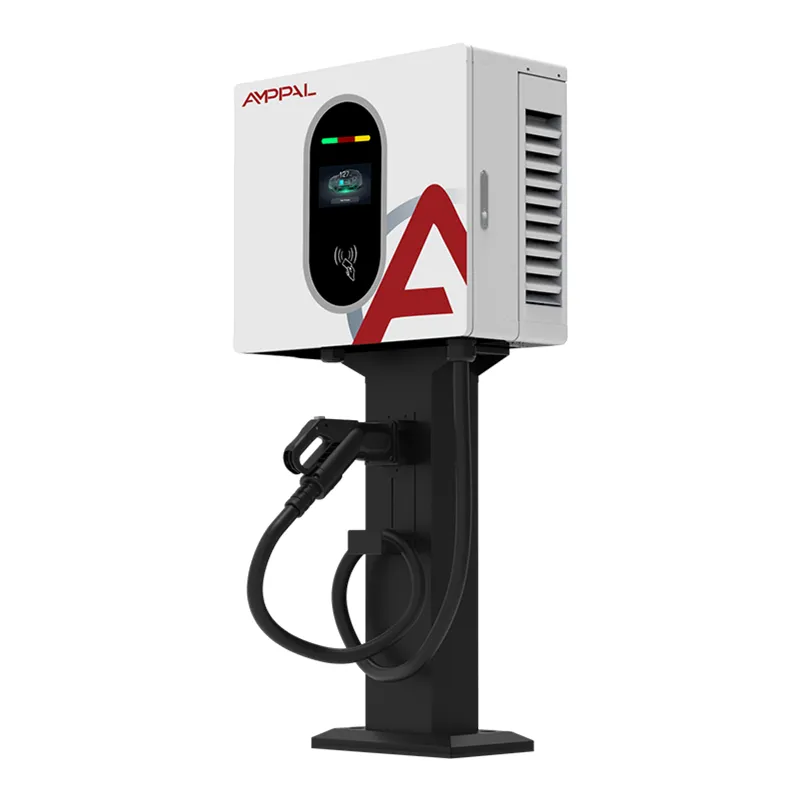

40kW High-Power Wall-Mounted DC EV Charger para sa mga Fleet Depot

Ang Pinakamataas na Kapangyarihang Ilalagay Namin sa Isang Pader

Apatnapung kilowatts ay ang praktikal na kisame para sa wall mounting, at kami ay direktang tungkol sa kung bakit. Sa itaas nito, ang heat output at unit mass ay ginagawang maling sagot sa inhinyero ang bracket sa dingding — mapupunta ka sa isang mabigat na kahon, sapilitang mga hadlang sa bentilasyon, at isang pag-aayos ng istruktura na tatanggihan ng karamihan sa mga may-ari ng gusali na mag-sign off. Ang AF-DC-040-B-A-O-2-H ay nakaupo mismo sa hangganang iyon.

Mahalaga ang makukuha mo sa pananatili sa ibaba nito. Walang konkretong plinth, walang cable trench, walang pagkawala ng parking bay sa mismong charger, at walang permanenteng pagbabago sa ibabaw na maaari mo lamang iupahan. Sa isang underground na paradahan ng kotse na may 2.2 metrong kisame, ang isang wall-mounted unit ay madalas ang tanging opsyon na pisikal na gumagana.

Ang output ay 0-133A sa kabuuan ng 200-1000VDC — ang parehong boltahe na window ng aming 60kW at 120kW na mga cabinet, mula sa isang kahon na sumasakop sa mas kaunting lugar sa dingding kaysa sa isang domestic radiator.

Kung Ano ang Talagang Nagliligtas sa Iyo ng Pag-mount sa Wall

Walang mga gawaing sibil: ang cabinet na nakatayo sa sahig ay karaniwang nangangailangan ng pundasyon, pagruruta ng conduit at muling pagbabalik. Ang wall mounting ay nag-aalis ng linyang iyon sa gastos ng proyekto.

Walang nawalang parking bay: ang isang floor cabinet kasama ang safety clearance nito ay gumagamit ng magagamit na lugar. Naka-bold sa isang pader o haligi, ang unit ay hindi kukuha ng anuman.

Magagawa sa ilalim ng mababang kisame: sa taas na 660mm sa isang bracket, umaangkop ito sa mga paradahan ng sasakyan sa basement kung saan ang isang 1.9-metrong cabinet ay hindi makakalampas sa paghihigpit sa taas ng ramp.

Nababaligtad na pag-install: sa mga inuupahang lugar ang unit ay lumalabas sa dingding at ang mga pag-aayos ay ginawang maayos. Aaprubahan ito ng maraming panginoong maylupa kapag tumanggi sila sa mga saligan.

Parehong 450 × 660 × 240 footprint gaya ng aming 20kW at 30kW na mga modelo: ang mga mixed-power na site ay nagbabahagi ng isang disenyo ng bracket at isang listahan ng mga reserba.

133A na output sa buong hanay ng boltahe: ang kasalukuyang rating ay humahawak sa 800V sa halip na mahuli, na kung saan ang mga manipis na tinukoy na mga kakumpitensya ay kulang.

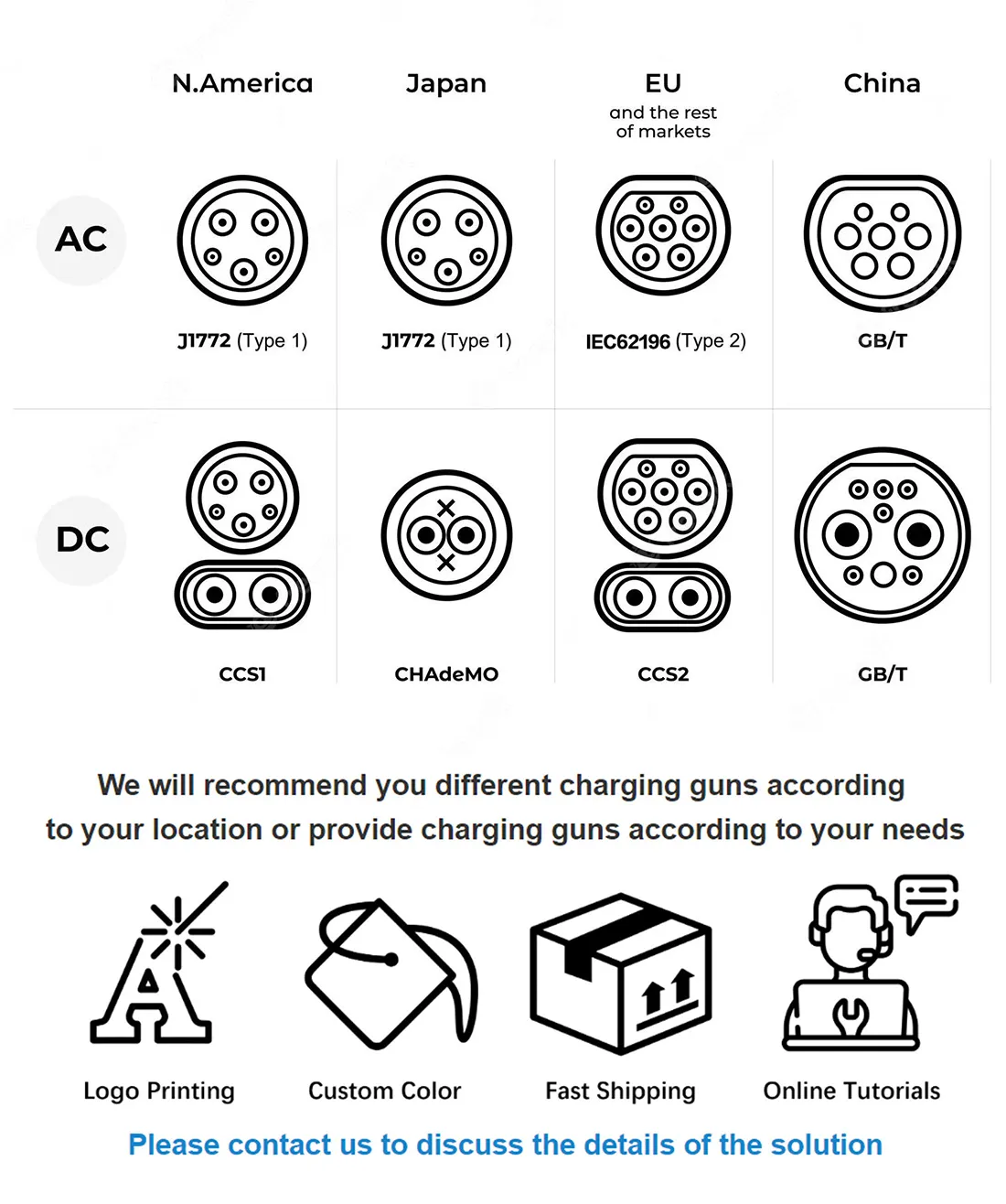

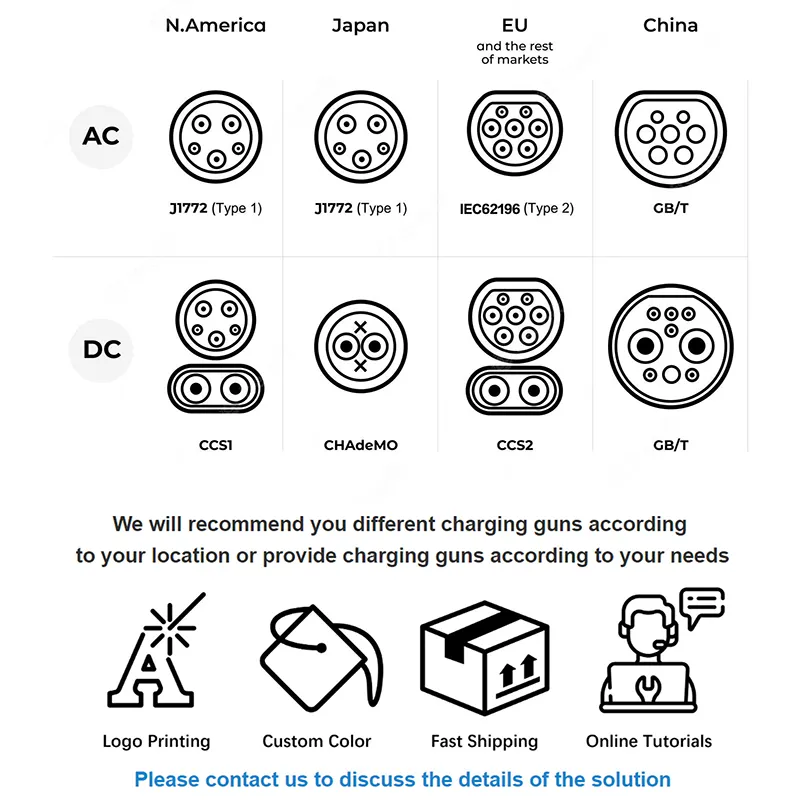

Teknikal na Pagtutukoy

Mga Site Kung Saan Ang Modelong Ito ang Tanging Sensible Fit

Mga paradahan sa ilalim ng lupa at maraming palapag: ang taas ng kisame at clearance ng ramp ay nag-aalis ng mga cabinet sa sahig; Ang pag-mount ng haligi ay nababagay sa yunit na ito.

Mga inuupahang retail forecourts: ang mga nangungupahan na hindi makabasag ng lupa ay gusto pa rin ng DC charging on site.

Mga sentro ng makasaysayang o pinaghihigpitan sa pagpaplano: ang mga awtoridad na tumatanggi sa mga bagong kasangkapan sa kalye ay kadalasang pinahihintulutan ang isang unit na nakadikit sa dingding sa isang kasalukuyang istraktura.

Compact urban filling stations: forecourt area ay nakatuon na sa mga isla ng gasolina at sirkulasyon; Ang espasyo sa dingding sa gusali ng tindahan ay libre.

Mga depot na gusali na may kasalukuyang tatlong-phase na board sa dingding: maikling cable run, minimal na trabaho sa pag-install, mabilis na pag-commissioning.

Thermal Design sa Wall-Mount Limit

Ang isang 40kW converter na tumatakbo sa 95% na kahusayan ay nagpapalabas ng halos dalawang kilowatts bilang init. Sa isang cabinet sa sahig na ang init ay may malaking volume at isang mataas na tsimenea upang gumana. Sa isang pader ay wala ka, kaya ang daanan ng daloy ng hangin ay kailangang ma-engineered sa halip na ipagpalagay.

Mababa ang intake sa enclosure, mataas ang tambutso, at ang panloob na nakakagulo ay nagpapanatili ng mainit na hangin mula sa control electronics at sa metro - mga bahagi na ang katumpakan ay naaanod kapag nagluluto ang mga ito. Ang mga fan ay kinokontrol sa temperatura at tumatakbo lamang hangga't kinakailangan ng mga kondisyon, na nagpapanatili din sa unit na katanggap-tanggap na tahimik sa isang bloke ng tirahan.

Progresibo ang rollback ng output kaysa binary. Kung ang ambient temperature at ang load ay itulak ang temperatura ng module patungo sa limitasyon nito, ang charger ay unti-unting binabawasan ang kasalukuyang at ang session ay mas tumatagal. Hindi ito nadadapa at tinatapon ang driver. Ang pag-uugaling ito ay higit na mahalaga sa mga nakapaloob na basement na mga paradahan ng kotse na may limitadong air exchange, na kung saan mismo na-install ang mga unit na ito.

Mga Rekord ng Pagsubok at Sertipikasyon

Pagsunod sa EN IEC 61851-1:2019 at EN IEC 61851-23:2014; Ang dokumentasyon ng CE at serialized na test report ay ipinadala sa bawat unit.

Extended thermal soak na partikular sa modelong ito — buong 40kW load na hawak habang naka-log ang enclosure at module temperature, dahil ito ang pinakamataas na heat density sa aming wall-mounted range.

100% dielectric strength at insulation resistance testing.

Pag-verify ng metro laban sa isang naka-calibrate na sanggunian; Ang katumpakan ng antas 1.0 ay nakumpirma sa bawat yunit at naitala laban sa serial number.

IP54 verification at 96-hour salt spray sa enclosure finish.

Magagamit ang data ng bracket at pag-aayos ng pull-test kapag hiniling — kapaki-pakinabang kapag ang isang surveyor ng gusali ay humihingi ng katwiran sa istruktura bago aprubahan ang pag-install.

Mga Hakbang sa Paggawa

1. Component verification sa goods-in: mga power module, contactor, meter, connector at fan na nasuri ayon sa detalye.

2. CNC punching at press-brake na bumubuo ng mga panel ng enclosure; Ang mga airflow aperture ay bahagi ng punch program, hindi na drill sa ibang pagkakataon.

3. Robotic welding ng frame at bracket interface, na sinusundan ng seam finishing.

4. Paghahanda sa ibabaw at electrostatic powder coating na may oven na lunas.

5. Power train assembly — naka-install ang mga module, busbar at internal baffling; lahat ng power terminal ay torqued at witness-marked.

6. Control at metering assembly, harness routing na pinananatiling malayo sa hot air path.

7. Paglo-load ng firmware, pagkakalibrate ng sensor, pag-verify ng metro laban sa sanggunian.

8. Pinalawig na full-load na thermal run, pagsubok sa kaligtasan, pagsuri sa IP, pagkatapos ay i-export ang packing.

40kW sa isang Wall, o 60kW sa Floor?

Ito ang desisyon na ginagawa ng karamihan sa mga mamimili sa antas ng kapangyarihang ito, kaya narito ang aming tapat na pagbabasa nito.

Piliin ang 40kW wall unit kapag hindi available ang floor space, ipinagbabawal o hindi matipid ang mga groundwork, pinaghihigpitan ang taas ng kisame, o dapat na maibabalik ang pagkakabit. Gumuhit ito ng humigit-kumulang 60A bawat yugto, na kayang tanggapin ng maraming umiiral na commercial board nang walang pag-upgrade.

Pumili ng 60kW floor-standing unit kapag mayroon kang espasyo at kapasidad ng supply, gusto ng dual-gun operation, o kailangan ng mas maiikling session para sa pampublikong forecourt. Ang bawat kilowatt na inihatid ay kadalasang mas mahusay na halaga, at mas madali ang pagseserbisyo sa isang floor cabinet — gumagana ang technician na nakatayo sa ground level kaysa sa isang platform. Kung ang parehong mga opsyon ay tunay na bukas sa iyo, ang floor unit ay karaniwang ang mas malakas na pagbili. Nakukuha ng produktong ito ang lugar nito kapag hindi.

Paano Namin Tinukoy Laban sa Kakumpitensyang 40kW Units

Kasalukuyan sa mataas na boltahe: hawak namin ang 133A sa buong window ng 200-1000VDC. Humiling ng parehong figure sa 800V mula sa anumang alternatibo bago ihambing ang mga presyo.

Thermal behavior under derating: itanong kung ano ang nangyayari sa 45°C ambient sa isang nakapaloob na espasyo. Ang progresibong rollback ay nagpapanatili ng mga session na tumatakbo; ang isang mahirap na paglalakbay ay hindi.

Pagsukat: Antas 1.0 bilang pamantayan, naitala ang pagkakalibrate sa bawat serial number.

Dokumentasyon sa istruktura: ibinigay na data ng bracket pull-test, na nagpapaikli sa pag-apruba ng gusali sa mga komersyal na lugar.

Mga terminong pangkomersyal: MOQ 1 unit standard na may 15-20 araw ng trabaho na lead time; 50 units at 25-30 working days para sa custom na pagba-brand. Dalawang-taong warranty, extendable.

Packaging, Timbang at Pagpaplano ng Pagkarga

Ang bawat yunit ay nagpapadala sa isang limang-layer na karton sa paligid ng 540 × 750 × 330mm, kabuuang timbang na humigit-kumulang 52kg. Ito ang pinakamabigat sa tatlong mga modelong naka-mount sa dingding, kaya magplano para sa mekanikal na paghawak o dalawang tao sa lugar ng pag-install.

Sampung unit sa bawat export pallet sa heat-treated na fumigation-free timber, naka-strapped at stretch-wrapped. Ang isang 20-foot container ay tumatagal ng humigit-kumulang 80 palletised unit, isang 40-foot high cube na humigit-kumulang 170.

Ang mga available na termino ay EXW, FOB Ningbo o Shanghai, CIF at DDP para sa karamihan ng mga destinasyon sa Europe at Gulf. Ang mga sample na unit ay dumadaan sa hangin o express courier sa loob ng 5-7 araw. Kasama sa mga dokumento sa pagpapadala ang komersyal na invoice, listahan ng pag-iimpake, deklarasyon ng pagsunod sa CE, serialized na ulat ng pagsubok at sertipiko ng pinagmulan kapag hiniling.

Mga Suporta at Magagamit na Bahagi

Dalawang taong warranty sa mga power module, control board, meter, contactor, fan at screen.

Itinuturing ang mga fan bilang isang item na magagamit at maaaring palitan sa site sa loob ng wala pang tatlumpung minuto nang nakahiwalay ang unit — hindi na ibabalik sa pabrika.

Remote fault-code retrieval sa pamamagitan ng OCPP sa mga konektadong site; karamihan sa mga diagnosis ay nakumpleto nang walang pagbisita.

Ang mga ekstrang bahagi ay ipinadala sa loob ng 48 oras ng kumpirmadong pagkakamali, 3-5 araw ng trabaho sa pamamagitan ng express courier.

Ang quarterly na paglilinis ng filter ay ang nag-iisang gawain sa pagpapanatili na pinakamahalaga sa modelong ito, dahil sa density ng init nito. Ang manu-manong mga dokumento ang pamamaraan na may mga litrato.

Mga Pagkakamali sa Pag-install na Partikular sa isang 40kW Wall Unit

Mali: pag-aayos sa magaan na blockwork o isang stud partition. Kanan: reinforced concrete, solid masonry o isang steel frame na gawa sa layunin. Ang yunit ay lumampas sa 45kg bago ang cable at baril ay nakakabit.

Mali: pag-install sa isang selyadong basement bay na walang pagsusuri sa bentilasyon. Kanan: kumpirmahin ang air exchange sa espasyo. Ang dalawang kilowatts ng tuluy-tuloy na init sa isang saradong silid ay nagpapataas ng temperatura ng kapaligiran at nag-trigger ng rollback.

Mali: i-mount ang unit sa taas ng ulo upang makatipid ng espasyo. Kanan: panatilihing nasa antas ng mata ang screen at kumportableng maabot ang holster ng baril. Ang awkward ergonomics ay bumubuo ng mga tawag sa suporta at mga nasirang cable.

Mali: maliit ang laki ng supply cable para sa takbo ng apatnapung metro o higit pa. Kanan: kalkulahin ang pagbaba ng boltahe sa aktwal na ruta sa 60A bawat yugto, hindi lamang kasalukuyang kapasidad na nagdadala.

Mali: tinatakpan ang unit laban sa recess sa dingding na walang clearance sa likuran. Kanan: sundin ang bracket spacing. Ang rear clearance ay bahagi ng cooling design, hindi isang installation preference.

Mga Ulat Mula sa Mga Naka-install na Site

Isang shopping center operator sa Istanbul ang nag-install ng anim na unit sa basement column noong 2025 matapos mabigo ang isang floor-standing proposal sa ramp height survey. Iniulat ng kanilang project engineer na ang mapagpasyang teknikal na punto ay ang thermal rollback na pag-uugali — ang basement ay mainit-init noong Agosto at nakaranas sila ng mga mahirap na biyahe kasama ang mga kagamitan ng nakaraang supplier.

Ang isang sangay ng pag-arkila ng kotse sa paliparan ng Tbilisi ay nagpapatakbo ng apat na yunit sa ilalim ng isang canopy. Ang kanilang fleet supervisor ay nagsabi na ang 133A ay sapat na upang iikot ang isang ibinalik na sasakyan sa pagitan ng mga rental, at ang wall mount ay nagpanatiling ganap na magagamit ang lahat ng apat na bay, na hindi magkakaroon ng layout ng cabinet.

Isang installer sa Germany na naglagay ng higit sa dalawampu nito sa mga bloke ng tirahan ay nagtaas ng isang pare-parehong punto ng feedback: ang bracket pull-test na dokumentasyon ay kung ano ang nagpapatibay sa mga ito ng pamamahala ng gusali, at hinihiling niya ito sa bawat proyekto.

Mga Karaniwang Tanong Bago Pagbili

Q: Maaari bang kunin ito ng pader?

A: Ang unit ay nasa 45kg. Kinakailangan ang solid masonry o reinforced concrete; nagbibigay kami ng data ng pull-test para sa bracket kapag hiniling.

Q: Anong kasalukuyang supply ang kailangan nito?

A: Humigit-kumulang 60A bawat bahagi sa 380V tatlong yugto sa ilalim ng buong pagkarga.

T: Gumagana ba ito sa isang saradong underground na paradahan ng kotse?

A: Oo, napapailalim sa pagtatasa ng bentilasyon. Ito ay nagwawaldas ng halos 2kW ng init nang tuluy-tuloy sa buong pagkarga.

Q: Gaano kabilis ang isang session?

A: Humigit-kumulang 45-55 minuto para sa 20-80% sa karaniwang 60kWh pack, napapailalim sa kung ano ang tinatanggap ng BMS ng sasakyan.

Q: Ang 40kW ba ang pinakamalaking unit na naka-mount sa dingding na ginagawa mo?

A: Oo. Sa itaas nito, nagtatayo kami ng mga floor-standing unit, dahil ang wall mounting ay humihinto sa pagiging tamang solusyon sa engineering.

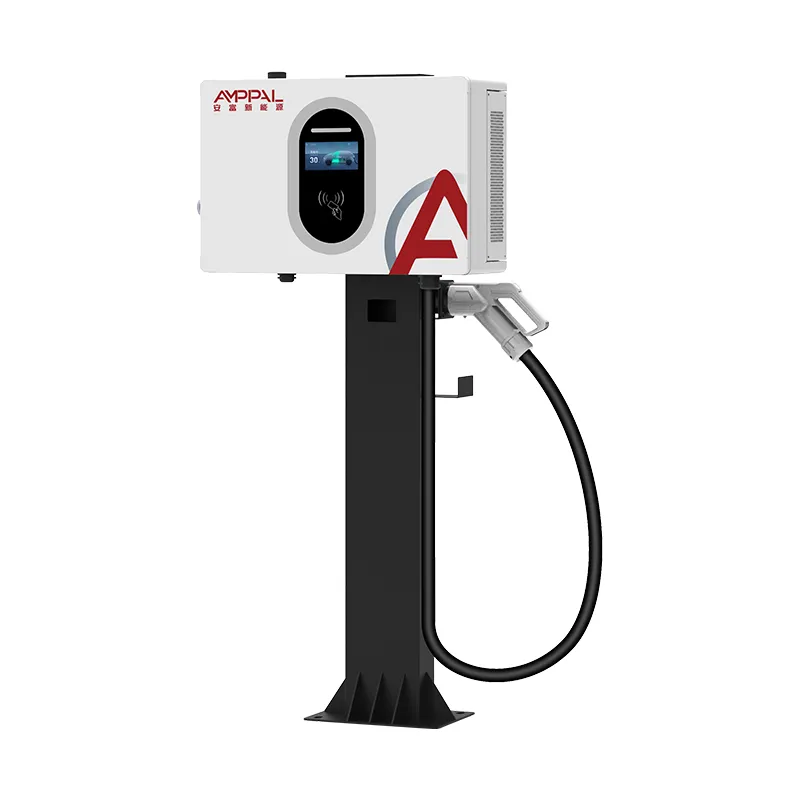

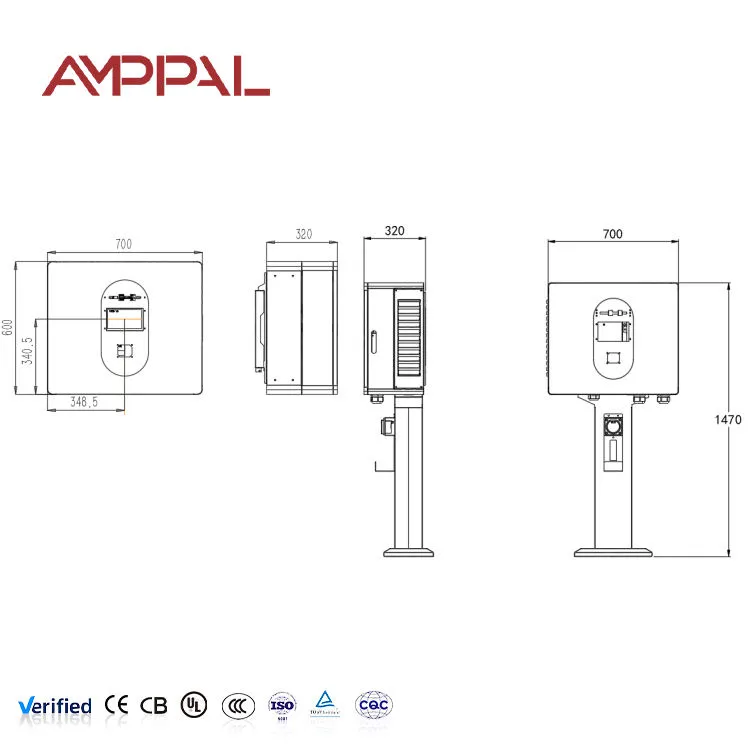

Q: Maaari ba itong i-pole-mount sa halip?

A: Oo, kasama ang aming pole-mount kit, sa kondisyon na ang poste ay na-rate para sa load. Tukuyin sa oras ng pag-order.

Q: Sinusuportahan ba nito ang dalawahang baril?

A: Hindi. Isa itong baril. Para sa sabay-sabay na multi-vehicle charging, tingnan ang aming split-type na power cabinet.

Q: Ano ang antas ng ingay sa isang gusali ng tirahan?

A: Ang mga tagahanga ay kontrolado ng bilis at tahimik sa part load. Sa ilalim ng sustained full load sa isang nakakulong na espasyo, asahan ang ingay na maihahambing sa isang outdoor air-conditioning condenser.
