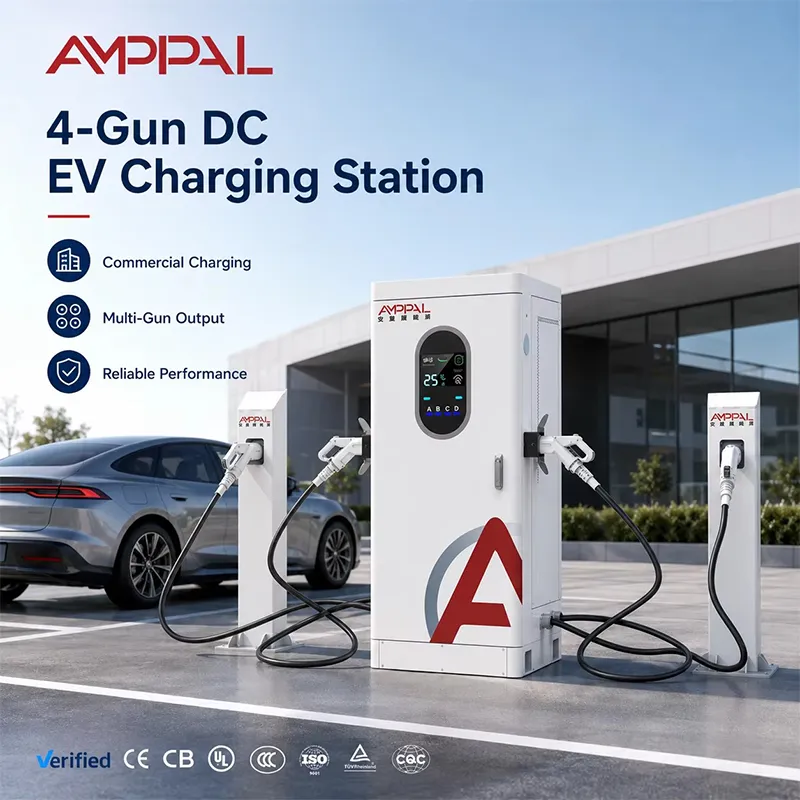

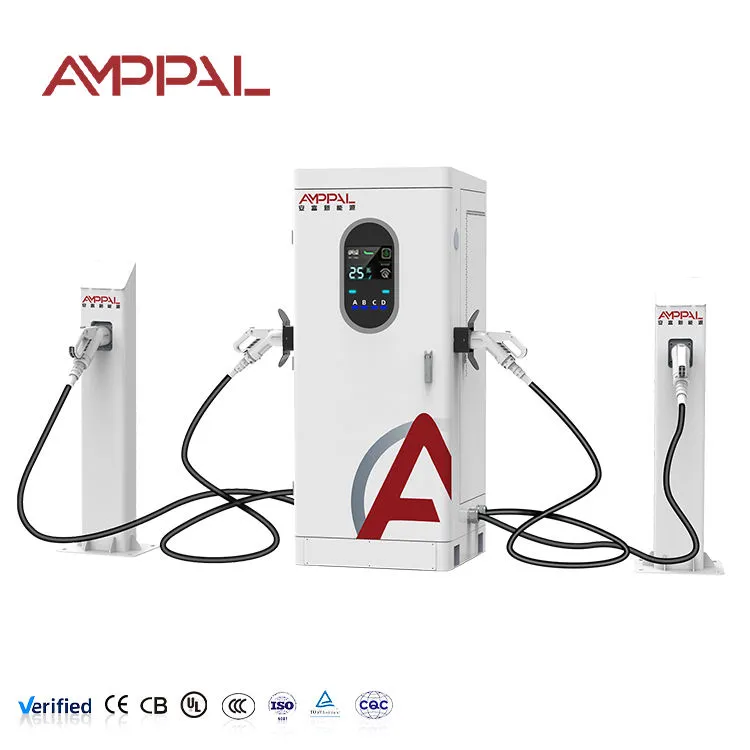

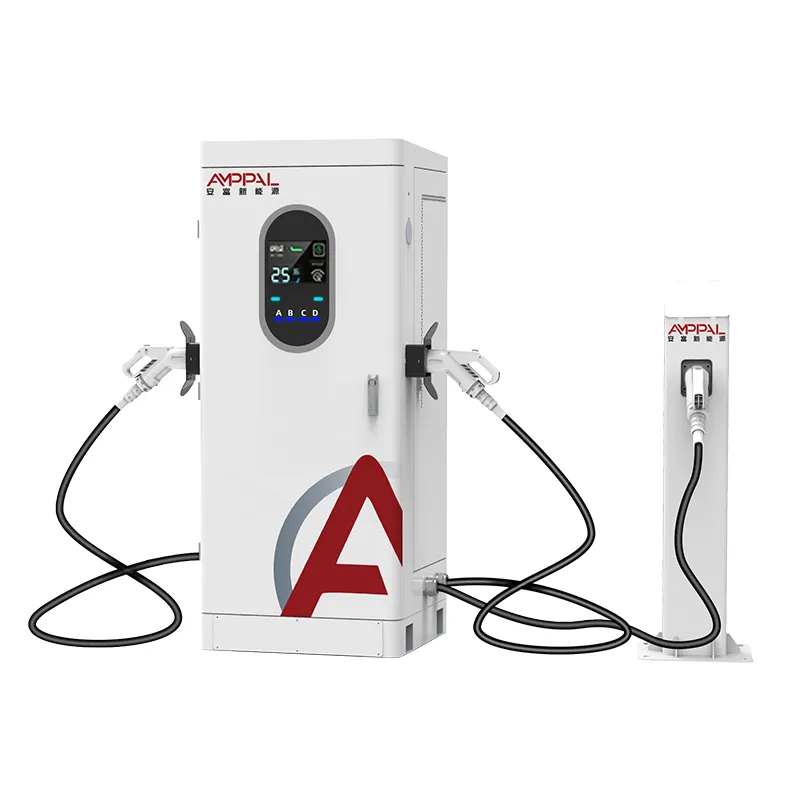

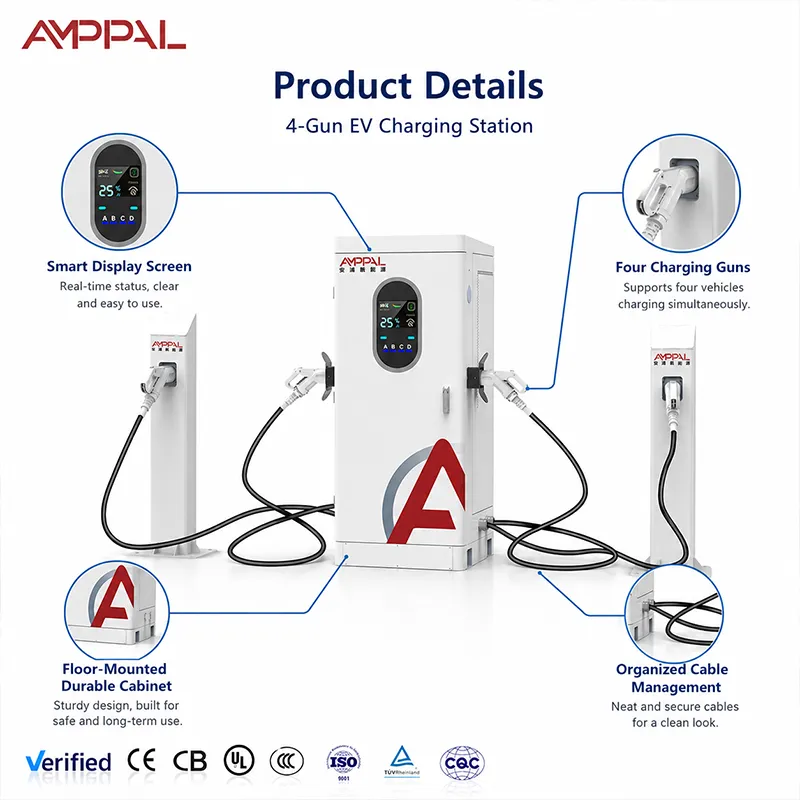

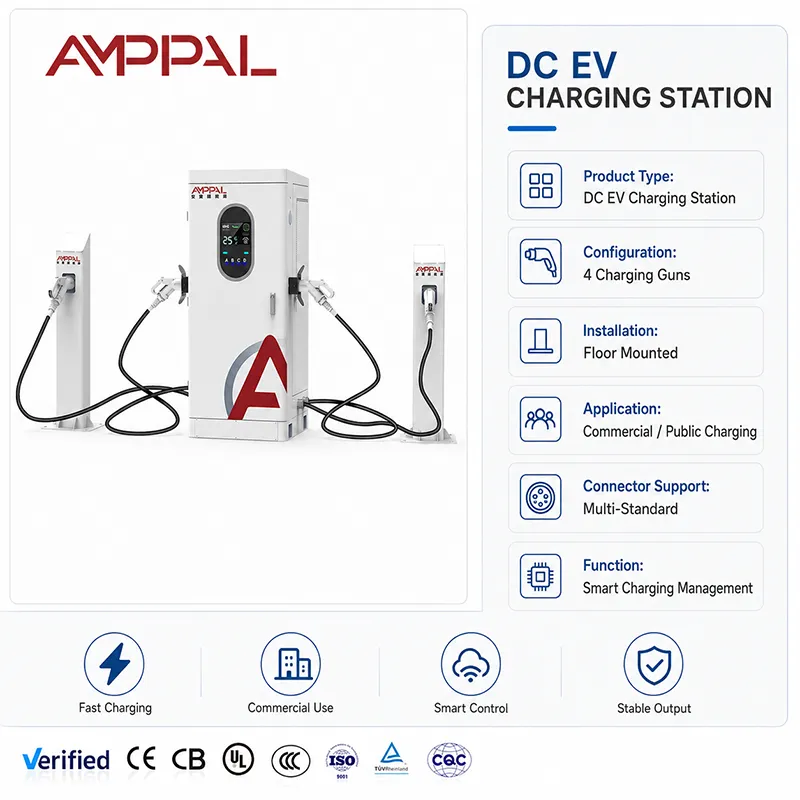

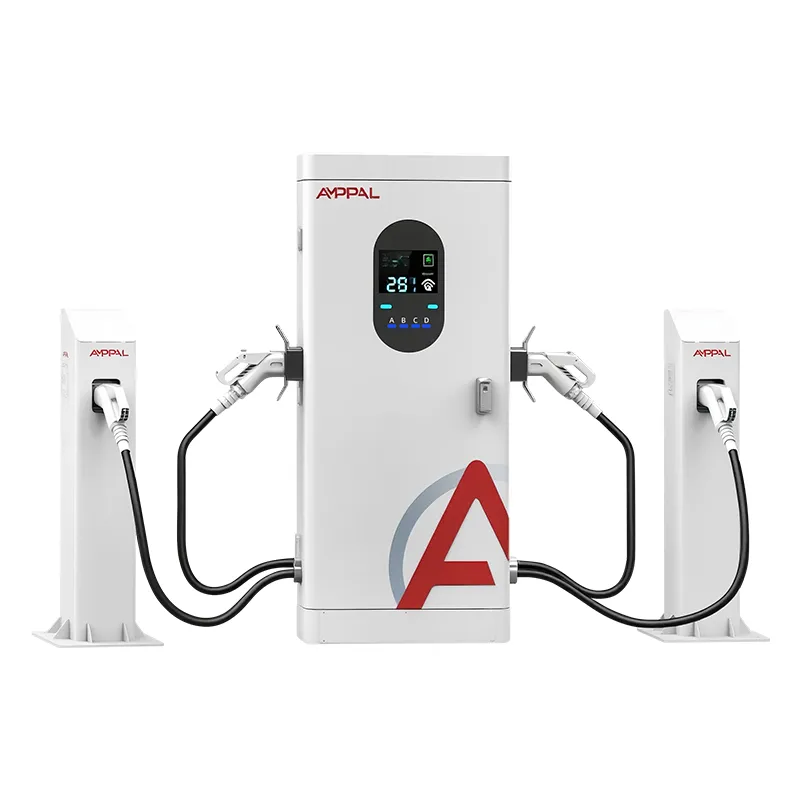

160kW Multi-Connector DC Fast EV Charging Station para sa Commercial Fleet

Ano ang 160kW na Kumalat sa Apat na Baril na Binibili Mo

Karamihan sa mga gumagawa ng istasyon ay nagsisimula sa maling tanong: "gaano kalaki ang charger?" sa halip na "ilang sasakyan sa isang araw ang dapat itong ihatid?" Ginagawa ng page na ito ang aritmetika na gagawin ng isang bangkero bago pumirma. Ang AF-DC-160-Y-D-Z-4-H ay isang apat na baril na pinagsamang DC cabinet — 160kW ng output, mga posisyong A/B/C/D, isang 380V input — at ang buong pang-ekonomiyang argumento nito ay ang bilang ng baril, hindi ang peak power, ang nagtatakda ng kisame ng iyong kita. Ang isang solong 160kW na baril ay nagsisilbi sa isang kotse sa isang pagkakataon.

Isipin ito bilang seguro sa kapasidad. Ang mga sasakyang dumarating sa isang tunay na istasyon ay isang lottery: isang taxi na gustong 40 minuto, isang commuter na gustong 20, isang trak na gustong 90. Isang one-gun unit ang nagse-serye ng loterya na iyon — ang bawat kotse ay naghihintay ng kanilang turn.

Ang Economics Arguments para sa Apat na Baril Sa halip na Isa

Parehong kapangyarihan, hanggang apat na magkakasabay na session: ang cabinet na ito at isang solong baril na 160kW ay gumuhit ng parehong feed; pinipigilan lang ng cabinet ang isang sasakyan na humarang sa buong pila.

Tumataas ang paggamit ng baril dahil mas mababa ang bar para sakupin ang baril: anumang sasakyan ay maaaring tumagal ng anumang posisyon, habang ang isang 800V-lamang na mabilis na linya ay tinatanggihan ang mga mas lumang 400V na sasakyan.

Bumababa ang average na oras ng paghihintay nang hindi bumibili ng higit pang grid: teorya ng pila sa pagsasanay — apat na maiikling serbisyo ang pumalo sa isang mahabang serbisyo para sa parehong enerhiya.

Mas madaling maabot ang mga target na kita sa bawat baril: Ang 160kW na hinati sa apat na baril ay 40kW na average bawat posisyon, at ang isang araw ng tuluy-tuloy na mga session ay nagbabayad nang mas mahusay kaysa sa parehong kWh sa pamamagitan ng isang baril.

Mas mababang gastos sa pag-install bawat sasakyan: isang cabinet, isang feeder, isang foundation, isang OCPP registration — kumpara sa dalawang single-gun unit.

Ang 250A na kisame ay sapat na mapagbigay: sa 400V ang isang nag-iisang baril ay maaaring humila ng 100kW; sa 800V isang nag-iisang kotse ay tumatagal ng hanggang 160kW. Ang pool ay bihira ang bottleneck sa halo-halong trapiko.

Teknikal na Pagtutukoy

Mga Uri ng Site Kung Saan Ang Bilang ng Baril ay Tinatalo ang Power ng Unit

Paradahan sa lugar ng trabaho at depot kung saan nakaupo ang mga kotse sa loob ng 30-90 minuto — sapat na ang haba ng dwell time na hindi kompromiso ang average na 40kW.

Munisipal na curbside o mga supermarket lot na may hindi inaasahang pagsabog ng pagdating.

Mga site na may hard grid cap: 160kW ang kadalasang pinakamalaking draw na pinahihintulutan ng katamtamang allowance nang walang pag-upgrade ng transformer.

Ang mga istasyon ng gasolina ng franchise ay nagdaragdag ng kanilang mga unang EV na isla sa kasalukuyang kapasidad ng kuryente.

Fleet yards na ang mga sasakyan ay 400V-class; pinapanatili ng layout ng apat na baril ang bawat sasakyan na naka-charge nang walang high-voltage lane.

Paano Nagsisilbi ang 160kW Pool sa Apat na Sasakyan sa Pagkakasunod-sunod

Pinapanatili ng cabinet ang pool sa kabuuang 160kW at ibibigay ito ayon sa panuntunang itinakda mo — first-come-first-served, even split, o priority. Sa ilalim ng even split, apat na okupado na baril ang bawat isa ay tumatakbo malapit sa 40kW; aalis ang isang 50kWh na sasakyan sa 40% state of charge sa humigit-kumulang 60-75 minuto.

Ang detalye ng pera ay utilization. Ang isang one-gun 160kW charger ay walang kinikita habang walang ginagawa; kumikita ang cabinet na ito sa tuwing abala ang alinman sa apat na posisyon. Patakbuhin ang arithmetic gamit ang sarili mong taripa: 40 session sa isang araw na may average na 20kWh bawat isa ay 800kWh sa pamamagitan ng cabinet.

Bumabalik ang data ng session bawat baril sa ibabaw ng OCPP 1.6/2.0, kaya manonood ka ng paggamit linggo-linggo at ilipat ang mga panuntunan sa paglalaan kapag hindi maganda ang performance ng isang posisyon. Ang feedback loop na iyon ay ang pagkakaiba sa pagitan ng pagmamay-ari ng charger at pagmamay-ari ng linya ng kita.

Ang Talagang Saklaw ng Aming Mga Ulat sa Pagsubok

Full-cabinet EMC at dielectric type tests, hindi module-only sample — ang file na gustong basahin ng isang European tender officer.

96-hour salt spray sa IP54 enclosure at gun housings, na may mga larawan sa loob ng ulat.

Isang 50C thermal-soak run na nagpapakita kung saan bumababa ang output, kaya hindi kailanman natuklasan ng site plan ang limitasyon sa Agosto.

Pag-verify ng pagpasok ng IP54 sa mga seal at gland, kasama ang mechanical shock sa enclosure.

Ang mga sertipiko ng CE, TUV, UL, CB at CCC ay kasalukuyan at available kapag hiniling, na may serialized as-built test record bawat unit.

Paano Pinapanatili ng 1 Milyong Yunit sa isang Taon ng Kapasidad ang Mga Lead Time sa 15-20 na Araw ng Paggawa

1. Sheet metal: TRUMPF laser cutting at CNC press brakes sa Yueqing; ang enclosure ay nagsisimula bilang isang coil ng bakal, hindi isang bahagi ng catalog.

2. Powder coating na may batch salt-spray sampling.

3. PCBA sa nakalaang DC line — Ang AC at DC assembly floor ay magkahiwalay, kaya ang tooling at kalinisan ay hindi magkakahalo.

4. Busbar at power-module assembly na may mga tool na kinokontrol ng torque; ang bawat joint ay naitala.

5. Four-gun wiring: per-position contactors, metering at strain relief.

6. Firmware at OCPP handshake testing laban sa isang test platform.

7. Full-load burn-in sa isang load bank, naka-log sa bawat cabinet.

8. Pangwakas na QC, serialization at handover sa pag-iimpake — ito ang dahilan kung bakit ang karaniwang quote ay nagsasabing 15-20 araw ng trabaho, at kung bakit karaniwan naming tinatalo ito.

Gabay sa Pagpapalaki: Kapag ang 160kW ay Lumampas sa 2x80kW o isang Single 160kW

Paghambingin ang tatlong opsyon sa iyong site. Isang solong baril na 160kW: pinakamurang cabinet, pinakamahusay na karanasan sa solong sasakyan, pinakamasamang gawi sa pila. Dalawang 80kW single-gun units: dalawang lane, ngunit ang bawat isa ay malapit sa 80kW at magbabayad ka para sa dalawang feeder at dalawang foundation. Isang 160kW na apat na baril: apat na lane mula sa isang feeder; ang isang nag-iisang kotse ay nakakakuha pa rin ng hanggang 160kW (250A ceiling na nagpapahintulot sa 800V).

Kapag hindi: kung ang iyong mga driver ay lahat ng mga trak na nangangailangan ng 150kW-plus bawat session, apat na 40kW-average na lane ang maling hugis — bumili ng nakalaang malalaking unit. Kung ang mga session ay dapat matapos sa ilalim ng 15 minuto, wala sa 160kW na klase ang nag-aayos nito. At kung ang iyong site ay hindi kailanman nakakakita ng higit sa dalawang kotse nang sabay-sabay, ang isang dalawang-gun na unit ay mas mura.

Limang Contractual Facts ang Unang Tinanong ng Mga Mamimili

Oras ng lead: 15-20 araw ng trabaho mula sa pag-apruba ng deposito at artwork — nakasulat sa quotation, hindi natuklasan sa ibang pagkakataon.

MOQ: nakasaad sa bawat modelo sa quote; ang mga sample na unit ay unang nagpapadala upang ang claim sa kalidad ay masusubok bago ang volume.

Warranty: dalawang taon, antas ng module at baril — ang mga bahaging nabigo, hindi ang pintura.

Customization: OEM branding, kulay, mga label ng baril at backend na pagbibigay ng pangalan sa oras ng order; ang pabrika ay gumawa ng OEM/ODM para sa mga mamimili sa 40+ na bansa.

Reference scale: 1 million+ units cumulative delivered by 2024, 200+ stations operated by our own team, 500 liquid-cooled units for Saudi NEOM — the factory has skin in the game.

Nagpapadala ng 1820x750x735 Cabinet na Walang Drama

Ang sobre ng crate ay humigit-kumulang 2.0 x 0.95 x 1.0 m kasama ang mga foam-lined gun compartment; ang gabinete ay naglalakbay nang patayo, ang mga baril ay sinigurado laban sa paggalaw. Lumalabas ang kabuuang timbang sa listahan ng packing, na ipinapadala namin bago umalis ang trak upang makapagplano ang iyong freight forwarder nang walang sorpresa.

Ang kargamento sa dagat ay pamantayan: FOB, CIF, CFR o DDP mula sa Zhejiang. Ang isang 40 ft HQ ay mayroong anim na crates sa isang hilera sa ilalim ng aming karaniwang stow plan; nakumpirma ang mga final loading diagram sa bawat order dahil iba-iba ang mga mix.

Mga dokumento — commercial invoice, packing list, bill of lading, certificate of origin — ay nagmumula sa aming export desk, na nagpapadala sa 40+ na bansa taun-taon. Ang mga first-time importer ay nakakakuha ng checklist ng dokumento nang maaga; nakita namin kung aling mga customs desk ang nagtatanong ng kung ano.

Dalawang-Taon na Termino, 48-Oras na Pagpapadala ng mga Bahagi

Dalawang taong termino. Para sa isang operator na nagpapatakbo ng mga numero ng paggamit, ang nauugnay na figure ay ang aming 48-oras na pagpapadala ng mga bahagi, hindi ang tagal ng warranty mismo.

48-oras na pagpapadala sa mga naka-stock na spares — gun assemblies, modules, controllers — mula sa Yueqing plant.

Mga remote na diagnostic ng OCPP para sa mga isyu sa configuration at firmware; karamihan sa mga tiket ay nagsasara nang walang pagbisita sa site.

Taunang checklist: paglilinis ng filter, re-torque ng busbar, inspeksyon sa pakikipag-ugnay sa baril — ipinapadala namin ito sa bawat order.

Pag-commissioning ng tawag sa isang engineer sa unang session.

Ang mga spare sa antas ng module ay itinago para sa buong window ng warranty, kaya ang isang nabigong module ay isang swap, hindi isang ticket sa pagkumpuni.

Mga Kaugalian ng Operator na Nagpahaba ng Buhay ng Baril

Mali: hinahayaan ang mga driver na hatakin ang connector sa pamamagitan ng cable. Kanan: paghawak sa hawakan, at paglalagay ng isang maliit na karatula — ang mga contact ng baril ay isang bagay sa pagsusuot, at hindi saklaw ng dalawang taong warranty ang pang-aabuso.

Mali: pag-ikot ng 7m cable nang mahigpit sa holster sa nagyeyelong panahon. Kanan: maluwag na mga loop, at isang spring inspeksyon ng jacket para sa mga bitak.

Mali: nahati ang setting kapag ang isang baril ay nasa dead zone na walang gumagamit. Kanan: sinusuri ang bawat-gun na data ng OCPP buwan-buwan at inililipat ang isang mababang-gamit na posisyon sa priyoridad o paglipat ng panuntunan nito.

Mali: pagpapatakbo ng cabinet sa isang generator nang walang tamang neutral-earth bond. Kanan: isang stable na AC380V+-15% na feed; sinasaklaw ng wiring diagram ng manual ang detalye ng bonding.

Mali: nililinis ang touch screen gamit ang mga solvent spray. Kanan: isang tuyong microfibre na tela; ang mga solvent ay nagpapalubog sa display sa loob ng isang season.

Feedback ng Mamimili Mula sa Mga Working Site

Ang isang franchisee ng fuel-station sa Poland ay naglagay ng isang cabinet sa tabi ng dalawang umiiral na single-gun unit at pinanood ang apat na baril na cabinet na parehong kumikita sa mga peak sa katapusan ng linggo — kumalat ang pila sa apat na lane sa halip na nakasalansan sa likod ng isa. Ang kanyang reklamo: ang pantay-pantay na default na default ng firmware ay kulang sa kanyang priyoridad na taxi bay, na inayos niya nang may pagbabago sa panuntunan sa app.

Isang warehouse operator sa Mexico ang nagpapatakbo ng walong delivery van sa isang cabinet sa magdamag. Sinabi niya sa amin na ang 15-20 working day lead time ay mas mahalaga kaysa sa presyo — namatay ang lumang charger noong Disyembre at ang bago ay naipadala bago ang holiday break. Ang hinaing: gusto ng kanyang elektrisyano ang mga terminal ng input sa kaliwang bahagi; ang sa amin ay nasa ibaba, kaya tumagal ng dagdag na oras ang pagruruta ng conduit.

Sinubukan ng isang municipal buyer sa Chile ang sample unit sa loob ng isang buwan sa isang bus depot bago mag-order ng volume. Ang 48-hour spare dispatch ay binanggit sa kanyang tender evaluation bilang dahilan kung bakit nanalo ang AMPPAL. Minor note: hinihiling niya na ang LED band ay may steady "reserved" pattern; isang tala ng firmware ang pumasok sa aming backlog.

Mga Tanong sa ROI Sinasagot Namin sa 160kW

T: Ilang sasakyan sa isang araw ang maaaring ihatid ng 160kW na apat na baril na cabinet?

A: Depende ito sa dwell time, ngunit ang isang makatotohanang figure sa pagpaplano ay 30-60 session sa isang 14 na oras na araw ng pagpapatakbo na may average na 20-30kWh bawat session. Mas mababa sa 30kWh average, ang pool ay bihirang umupo nang matagal.

Q: Masyado bang mabagal ang 40kW kada baril?

A: Para sa isang 50kWh na kotse mula 20% hanggang 80%, mga 45 minuto sa 40kW. Kung inaasahan ng iyong audience ang mga sub-30-minutong session, lakihan — ang cabinet na ito ay isang economics play, hindi isang record-breaker.

Q: Nakakakuha ba talaga ng 160kW ang nag-iisang 800V na kotse?

A: Hanggang sa 250A output ceiling — sa 800V iyon ay ang buong 160kW; sa 400V isang nag-iisang takip ng kotse malapit sa 100kW. Ipinapakita ng screen ang live figure.

Q: Anong payback math ang inirerekomenda mo?

A: Modelong kita sa bawat baril: occupied hours times average power times tariff margin. Patakbuhin ito para sa isang baril at para sa apat; ang cabinet na may apat na baril ay kadalasang nananalo sa humigit-kumulang 15 session sa isang araw.

T: Maaari ko bang idagdag ang cabinet na ito sa isang kasalukuyang 160kW feeder?

A: Oo — kumukuha ito ng parehong AC380V feed bilang isang solong 160kW unit. Ang pagkakaiba ay puro sa loob ng cabinet.

Q: Sinasaklaw ba ng warranty ang mga baril?

A: Dalawang taon, kasama ang mga module at baril, na may 48-oras na pagpapadala sa mga naka-stock na spares. Hindi saklaw ang pagkasira ng cable dahil sa pang-aabuso ng driver.

T: Paano kung lumampas ang aking site sa 160kW?

A: Panatilihin ang cabinet na ito at magdagdag ng isang segundo; bawat isa ay independyente sa sarili nitong feeder. Maraming mga operator ang bumubuo ng kapasidad sa 160kW na mga hakbang para sa eksaktong kadahilanang ito.

Q: Maaari bang maging OCPP 1.6 at 2.0 ang charging platform?

A: Parehong sinusuportahan. Sinusubukan namin ang pakikipagkamay laban sa iyong platform bago ipadala.
