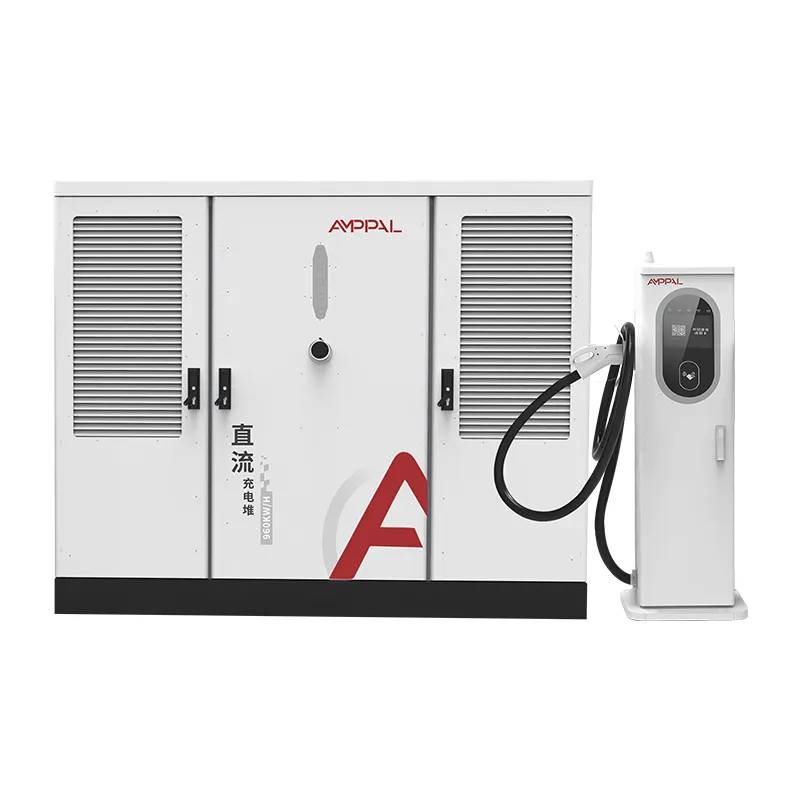

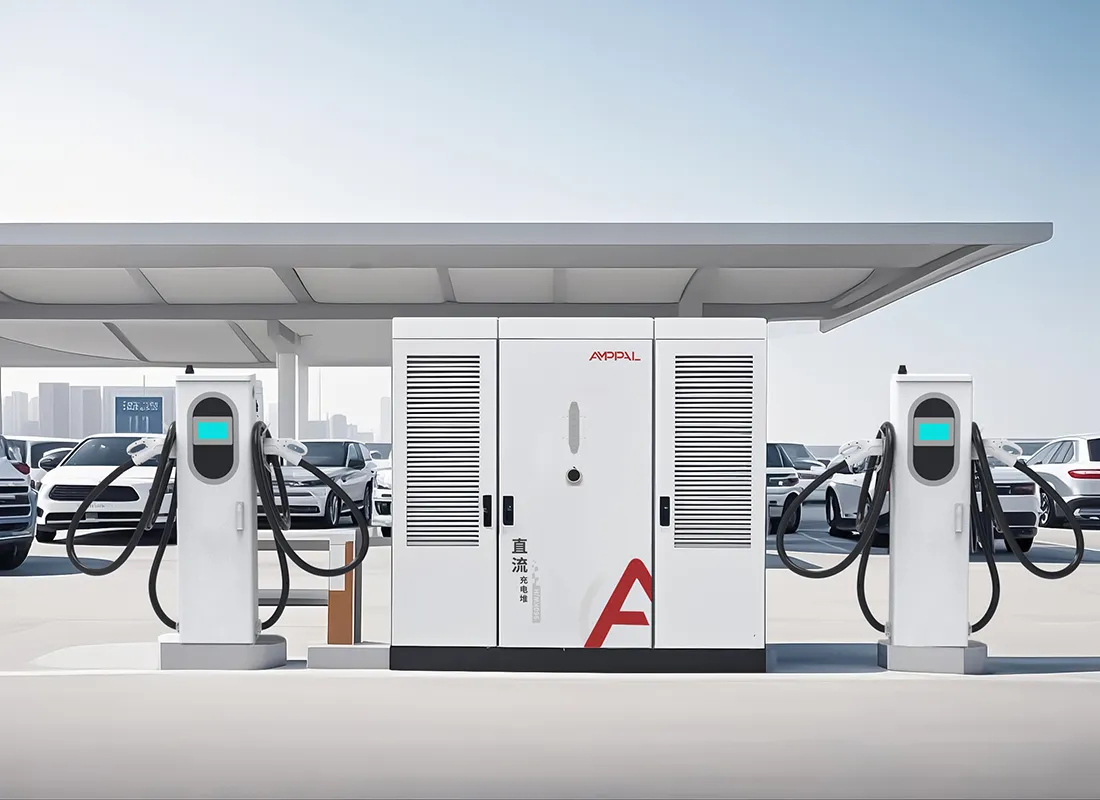

800kW High-Power Split DC EV Charging System para sa Commercial Charging Hubs

Ano ba talaga ang Saklaw ng Mga Sertipiko ng UL

Hindi tumatanggap ang North America ng CE mark bilang patunay na ang isang charger ay ligtas na i-install. Tumatanggap ito ng listing, at para sa DC fast charging equipment na UL ang listahan.

Ang 800kW split-type system na ito ay nagdadala ng UL 2202-2022, ang pamantayan para sa EV charging system equipment, at UL 2231-2, ang standard para sa personnel protection system na nagbabantay sa operator laban sa electric shock. Parehong naka-print sa nameplate, at parehong nakaligtas sa awtoridad na may hurisdiksyon ng inspeksyon.

Ipinapaliwanag ng page na ito ang dalawang pamantayan, ang 480V North American input na disenyo, at ang mga compliance point na nag-iwas sa mga proyekto sa muling paggawa.

Dapat tayong maging direkta tungkol sa kung ano ang hindi page na ito: hindi ito legal na payo, at ang mga lokal na code ay nag-iiba ayon sa estado at county. Ano ito, ay ang praktikal na larawan kung paano nililimas ng nakalistang 800kW system ang mga hadlang na madalas nating nakikita sa mga proyekto sa US at Canada.

North American Market Access: UL vs CE

Ang pagkakaiba sa pagitan ng isang marka ng CE at isang listahan ng UL ay hindi papeles. Ito ay kung ang kagamitan ay maaaring legal na mai-install at masiguro.

Ang CE ay isang self-declaration ng tagagawa; Ang UL ay isang third-party na listahan na sinusuportahan ng mga factory inspection at follow-up audit.

Karamihan sa mga hurisdiksyon, utility, at insurer ng US ay nangangailangan ng isang listahan ng laboratoryo ng pagsubok na kinikilala sa bansa, na hindi ibinibigay ng CE lamang.

Sinasaklaw ng UL 2202-2022 ang charging system equipment sa kabuuan: enclosure, wiring, input circuit, at output circuit.

Sinasaklaw ng UL 2231-2 ang personnel protection system, ang safety interlock chain sa pagitan ng connector at ng DC output.

Sa parehong mga listahan, ang 800kW system ay handa na para sa pagpapahintulot nang walang custom na pagsusuri sa engineering sa karamihan ng mga estado.

Para sa Canada, ang parehong kagamitan ay maaaring masuri laban sa mga katapat na CSA; sinusuportahan ng aming mga UL file ang landas na iyon.

Teknikal na Pagtutukoy

Mga Site sa US at Canada na Binuo para sa 800kW

Mga interstate corridor station kung saan mayroon nang 480V three-phase na serbisyo at 800kW ang kinontratang kapasidad.

Mga paghinto ng trak at mga rest area na nagbi-bid sa NEVI o mga programang pinondohan ng estado na nangangailangan ng nakalistang kagamitan.

Mga yarda ng kumpanya at fleet na pinapalitan ang imprastraktura ng diesel ng high-power DC charging.

Mga shopping at entertainment venue na may malalaking parking lot at isang solong dedikadong transformer.

Mga pilot project ng utility na nagpapakita ng high-power charging sa distribution network.

Mga istruktura ng paradahan ng paliparan at transit kung saan ang nag-iisang 480V na serbisyo ay nagpapakain ng maraming charging zone.

Mula sa 480V Service Entrance hanggang CCS1 Output

Ang cabinet ay idinisenyo sa paligid ng North American commercial standard: AC480V ±10% sa 50/60Hz three-phase input. Walang kinakailangang step-up na transpormer sa pagitan ng karaniwang 480V na serbisyo at ng cabinet; ang rectifier stage ay direktang nagko-convert sa isang 300-1000VDC bus.

Pinapanatili ng power factor correction ang input sa ≥0.99, na nagpapanatiling malinis sa pagsukat ng demand at iniiwasan ang mga singil sa parusa sa mga komersyal na taripa na sinisingil para sa reaktibong kapangyarihan.

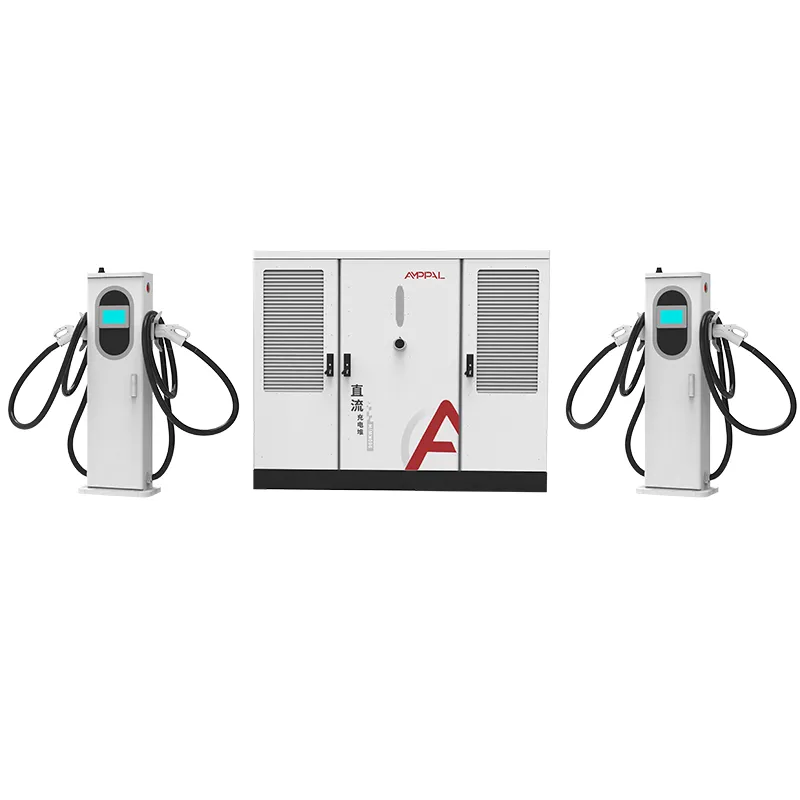

Ang 800kW pool ay nagpapakain ng 2 hanggang 16 na terminal. Ang bawat terminal ay nakikipagnegosasyon sa kasalukuyan nito sa controller, kaya isang 600A liquid-cooled na stall at isang 250A air-cooled na stall ang magkakasamang nabubuhay sa parehong cabinet, at ang mga output connector ay sumusunod sa merkado: CCS1 para sa North America, na may available na NACS.

Ang ground-fault at proteksyon ng tauhan ay pinangangasiwaan sa loob ng cabinet alinsunod sa UL 2231-2, at kumokonekta ang istasyon sa OCPP 1.6 o 2.0 na mga backend para sa pamamahala ng pagkarga at remote control.

Ang init ay pinamamahalaan ng sariling cooling system ng cabinet, kaya ang ≤65dB noise rating ay nananatili kahit sa buong output. Mahalaga iyon sa mga komersyal na lote kung saan ang linya ng ari-arian ng kapitbahay ay malapit sa equipment pad.

UL Marking, NEC 625, at AHJ Acceptance

Ang pagpapahintulot ay kung saan nagbabayad ang nakalistang kagamitan para sa sarili nito. Tatlong dokumento ang mahalaga sa oras ng inspeksyon, at ibinibigay namin ang lahat ng ito.

Ang markang UL sa nameplate, na tumugma sa numero ng modelo sa aming file ng listahan, ang kinunan ng larawan ng inspektor.

Sinasaklaw ng Artikulo 625 ng NEC ang pag-install ng kagamitan sa pag-charge ng EV; ipinamapa ng aming manu-manong pag-install ang cabinet sa mga kinakailangan nito sa feeder, overcurrent, at disconnecting-means.

Ang NFPA 70 ay ang code mismo, at ang Artikulo 625 ay nasa loob nito; Nakatuon ang pagsusuri ng AHJ sa grounding, bonding, at pagkakadiskonekta sa nakikita.

Ibinibigay namin ang mga ulat ng pagsubok sa UL at ang sertipiko ng pagsang-ayon para sa mga partikular na serial range na ipinadala.

Kasama sa dokumentasyong bahagi ng input ang 480V wiring diagram at mga iskedyul ng torque para sa koneksyon ng serbisyo.

Para sa mga proyektong pinondohan, ang aming dokumentasyon ng UL ay tumutugma sa mga listahan ng kagamitan na kinakailangan ng NEVI at mga programa ng estado mula sa mga bidder.

Proseso ng Produksyon para sa UL-Listed Units

Hakbang 1. Ang mga enclosure ay sinuntok at pinutol ng laser mula sa mga bakal na coil, pagkatapos ay hinangin ng robot sa mga linya ng FANUC.

Hakbang 2. TRUMPF press brakes ang bumubuo sa mga panel; kasunod ang powder coating at curing.

Hakbang 3. Ang pamamahagi ng AC ay naka-wire sa linya ng AC na may mga bahaging kinikilala ng UL at mga pagwawakas na kinokontrol ng torque.

Hakbang 4. Ang mga module ng rectifier at ang personnel protection board ay nilagyan sa linya ng DC.

Hakbang 5. Ang bawat cabinet ay sinusubok sa pagkarga sa 800kW na may power factor, ripple, at mga pagsusuri sa proteksyon na naitala.

Hakbang 6. Isang 48-oras na burn-in ang umiikot sa unit; ang mga log ay nakatali sa serial number.

Hakbang 7. Ang UL follow-up na mga sample ng inspeksyon ay kinukuha mula sa produksyon ayon sa listahan ng programa.

Hakbang 8. Panghuling inspeksyon at crating; ang planta ay nagpadala ng higit sa isang milyong unit nang pinagsama-sama hanggang 2024.

Tama ba ang Charger na Ito para sa Timeline ng Iyong Proyekto?

Piliin ang 800kW UL-listed system kapag ang iyong proyekto ay nasa United States o Canada, kapag ang isang funder o utility ay nangangailangan ng nakalistang kagamitan, o kapag ang iyong AHJ ay hindi tatanggap ng CE-only na hardware. Ito rin ang tamang tawag kapag gusto mo ng isang modelo na sumasaklaw sa paglaki mula 2 hanggang 16 na baril.

Huwag itong piliin para sa isang solong 2-gun na retail na sulok sa isang pamilihan na walang pagpapatupad ng UL; ang listahan ay may halaga, at isang CE-only unit ang gagawa ng trabaho doon.

Suriin ang iyong kapasidad ng serbisyo bago mag-order: ang cabinet ay nangangailangan ng isang tunay na 800kW sa 480V na serbisyo, kasama ang puwang para sa pagpasok at pagsukat. Nagpapadala kami ng checklist ng data ng site kasama ang quotation, at sinusuri ito ng aming mga inhinyero bago ka gumawa.

Naiiba din ang mga lead time sa mga CE-only na market: Ang mga UL-listed production run ay sumusunod sa parehong 15-20 working day schedule, ngunit ang ilang mga proyekto sa US ay nangangailangan ng mga dokumento ng listahan nang maaga para sa mga aplikasyon sa pagpopondo. Hilingin ang documentation pack kapag humiling ka ng pagpepresyo, hindi pagkatapos mong manalo sa bid.

At kung ang iyong proyekto ay puro haka-haka, na walang site, walang utility agreement, at wala pang permit path, maghintay bago mag-order. Ang kagamitan ay nagpapanatili; baka hindi ang parking lot.

Bakit ang AMPPAL para sa UL-Listed Charging Equipment

Ang UL 2202-2022 at UL 2231-2 ay nakalista, na may mga factory follow-up audit na nakalagay na.

15-20 araw ng trabaho na paghahatid pagkatapos ng pag-apruba ng pagguhit; MOQ mula sa isang lalagyan.

OEM/ODM: North American branding, NACS o CCS1 connector set, at custom na haba ng cable.

Pakete ng dokumentasyon para sa mga broker at AHJ: Mga ulat ng UL, mga sertipiko ng pinagmulan, at mga wiring diagram.

Isang tagagawa na naka-headquarter sa Yueqing na itinatag noong 2014, nag-e-export sa 40+ bansa kabilang ang US at Canada.

Palletizing, Lifting, at Delivery

Ang gabinete ay nagpapadala sa isang steel-framed crate sa humigit-kumulang 2300 x 1900 x 1150 mm na may apat na lifting point; ang mga terminal ay palletized na may mga cable na nakapulupot at protektado ang mga konektor. Ang isang 40ft high-cube na lalagyan ay kasya sa cabinet at hanggang sa walong terminal.

Ang mga tuntunin sa paghahatid ay FOB Ningbo o CIF sa isang US o Canadian port. Ang mga dokumento, invoice, listahan ng packing, bill of lading, UL test report, at certificate of origin, ay ibinibigay sa loob ng 3 araw ng trabaho pagkatapos ng pag-load.

Kasama sa crate ang isang rigging diagram para sa cabinet na may taas na 2200mm, at ang aming gabay sa pagkomisyon ay sumasaklaw sa mga opsyon sa forklift at crane para sa site.

Network ng Serbisyo at Mga Tuntunin ng Warranty

Sinasaklaw ng dalawang taong karaniwang warranty ang cabinet, mga terminal, power module, at ang controller ng proteksyon.

Cross-ship exchange sa mga pagkabigo sa warranty; kapalit na dispatch sa loob ng 5 araw ng trabaho mula sa aming stock.

Ang mga remote na diagnostic ng OCPP at mga update sa firmware na pinangangasiwaan ng aming mga engineer sa mga time zone.

Mga spare-part kit para sa mga customer ng North American: piyus, connector, at control board na nakalagay sa shelf.

Kasama sa taunang payo sa pagpapanatili ang mga torque recheck pagkatapos ng unang taon at isang inspeksyon sa pagsusuot ng connector tuwing 6 na buwan.

Mga Tala sa Paggamit para sa Mga Pag-install ng North American

Mali: pagpapakain sa cabinet mula sa isang 208V na serbisyo. Kanan: magbigay ng AC480V ±10% three-phase, gaya ng ipinapalagay ng listahan ng UL.

Mali: ang pag-alis sa pagdiskonekta ay nangangahulugan na nakikita ng kagamitan. Kanan: i-install ang disconnect ayon sa NEC 625 at ang aming wiring diagram.

Mali: grounding through the conduit alone. Kanan: magpatakbo ng nakalaang konduktor ng grounding ng kagamitan ayon sa manual ng pag-install.

Mali: ipagpalagay na ang listahan ng UL ay sumasaklaw sa isang hindi nakalistang third-party na terminal. Kanan: gamitin ang mga terminal na ibinigay kasama ng nakalistang sistema.

Mali: laktawan ang walkthrough ng AHJ bago pasiglahin. Kanan: anyayahan ang inspektor na may hawak na UL file at mga ulat ng pagsubok.

Feedback ng Operator sa UL-Listed Installations

Isang charging network sa California, United States ang nag-commission ng dalawang 800kW cabinet sa isang corridor site at pumasa sa inspeksyon sa unang pagbisita. Ang tanging reklamo ng manager ng proyekto: dumating ang crate makalipas ang dalawang araw kaysa sa quote sa trucking, na nagtulak sa pag-commissioning sa isang weekend.

Ginamit ng isang utility contractor sa Ontario, Canada ang 480V wiring diagram para i-pre-bid ang electrical work. Ang kanyang feedback ay na-save sa kanya ng torque schedule ang isang rework call, kahit na gusto niyang ang terminal cable ay 0.5m na mas mahaba para sa kanyang stall layout.

Isang fleet operator sa Ohio, United States ang nagpapatakbo ng 10 baril bawat cabinet para sa bakuran ng trak nito. Pagkatapos ng siyam na buwan, ang connector latch ng isang terminal ay kailangang palitan; dumating ang ekstrang cross-ship sa loob ng apat na araw, at ang natitirang bahagi ng istasyon ay hindi tumigil sa pagsingil.

FAQ: Sertipikasyon at Pag-install

Q: Nakalista ba ang 800kW cabinet na UL o nasubok lang?

A: Nakalista, sa ilalim ng UL 2202-2022 at UL 2231-2, na may patuloy na pag-follow-up na pag-audit ng pabrika.

T: Bakit hindi gumagana ang CE para sa Estados Unidos?

A: Ang pagpapahintulot at insurance ng US sa pangkalahatan ay nangangailangan ng isang kinikilalang pambansang listahan ng pagsubok sa laboratoryo; Ang CE ay self-declaration ng manufacturer.

Q: Anong input voltage ang kailangan ng system?

A: AC480V ±10% sa 50/60Hz, ang karaniwang serbisyong komersyal sa North America.

Q: Nangangailangan ba ang NEC 625 ng anumang espesyal sa site?

A: Wastong pagpapalaki ng feeder, overcurrent na proteksyon, at isang disconnecting na paraan na nakikita; ang aming manu-manong mapa ang bawat pangangailangan.

Q: Maaari bang ang mga terminal ay CCS1 at NACS sa parehong cabinet?

A: Oo, ang mga set ng connector ay nakatalaga sa bawat terminal sa oras ng order.

Q: Kailangan ba ng transformer bago ang cabinet?

A: Tanging kung ang iyong serbisyo ay katamtamang boltahe; mula sa isang 480V na serbisyo ang cabinet ay direktang kumokonekta.

Q: Ilang baril ang kayang tumakbo ng 800kW system?

A: Mula 2 hanggang 16, pinaghahalo ang 250A air-cooled at 600A liquid-cooled na terminal.

Q: Anong mga dokumento ang kakailanganin ng aking broker at AHJ?

A: Mga ulat ng pagsubok sa UL, sertipiko ng pinagmulan, listahan ng pag-iimpake, at ang wiring diagram, lahat ay kasama sa kargamento.
