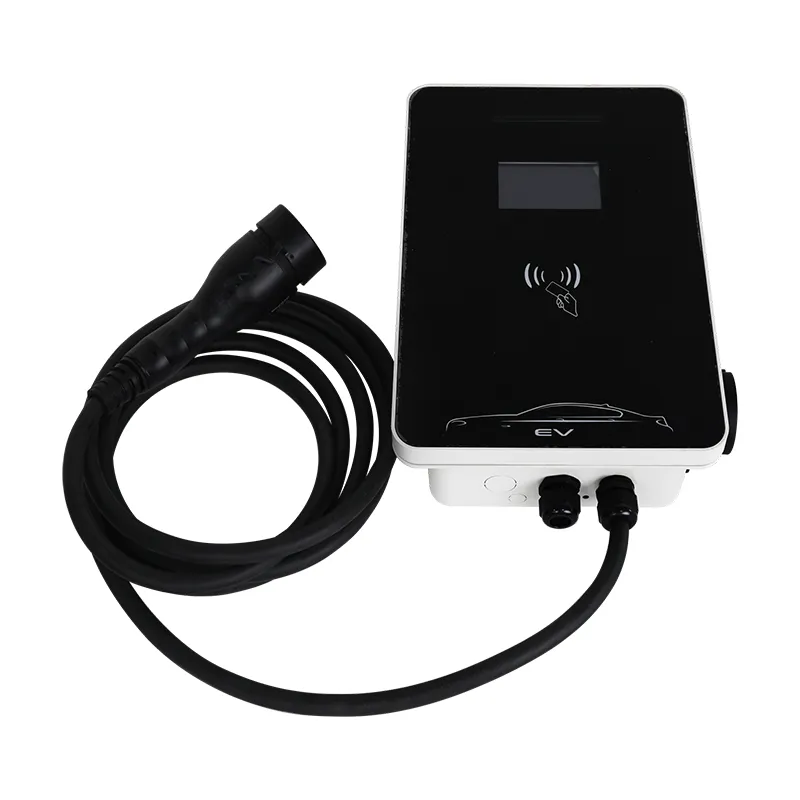

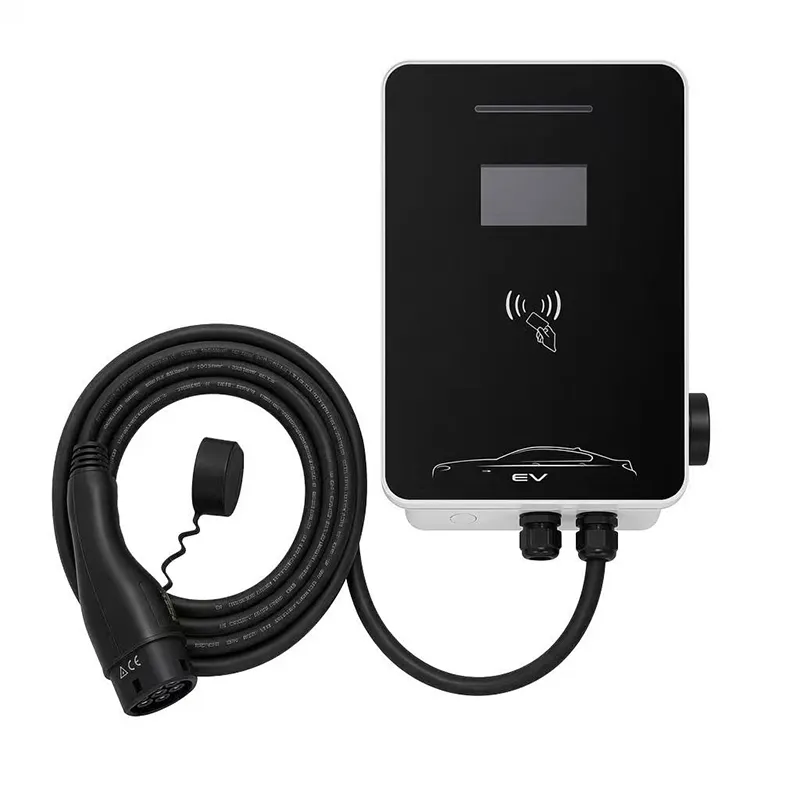

11kW AC Wallbox EV Charger para sa Residential at Workplace Charging

Ang AMPPAL RZ series na 11kW AC Wallbox EV Charger para sa Residential at Workplace Charging ay tumatakbo sa three-phase 380VAC sa 16A lang bawat phase - ang retrofit-friendly na paraan upang magdagdag ng tunay na bilis ng pag-charge sa mga lumang gusali. OCPP 1.6J, opsyonal na 5-inch screen, IP54, CE at IEC certified. Direktang pabrika mula sa China, 2-taong warranty.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Three-Phase 11kW: Ang Tahimik na Pag-upgrade na Akma sa Mga Lumang Gusali

Ang 11kW AC Wallbox EV Charger para sa Residential at Workplace Charging ay ang pinakamalaking power na karaniwan mong maidaragdag sa isang lumang gusali nang hindi hinahawakan ang street transformer.

Ang three-phase 380V na supply sa 16A bawat phase ay naghahatid ng 11kW habang kumukuha ng mas kaunting kasalukuyang kaysa sa isang single-phase na 7kW na yunit. Ang counterintuitive fact na iyon ay ang buong kwento ng RZ station na ito.

Para sa isang bloke ng apartment noong 1970s, isang maliit na pagawaan o isang gusali ng sakahan, ang pagdaragdag ng kapasidad na tatlong yugto ay kadalasang mas madali kaysa sa pag-upgrade ng isang single-phase na feed - dahil ang mga yugto ay naroroon na, naghihintay.

Ang page na ito ay tungkol sa retrofit path na iyon: kung ano ang kailangan ng 11kW RZ, kung ano ang sinusuri ng iyong electrician, at kapag ang three-phase ay tunay na pumalo sa single-phase.

11kW AC Wallbox EV Charger for Residential & Workplace Charging

Bakit Regalo sa Grid ang 16A bawat Phase

Sa 380V three-phase, ang 11kW ay katumbas lamang ng 16A bawat phase. Ang isang single-phase 7kW charger ay humihila ng 32A sa isang phase - dalawang beses ang kasalukuyang sa isang wire.

Kasalukuyan, hindi kapangyarihan, ang nagpapainit sa mga kable, nagbibigay-diin sa mga breaker at lumulubog na boltahe. Ang pagkalat ng 11kW sa tatlong phase ay nakakabawas sa per-wire load, kaya naman maraming mga utility ang nag-aaprubahan ng three-phase AC charging kung saan tatanggihan nila ang mas malaking single-phase draw.

Sa pagsasagawa, nangangahulugan ito: ang isang 16A na three-phase circuit ay kadalasang naroroon na sa mga lumang gusali (mga oven, mga pampainit ng tubig, mga makina ng pagawaan), at ang pagdaragdag ng charger dito ay maaaring mangailangan lamang ng isang reserbang posisyon ng breaker.

Umalis din ito sa headroom. Kung ang gusali ay magdadagdag ng solar o pangalawang charger, ang three-phase board ay sumisipsip nito nang walang cable re-pull.

Ano ang Kinasasangkutan ng Pag-retrofitting ng Mas Matandang Distribution Board

Ang iyong electrician ay nagpapatakbo ng isang maikling checklist: kumpirmahin na ang gusali ay aktwal na may tatlong yugto (apat na mga wire sa papasok na supply - tatlong yugto at neutral), sukatin ang kasalukuyang load bawat yugto, at maghanap ng ekstrang posisyon ng DIN para sa isang 16A o 20A na breaker na may RCD.

Sa karamihan ng mga pag-retrofit, ang charger ay hindi nangangailangan ng bagong cable papunta sa kalye - isang 5x2.5 mm2 run lang mula sa board papunta sa istasyon, na para sa isang garahe wall ay isang maikli, murang pull.

Kung ang gusali ay single-phase lamang, ang matapat na sagot ay ang 11kW RZ ay ang maling produkto. Ang isang 7kW na single-phase na istasyon ay ang tama, maliban kung handa kang pondohan ang isang three-phase meter upgrade - isang gastos na lubhang nag-iiba ayon sa bansa.

Ipinapadala namin ang bawat istasyon na may configuration sticker para sa electrician (breaker rating, torque values, RCD type) upang mapanatiling simple ang inspeksyon ng mga papeles.

Teknikal na Pagtutukoy

Parameter	Pagtutukoy
Modelo	AF-AC-11-B-A-O-RZ-P
Na-rate na Kapangyarihan	11kW
Boltahe ng Input	380VAC
Na-rate na Kasalukuyan	16A
Screen	Opsyonal na 5" na Screen
Network Protocol	OCPP 1.6J
Mga sukat	400 × 280 × 120 mm
Marka ng Proteksyon	IP54
Operating Temp	-20°C hanggang +50°C
Sertipikasyon	CE, IEC Standard
Warranty	2 Taon

Single-Phase vs Three-Phase: Ang Multi-Bay Math

Paghambingin ang dalawang gusali, bawat isa ay nangangailangan ng dalawang charging bay.

Gumagamit ang Building A ng dalawang single-phase 7kW stations: 64A total sa isang phase (o split manually), dalawang 32A breaker, at ang panganib ng phase imbalance sa isang maliit na transformer.

Gumagamit ang Building B ng dalawang three-phase 11kW stations: 32A per phase total, balanse ayon sa disenyo, at bawat bay ay naniningil ng 11kW-capable na kotse na halos 60% na mas mabilis kaysa sa 7kW bay.

Ang tipping point ay simple: kung nagpaplano ka ng dalawa o higit pang mga bay - o isang bay na dapat magsilbi sa isang 11kW na kotse - tatlong yugto ang panalo sa kapasidad at balanse. Isang bay, single-phase na supply: manatili sa single-phase.

Para sa konteksto ng bilis, ang 11kW ay nagcha-charge ng 60 kWh na baterya mula 20% hanggang 80% sa loob ng humigit-kumulang 3.5 oras - sapat na mabilis para sa daytime turnover sa isang workshop o depot.

Mga Site Kung Saan 11kW Three-Phase ang Tamang Sagot

1) Mga bloke ng apartment at mga garahe ng HOA na may tatlong yugto na board - isang istasyon ang nagsisilbi sa maraming residente nang sunud-sunod. 2) Mga maliliit na workshop at depot na may 3-5 na EV - naniningil ang mga van at sasakyan sa paghahatid sa pagitan ng mga ruta. 3) Mga sakahan at mga ari-arian sa kanayunan na may 380V pang-agrikulturang suplay. 4) Mga hotel at B&B na may tatlong bahaging kusina - ang parehong board ang nagpapakain sa charger nang magdamag. 5) Anumang site planning solar - three-phase charging pairs natural na may three-phase inverters.

Ang karaniwang thread: ang tatlong yugto ay naroroon na. Kapag ito ay, 11kW ay halos mas malaki ang gastos sa pag-install kaysa sa 7kW single-phase at doble ang bilis ng pagsingil para sa mga katugmang kotse.

Proseso ng Pagsunod at Pag-verify

Ang pagsunod ay nakasalalay sa IEC 61851-1:2017 Mode 3 na pagsubok, na may pagmamarka ng CE laban dito.

Ang proteksyon sa pagpasok ng IP54 ay na-verify sa pamamagitan ng pagsubok; operasyon mula -20C hanggang +50C.

100% na pagsubok sa produksyon: pagpapatuloy ng lupa, 500V DC insulation, 1.5kV dielectric na makatiis.

Ang mga sample na unit mula sa bawat design run ay sina-salt-spray sa loob ng 96 na oras, at ang contactor ay umiikot ng kalahating milyong beses bago ma-sign off ang disenyo.

Sinuri ang pagsunod sa OCPP 1.6J laban sa ilang pangunahing backend bago ipadala.

Mga sertipiko ng pabrika CE, TUV, CB at UL, na-audit ng mga panlabas na na-notify na katawan.

Pagbuo ng RZ Station: Ang 8-Stage Factory Flow

1) SMT boards na may automated optical inspection at conformal coating. 2) Power section - three-phase contactor set, meter interface, OCPP controller - wired at torque-checked. 3) Housing assembly, nilagyan ng screen pocket kung utos. 4) 5m Type 2 cable sa pamamagitan ng mga glandula na kinokontrol ng torque. 5) Live functional test kabilang ang isang tunay na three-phase load at isang OCPP handshake. 6) High-pot na pagsubok sa kaligtasan. 7) Serial marking at configuration ng firmware. 8) Naka-box na may mounting kit at config sticker ng electrician; 24 na oras na burn-in sample bawat batch.

Ang planta ng Yueqing (Zhejiang) ay nagpapatakbo ng magkahiwalay na linya ng AC at DC; ang sheet metal ay mula sa mga robot cell na binuo kasama ng mga kasosyong FANUC (Shanghai) at TRUMPF (Germany). Ang taunang kapasidad ay lumampas sa isang milyong yunit.

Para sa mga order ng retrofit, maaari kaming mag-preset ng firmware para sa grid code ng iyong bansa bago ipadala - sabihin sa iyong contact sa pagbebenta kung saan pupunta ang unit.

Bago Ka Mag-order: Suriin ang Iyong Board, Metro at Cable

Tatlong pagsusuri ang magpapasya kung ang 11kW RZ ay isang araw na pag-install o isang proyekto: 1) May tatlong yugto ba ang metro o board? 2) Mayroon bang ekstrang posisyon ng breaker na may puwang para sa isang uri ng A o B RCD, 30 mA? 3) Ang pagtakbo ba mula sa board patungo sa parking bay ay nasa ilalim ng humigit-kumulang 30 m sa 2.5 mm2 (ang mas mahabang pagtakbo ay nangangailangan ng 4 mm2)?

Kung oo ang tatlo, tinitingnan mo ang pinakamadaling available na high-power AC install. Kung ang una ay hindi, huminto - bumili ng single-phase unit.

Huwag kalimutan ang gilid ng kotse. Ang istasyon ay 11kW-ready, ngunit ang iyong sasakyan ay dapat tumanggap ng three-phase AC sa 11kW. Marami ang gumagawa; Ang mga 7kW-only na kotse ay naniningil lamang sa 7kW sa isang yugto - awtomatikong pinangangasiwaan iyon ng istasyon.

Iminumungkahi namin ang pag-email sa amin ng larawan ng board; tumugon ang aming mga inhinyero sa loob ng isang araw ng negosyo ng oo/hindi at rekomendasyon sa breaker.

Bakit ang AMPPAL para sa Mga Retrofit at Mga Multi-Unit na Site

Ang Zhejiang Anfu New Energy Technology ay gumawa ng low-voltage at charging equipment mula noong 2014, na may 260 staff on site sa Yueqing.

Tumatakbo ang produksyon ng 15-20 araw ng trabaho mula sa pagkumpirma ng order. Kailangan mo muna ng isang unit para masuri ang iyong distribution board? Ang mga sample ay lilipad sa loob ng 3-5 araw.

Mula sa 100 unit, iko-customize namin ang logo, cable, kulay ng screen at housing, at i-preset ang firmware para sa configuration ng supply ng iyong bansa.

Grid-approval paperwork: Deklarasyon ng CE, ulat ng pagsubok sa IEC, manwal, sertipiko ng inspeksyon ng pabrika.

Ang aming kagamitan ay tumatakbo sa higit sa 40 mga merkado, at ang grupo ay may 200-plus na istasyon ng sarili nitong gumagana.

Trial MOQ ng 1 unit; mga tier ng volume mula sa 20 units.

Pag-iimpake ng Three-Phase Station para sa Pag-export

Ang 11kW RZ ay nagpapadala sa isang 460 x 340 x 200 mm na karton, gross tungkol sa 8.5 kg - ang dagdag na timbang ay ang three-phase contactor set. Air freight nababagay sa 1-10 units; isang papag ng 24 na galaw sa pamamagitan ng courier pallet service sa loob ng 5-7 araw sa Europa.

Asahan ang humigit-kumulang 480 units sa isang 20-foot container, naka-palletize ng 20 karton bawat papag at nakabalot.

Ang mga termino sa kalakalan ay tumatakbo sa FOB Ningbo o Shanghai, na may available na EXW at CIF. Saklaw ng mga papeles ang komersyal na invoice, listahan ng packing, deklarasyon ng CE at sertipiko ng pinagmulan; pagbabayad sa pamamagitan ng L/C o D/P.

Mga Tuntunin ng Warranty at Teknikal na Suporta

2-taong warranty sa mga depekto sa pagmamanupaktura; ang mga komersyal na site ay nakakakuha ng priyoridad na paghawak.

Mga ekstrang (OCPP controller, contactor set, screen, cable) na ipinadala sa loob ng 7 araw ng trabaho.

Libreng malayuang suporta: ginagabayan ng aming mga inhinyero ang iyong electrician sa pamamagitan ng retrofit gamit ang mga larawan o video, na tumutugon sa loob ng isang araw ng negosyo.

Kasama sa panahon ng warranty ang mga update ng firmware at tulong sa configuration.

Para sa mga proyektong retrofit na nangangailangan ng isang kwalipikadong electrician sa site, nagtatrabaho kami sa pamamagitan ng mga kasosyo sa serbisyo sa Germany, France at UAE.

I-retrofit ang Mga Dapat at Hindi Dapat gawin

Mali: ipagpalagay na ang gusali ay tatlong yugto dahil mayroon itong tatlong piyus. Kanan: i-verify sa metro gamit ang isang phase test o tanungin ang utility - tatlong piyus ay maaaring isang single-phase split.

Mali: pagbabalanse ng mga yugto sa pamamagitan ng pagsubok at pagkakamali. Kanan: ipasukat sa electrician ang per-phase load at italaga ang charger sa pinakakaunting load na set.

Mali: gumagamit ng 20A breaker na may 1.5 mm2 na mga kable. Kanan: itugma ang cable cross-section sa haba ng pagtakbo - 2.5 mm2 sa ilalim ng 30 m, 4 mm2 na lampas.

Mali: pagruruta ng supply cable sa isang doorway o driveway. Kanan: patakbuhin ang conduit sa dingding patungo sa unit.

Mali: hindi pinapansin ang uri ng RCD. Kanan: fit type A o B, 30 mA, ayon sa config sticker - ipinapalagay ito ng DC leakage sensing ng istasyon.

Mga Ulat sa Field Mula sa Tatlong-Yung mga Site

Isang apartment HOA sa Sofia, Bulgaria ang nagdagdag ng isang 11kW RZ sa three-phase board ng 1970s block. Dalawampu't isang sambahayan ang nagbabahagi ng istasyon sa pamamagitan ng iskedyul ng RFID ng backend ng OCPP; ang board ay nangangailangan ng isang ekstrang posisyon ng breaker at wala nang iba pa. Ang tala ng ingat-yaman: ang unang electrician ay nag-quote ng isang buong pagpapalit ng panel, at ang pangalawa ay natagpuan ang ekstrang DIN slot - ang pagkakaiba ay kaalaman, hindi hardware.

Isang courier depot manager sa Krakow, Poland ang nagpapatakbo ng tatlong unit para sa 12 delivery van. Ang turnover sa araw ay ang punto: ang mga van ay umiikot ng 3.5-oras na singil sa pagitan ng mga ruta, at 11kW ang nagpapasya nito. Ang kanyang reklamo: ang nakapirming cable ay 5m, at ang isang parking row ay nangangailangan ng isang extension cable na kailangan niyang pagmulan nang lokal dahil hindi namin sila ipinapadala.

Isang farm co-op sa Lower Saxony, Germany ang nagpapagana ng dalawang istasyon mula sa isang pang-agrikulturang 380V na supply na ibinahagi sa mga grain dryer. Gumagana ang mga phase dahil ang mga tugatog ng pagpapatuyo sa taglagas at mga taluktok ng pagsingil sa taglamig - hinding-hindi sila nagtutugma. Ang kanilang maliit na hinaing: ang firmware ng taglamig ay nangangailangan ng isang malayuang pag-update na tumagal ng isang araw upang maiiskedyul, dahil ang Wi-Fi ng co-op ay nasa isang hiwalay na gusali.

Mga Tanong na Tatlong Yugto, Mga Tuwid na Sagot

Q: Ang aking sasakyan ay naniningil lamang sa 7kW single-phase. Nasayang ba ang 11kW?

A: Ang istasyon ay umaangkop at naghahatid ng 7kW; panatilihin mo ang tatlong-phase na landas para sa iyong susunod na kotse.

Q: Maaari ko bang i-install ito nang walang tatlong-phase na supply?

A: Hindi - kailangan nito ng 380VAC three-phase; para sa mga single-phase na site piliin ang 7kW RZ.

Q: Kailangan ba ng 11kW ng pahintulot sa utility?

A: Karaniwan hindi para sa 16A bawat yugto, ngunit kumpirmahin sa iyong distributor; ilang bansa ang naglibre sa mga AC charger hanggang 11kW mula sa abiso.
