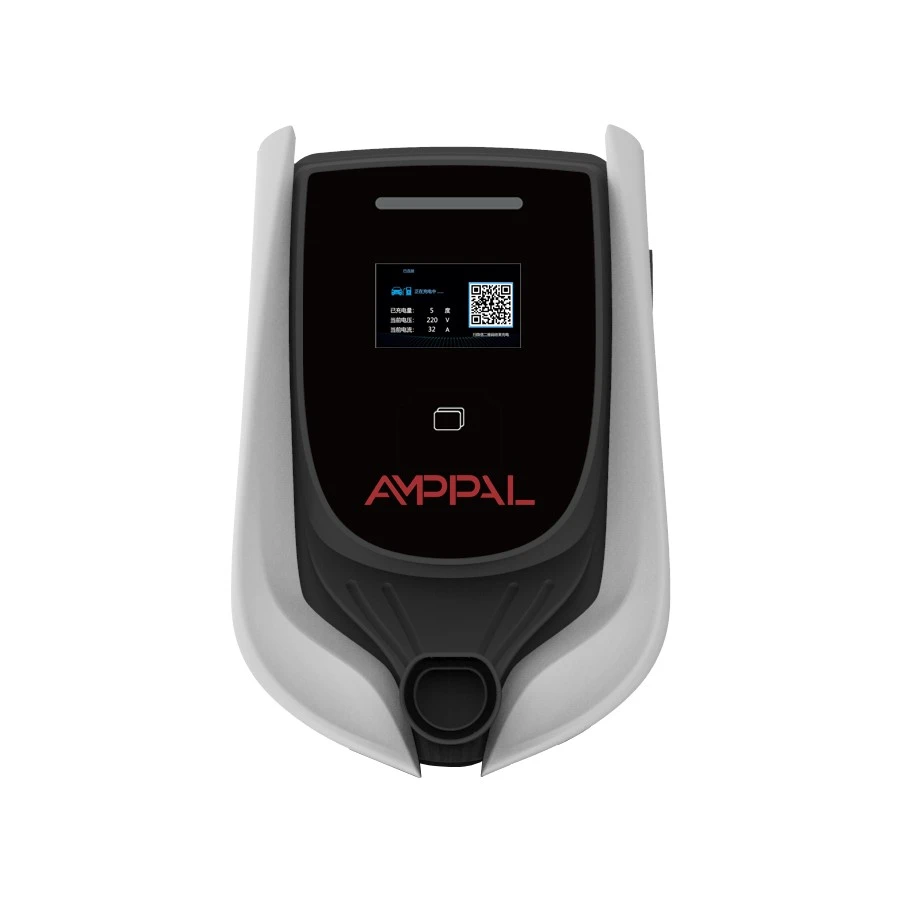

11kW OCPP Commercial AC EV Charging Station para sa mga Hotel at Apartments

Ang Pagkakaiba ng Three-Phase Power sa isang Charging Site

Ang isang site na may limitadong papasok na kapangyarihan ay maaari pa ring maghatid ng maraming EV — kung magkasundo ang mga istasyon kung sino ang kumukuha ng ano. Ang AMPPAL 11kW OCPP Commercial AC EV Charging Station para sa Mga Hotel at Apartments (Modelo AF-AC-11-L/B-A-M-4-SD-P) ay binuo para sa eksaktong negosasyong iyon, at ang three-phase input ang pundasyon.

Ang isang 11kW na single-phase na charger ay hihingi ng humigit-kumulang 46A mula sa isang yugto, na kinasusuklaman ng karamihan sa mga komersyal na panel. Ang istasyong ito ay tumatagal ng humigit-kumulang 16A bawat yugto sa tatlong yugto upang maihatid ang parehong 11kW, na pinapanatili ang balanse ng bahagi ng site at masaya ang panel. Iyon ang pagkakaiba sa pagitan ng isang charger na umaangkop sa isang gusali at isa na pumipilit sa pag-upgrade ng serbisyo.

Idagdag ang network stack — RFID, LCD, LED strip, OCPP 1.6j sa apat na opsyon sa koneksyon — at mayroon kang istasyon na hindi lamang mabilis na naniningil kundi mga ulat, singil, at yield sa load manager ng site.

Anim na Mga Bentahe para sa Mga Site na Nagpapatakbo ng Maramihang Istasyon

Ang three-phase input sa ~16A per phase ay nagpapanatili sa per-phase loading na mababa, kaya mas maraming stall ang nababagay sa kasalukuyang serbisyo.

Pinoprotektahan ng coordinated load management ang kabuuang draw ng site, na pinoprotektahan ang pangunahing breaker kapag ang bawat stall ay inookupahan.

Ipinapakita ng LED strip ang estado ng bawat istasyon mula sa buong lote, na nagbabawas ng mga tseke sa paglalakad para sa mga tauhan ng site.

Pinapanatili ng RFID at OCPP 1.6j na tumpak ang pagsingil ng bawat user kahit na tumakbo nang sabay-sabay ang sampung session.

Ang ≤40dB na rating ng ingay ay nagbibigay-daan sa mga istasyon na maupo malapit sa mga bintana ng opisina at mga dingding ng apartment nang walang reklamo.

Ang 4.3-inch LCD ay nagpapakita ng mga detalye ng session sa site, habang ang backend ay nagpapakita ng parehong data nang malayuan.

Teknikal na Pagtutukoy

Mga Kapaligiran na Pinakamakinabang sa Isang 11kW Station

Mga kampus ng opisina kung saan kailangan ng mga empleyado ng makabuluhang top-up sa loob ng 8 oras na araw, hindi isang patak lang.

Mga tore ng apartment na may tatlong-phase na supply ng bahay at 5-20 resident parking stall.

Mga retail plaza at mixed-use development kung saan mahalaga ang turnover at magbabayad ang mga bisita sa bawat session.

Maliit na fleet yard na nagcha-charge ng mga van sa pagitan ng mga shift, na may mga ulat sa pagkonsumo ng bawat sasakyan.

Mga gusaling may masikip na limitasyon sa koneksyon kung saan ibinabadyet ng electrical engineer ang bawat amp.

Paano Ibinabahagi ng Dynamic Load Balancing ang Available na Power

Ang bawat site ay may kisame: ang pangunahing breaker, ang transpormer, ang kontrata ng utility. Ginagawang badyet ng load balancing ang kisameng iyon. Ang mga istasyon sa isang grupo ay nag-uulat ng kanilang live na draw sa platform ng pamamahala o isang lokal na controller sa RS485, at ang bawat unit ay tumatanggap ng isang real-time na kasalukuyang limitasyon na nagpapanatili sa kabuuan sa ilalim ng kisame.

Kapag nag-plug in ang isang bagong kotse, muling maglalaan ang grupo: ang mga session na pinakamatagal nang tumatakbo ay maaaring saglit na bumaba, ang bagong dating ay makakakuha ng bahagi, at walang sinuman ang makakatakas sa pangunahing breaker. Kapag natapos na ang mga sasakyan, babalik ang nabakanteng kapasidad sa mga natitirang session. Nakikita ng mga driver ang pagbabago ng kulay ng LED strip; nakikita ng inhinyero ng site ang mga numero sa backend.

Dala ng OCPP 1.6j ang panig ng transaksyon at pagsasaayos — simula/stop, kWh, mga taripa, mga card ID — habang ang koordinasyon ng pagkarga ay sumasakay sa lokal na link. Sinadya ang paghahati na iyon: ang pagsingil ay nangangailangan ng cloud, ang kasalukuyang kontrol ay nangangailangan ng mga millisecond, at ang mga millisecond ay hindi dapat maghintay para sa isang 4G na round trip.

Sertipikasyon at Pagpapatunay sa Kaligtasan

Sinasaklaw ng UL 2202 ang pagbuo ng kumpletong sistema ng pag-charge at kaligtasan ng kuryente; Sinasaklaw ng UL 2231-2 ang circuitry ng proteksyon ng tauhan.

Ang three-phase balance at phase-loss na gawi ay na-verify sa factory testing, kabilang ang mga brown-out na sitwasyon.

Ang IP54 ay kinumpirma ng naka-calibrate na spray at dust test sa mga sample ng produksyon.

Ang ≤40dB acoustic rating ay sinusukat sa isang metro sa isang test stand, at ang record ay isinampa sa batch.

Ang bawat unit ay pumasa sa mga pagsubok sa hipot at insulation na may mga serial-numbered na resulta na nakatago sa file.

Sinusubukan naming muli ang OCPP 1.6j na gawi sa isang reference na backend sa bawat release; partikular na sinusuri ang lohika ng pag-load-balancing laban sa mga sitwasyong maraming yunit.

Walong Hakbang sa Produksyon sa Likod ng 11kW Station

Nagaganap ang pagpupulong sa Zhejiang campus na nagpadala ng mahigit sa isang milyong charging unit noong 2024, kung saan ang mga FANUC robot at TRUMPF laser equipment ay nakikibahagi sa sahig sa mga linya ng AC at DC.

1. Ang enclosure steel ay laser-cut at press-braked, pagkatapos ay pinahiran ng powder.

2. Ang mga papasok na relay, contactor, at board ay sinusuri laban sa mga inaprubahang listahan ng supplier.

3. Ang mga power at communication board ay SMT-built at reflow-soldered.

4. Ang mga three-phase na mga kable ay binuo at tinitingnan ang torque sa mga naka-calibrate na driver.

5. Ang firmware ay na-flash at ang unit ay nagrerehistro gamit ang isang pansubok na OCPP backend.

6. Ang RS485 na load-balancing handshake ay ginagawa sa pagitan ng magkapares na unit.

7. Hipot, insulation, at powered burn-in run sa bawat istasyon.

8. Nameplate, UL marks, at carton packing isara ang linya.

Gabay sa Pag-size para sa Mga Multi-Station na Site

Magtrabaho nang paurong mula sa serbisyo. Kung ang gusali ay may tatlong-phase na supply at maaaring bigyan ng engineer ang bawat stall ng 16A-per-phase circuit, ang 11kW station bawat stall ay ang tamang density para sa mga opisina, apartment, at mixed-use na lote. Kung single-phase lang ang site, ang 7kW OCPP station ang tapat na pagpipilian — kailangan ng unit na ito ng tatlong phase para maging sulit ang presyo nito.

Ngayon ang mapurol na bahagi. Ito ang maling produkto para sa dalawang-kotse na driveway (isang 3.5kW o 7kW na unit ang mas mura at gumagana ang trabaho), para sa anumang pagpaplano ng site na sub-30 minutong turnover (iyon ay teritoryo ng DC), at para sa isang lokasyon kung saan ang electrical engineer ay hindi nakumpirma ang three-phase na supply sa papel. Ang pag-order bago ang pag-audit ng panel ay kung paano lumalabas ang mga gastos sa pag-upgrade.

Kapag may pag-aalinlangan, bilhin ang pangkat na pinamamahalaan ng pagkarga: ang mga istasyon ng pamilyang ito ay maaaring ihalo sa mga kapatid na may mababang kapangyarihan sa isang site, na pinag-ugnay sa ilalim ng iisang kisame. Ang kakayahang umangkop na iyon ay karaniwang mas mura kaysa sa paghula ng eksaktong power mix sa unang araw.

Bakit Pinipili ng Mga Operator ng Site ang AMPPAL

Ang karaniwang pagpapadala ay 15-20 araw ng trabaho; maaaring i-book ang mga phased na paglulunsad ng site sa mga nakaplanong puwang ng produksyon.

Sinasaklaw ng mga opsyon ng OEM ang enclosure branding, LCD boot screen, at RFID card artwork.

Nakadokumento ang OCPP 1.6j integration, at tinutulungan ng aming mga engineer ang iyong platform na kumonekta sa unang deployment.

Ang mga sertipiko ng UL 2202 at UL 2231-2 ay ibinibigay kasama ng kargamento para sa iyong mga consultant at inspektor.

Kami mismo ang nagpapatakbo ng 200+ charging station, at sinusuportahan ng aming mga inhinyero ang 500 liquid-cooled unit ng NEOM green hydrogen project — sukat na makikita sa pabrika.

Packaging at Freight para sa Mabibigat na Istasyon

Ang bawat istasyon ay nagpapadala sa isang foam-cradled na karton na malapit sa 60 × 44 × 32 cm na may kabuuang timbang na humigit-kumulang 14 kg, kabilang ang bracket sa dingding, starter RFID card, at manual. Sinubukan ang corner-drop, na may naka-print na nameplate ng modelo at UL mark sa mukha ng karton.

Ang palletised sea freight ay tumatagal ng humigit-kumulang 20-24 na istasyon bawat papag at humigit-kumulang 250 bawat 40HQ container; Ang paghahalo ng 3.5kW, 7kW, at 11kW na mga variant ng OCPP sa isang kargamento ay pamantayan para sa mga distributor.

Sinipi namin ang EXW, FOB Ningbo, o CIF na may komersyal na invoice, listahan ng packing, sertipiko ng pinagmulan, at mga kopya ng UL certificate para sa customs broker.

After-Sales: Warranty, Firmware, at Maintenance

Dalawang taong warranty laban sa mga depekto sa pagmamanupaktura sa istasyon at panloob na mga module.

Ang mga update ng firmware ay itinutulak nang malayuan sa backend; Ang mga parameter ng load-balancing ay maaaring ibagay nang walang pagbisita sa site.

Kailangan mo ng reader, panel o module? Ang pagpapadala ay 3-5 araw ng trabaho mula sa kumpirmasyon.

Ang mga remote diagnostic ay nagbabasa ng katayuan ng OCPP at mga log kasama ang iyong engineer sa isang tawag.

Ang availability ng mga piyesa ay tumatakbo limang taon pagkatapos ng pagtatapos ng produksyon para sa pamilyang ito.

Mali vs Tama: Pagpapatakbo ng Multi-Station na Site

Mali: hinahayaan ang isang lokal na electrician na ipagpalagay na ang bawat istasyon ay maaaring humila ng buong 11kW nang hindi sinusuri ang serbisyo. Kanan: pagkumpirma ng tatlong-phase na kapasidad at pagtatakda ng load ceiling bago pasiglahin ang grupo.

Mali: pag-configure ng load balancing nang isang beses at nakalimutan ito pagkatapos magdagdag ng mga nangungupahan ang gusali. Kanan: sinusuri ang kisame sa tuwing nagbabago ang pag-load ng site.

Mali: binabasa ang LED strip mula 50 m ang layo at hulaan. Kanan: sumasang-ayon sa isang alamat ng kulay sa staff ng site — ang berde ay nangangahulugang libre, ang asul ay nangangahulugan ng pagsingil, ang pula ay nangangahulugan ng kasalanan.

Mali: mga mounting station sa likod mismo ng dingding ng kwarto dahil 40dB ang rating. Kanan: isang nakabahaging pader o posisyon ng koridor; 40dB ay tahimik, ngunit ang tahimik ay hindi katahimikan.

Mali: umaasa sa cloud para sa kasalukuyang kontrol. Kanan: pinapanatili ang koordinasyon ng pagkarga sa lokal na RS485 o link ng controller para makaligtas ito sa mga hiccup ng network.

Mga Karanasan ng Operator Mula sa Mga Multi-Point na Site

Ang isang tagapamahala ng pasilidad sa isang kampus ng opisina malapit sa Munich ay nagpapatakbo ng walong istasyon para sa 300 empleyado. Ang load ceiling ay 45kW, at sa panahon ng morning plug-in rush, pinuputol ng system ang mahabang session upang magkasya sa mga bagong dating; Ang tanging reklamo niya ay ang paunang pagsasama ng backend ay tumagal ng isang buong araw ng mga tawag bago kumilos ang lohika ng taripa tulad ng inaasahan.

Ang board ng isang 40-palapag na apartment tower sa Istanbul ay nag-install ng anim na istasyon sa underground na garahe, kung saan ang tatlong-phase na supply ay nasa lugar na. Gusto ng mga residente ang mga ulat ng bawat may-ari; tala ng board na ang LCD ng istasyon ay nagpapakita ng mga English na menu, na tinanong ng ilang matatandang residente, at ang team ng property ay nag-print ng isang pahinang card sa Turkish.

Nagdagdag ang isang retail plaza sa Melbourne ng apat na istasyon sa mga entrance row. Ang operator ay naniningil bawat session sa pamamagitan ng backend at nagsasabing ang LED strip ay ang pinakamurang customer service tool sa site — ang mga driver ay nakakita ng isang libreng bay mula sa kotse. Ang kanyang isang hiling: isang mas mahabang karaniwang cable, kahit na inamin niya na karamihan sa mga driver ay pumarada sa abot-kayang pa rin.

Mga Tanong sa Pag-load Balancing Mula sa Mga Operator ng Site

Q: Ano ang ibig sabihin ng three-phase input para sa aking site?

A: Humigit-kumulang 16A bawat yugto sa tatlong yugto ay naghahatid ng ~11kW, kaya walang isang yugto na nagdadala ng mabigat na 46A na pagkarga.

Q: Kailangan bang 11kW ang lahat ng istasyon sa site?

A: Hindi. Pinaghahalo ng pamilyang ito ang 3.5kW, 7kW, at 11kW na mga yunit sa ilalim ng isang coordinated load ceiling.

T: Ano ang mangyayari kapag may bagong sasakyan na nag-plug sa kalagitnaan ng session?

A: Ang grupo ay muling naglalaan sa loob ng kisame; ang mga sesyon sa pagpapatakbo ay maaaring lumubog sandali, at bumalik ang kapasidad kapag natapos ang mga sasakyan.

Q: Mahirap ba ang 16A per phase sa wiring?

A: Ito ay mas banayad kaysa sa isang single-phase na 11kW circuit at pinapanatili ang balanse ng phase kahit na — iyon ang punto ng disenyo.

T: Paano nakakatulong ang LED strip sa isang abalang site?

A: Ipinapakita nito ang estado ng bawat istasyon sa isang sulyap mula sa buong lote, na nakakatipid sa mga tseke sa paglalakad ng mga kawani.

T: Talaga bang tahimik ang 40dB?

A: Mas tahimik kaysa sa refrigerator compressor sa isang metro, kaya naman nababagay ang unit sa mga opisina at residential wall.

Q: Maaari bang gamitin ng single-phase na kotse ang istasyong ito?

A: Oo, sisingilin ito sa mas mababang rate gamit ang mga phase na maaabot nito; ang istasyon at ang kotse ay nakikipag-ayos sa ligtas na agos.

Q: Paano kung mawalan ng internet ang site?

A: Gumagana pa rin ang mga kilalang RFID card mula sa lokal na listahan, iniimbak ang mga transaksyon, at ina-upload ang lahat kapag bumalik ang link.
