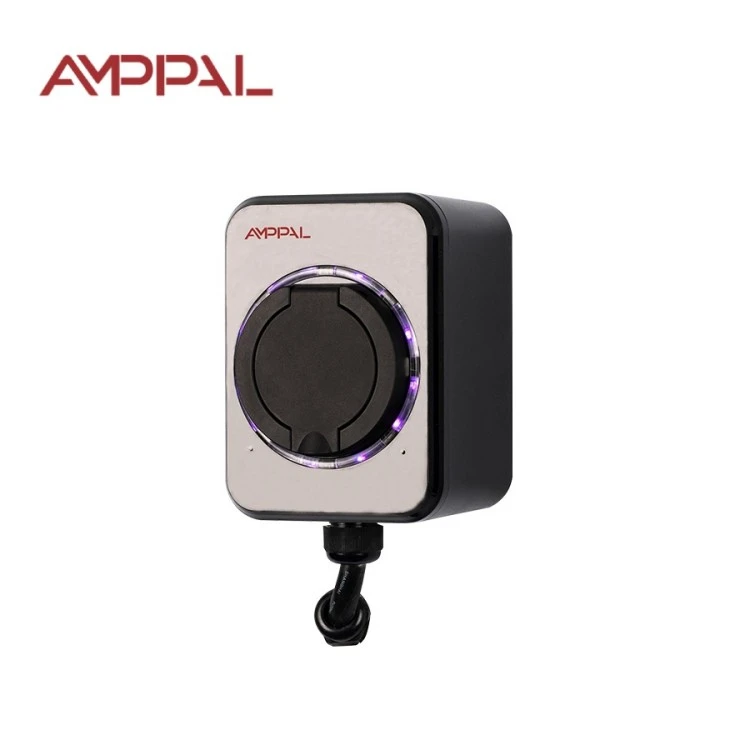

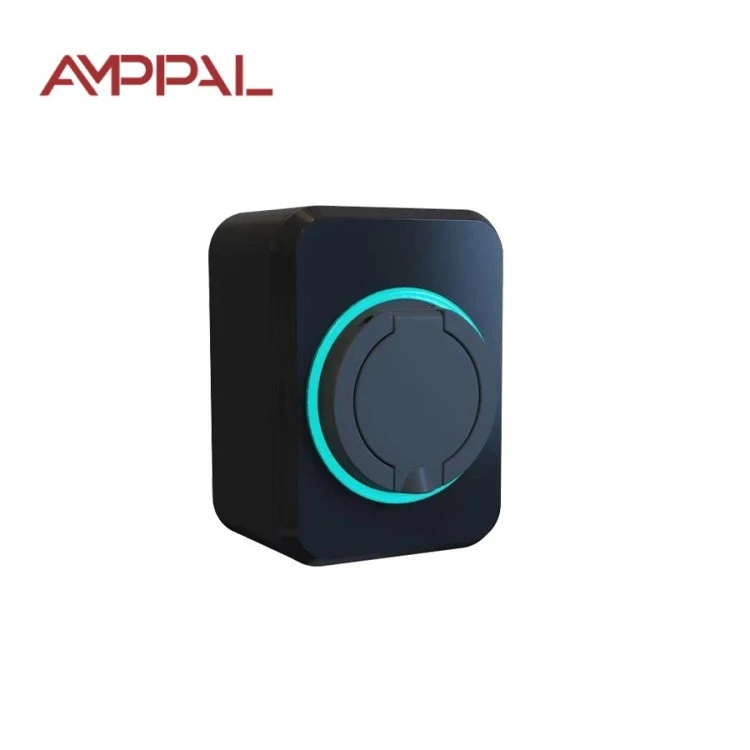

7kW Standard Wall-Mounted AC EV Charger para sa Bahay at Lugar ng Trabaho

Ang Talagang Nagagawa ng 7kW Wallbox para sa Iyong Singil sa Elektrisidad

Ang nag-iisang pinakamalaking pagkakamali ng mga bumibili ng EV sa bahay ay ang pagbabayad para sa pagsingil ng kuryente na hindi magagamit ng kanilang sasakyan. Ang 7kW Standard Wall-Mounted AC EV Charger para sa Tahanan at Lugar ng Trabaho ay sulit lamang kung tumatanggap ang onboard charger ng iyong sasakyan ng 32A — karamihan sa mga modernong EV na may 6.6kW o 7.2kW na onboard na mga unit. Ang AMPPAL Standard (Modelo AF-AC-07-B-A-O-1-SE) ay binuo para sa eksaktong tugmang iyon.

Ang bilis ay hindi mahalaga kaysa sa ugali. Sa 7kW, ang isang 40 kWh na baterya ay nagre-refill sa loob ng humigit-kumulang anim na oras, na akma nang maayos sa isang gabi ng off-peak na kuryente. Mag-charge tuwing gabi, at magsisimula ang kotse araw-araw na puno; ang charging curve ay nagiging hindi kapansin-pansin tulad ng isang telepono sa bedside table.

Isa itong walang screen, walang app na wallbox ayon sa disenyo. Ipinapakita ng dashboard ng kotse ang estado ng pagsingil; ang trabaho ng kahon ay simpleng maghatid ng 32A nang ligtas, paulit-ulit, sa loob ng maraming taon, sa isang dedikadong residential circuit.

Limang Mga Pakinabang na Lumalabas sa Iyong Buwanang Pahayag

Humigit-kumulang anim na oras mula sa walang laman hanggang sa puno sa isang 40 kWh na baterya, kumportable sa loob ng 8-oras na off-peak na window sa karamihan ng mga rehiyon.

Sa off-peak rate na 8 cents per kWh, ang 15,000 km ng pagmamaneho ay nagkakahalaga ng humigit-kumulang 180 USD sa kuryente — kumpara sa humigit-kumulang 1,260 USD para sa petrolyo sa isang 7 L/100 km na kotse.

Ang isang 32A na dedikadong circuit ay nagpapanatili sa load na predictable, kaya ang wallbox ay hindi kailanman nagbabahagi ng kasalukuyang sa mga appliances at hindi kailanman nabaligtad ang bahay breaker sa gabi.

Pinoprotektahan ng IEC 61851-1:2017 pilot control ang connector at ang inlet ng kotse mula sa pag-arce habang nag-plug-in at pull-out.

Walang dapat i-subscribe: walang SIM, walang bayad sa cloud, walang app account. Gumagana ang charger pagkatapos mawala ang network, dahil hindi ito nakalagay kailanman.

Teknikal na Pagtutukoy

Mga Karaniwang Pag-install para sa isang 7kW Home Unit

Mga magkahiwalay na bahay at villa na may garahe o carport at silid sa distribution board para sa 32A breaker.

Pang-araw-araw na commuter na mga sambahayan kung saan ang sasakyan ay sumasaklaw ng 60-120 km sa isang araw at dapat mapuno muli ng 6 a.m.

Dalawang-kotse na pamilya na nagcha-charge nang sunud-sunod sa magdamag sa isang shared circuit, salitan ang mga gabi ayon sa ugali.

Mga maliliit na negosyo: mga may-ari ng isang solong EV o delivery van na pumarada sa kanilang sariling lugar.

EV-ready na mga bagong build kung saan ang isang 32A circuit ay naka-install sa yugto ng konstruksiyon nang halos wala.

Mula sa Wall Socket hanggang sa Baterya: Ipinaliwanag ang Charging Chain

Ang chain ay may apat na link: ang grid, ang iyong panel, ang wallbox na ito, at ang onboard charger ng kotse. Ang wallbox ay ang hindi gaanong kawili-wiling link, at iyon ay isang papuri. Ito ay tumatagal ng 220VAC single phase, nalalapat ang IEC 61851-1 mode-3 signaling sa pamamagitan ng control pilot wire, at hinahayaan ang sariling mga system ng kotse na magpasya sa eksaktong charging curve.

Sa 32A, ang init ay ang tunay na kalaban, kaya ang contactor, mga kable, at konektor ay sukat para sa tuluy-tuloy na kasalukuyang sa buong orasan; ang thermoplastic housing ay naglalabas ng init. Pinipipin ng kotse ang kasalukuyang sarili habang napuno ang baterya, kadalasan pagkatapos ng 80%.

Nang walang sumusukat na utak sa loob, ang iyong utility meter ang gumagawa ng accounting. Kung bumaba ang iyong taripa pagkalipas ng 10 p.m., isaksak kapag nakauwi ka na at hayaang maghintay ang kahon sa standby — walang bayad ang pag-upo nang walang ginagawa.

Sertipikasyon at Pagsusuri sa Kalidad ng Pabrika

Ang pagmamarka ng CE na sinusuportahan ng isang teknikal na file na kinabibilangan ng ulat ng pagsubok ng IEC 61851-1:2017, na itinatago sa aming pabrika sa Zhejiang para sa pag-audit ng customer.

Ang kasalukuyang landas ng 32A ay na-verify gamit ang thermal endurance testing: mga oras ng tuluy-tuloy na pagkarga habang ang mga thermocouples ay nanonood ng mga temperatura ng terminal.

Ang IP54 ay na-verify sa pamamagitan ng naka-calibrate na spray ng tubig at mga pagsubok sa dust chamber sa mga sample ng produksyon, hindi sa pamamagitan ng optimismo ng catalog.

Ang bawat unit ay pumasa sa isang hipot test sa 1.5x rate na boltahe bago ito pinapayagang umalis sa linya.

Ang natitirang kasalukuyang koordinasyon ay pinapatunayan sa isang Type A RCD, ang uri na inirerekomenda ng karamihan sa mga pambansang code para sa mga EV circuit.

Ang batch sampling ay muling nagpapatakbo ng pilot-signal handshake laban sa isang reference na simulator ng kotse bago ang bawat kargamento ay selyado.

Walong Hakbang sa Linya ng Produksyon ng AMPPAL

Ang linya ay tumatakbo sa campus na naghatid ng higit sa isang milyong charging unit noong 2024; Ang mga robot ng FANUC ay humahawak ng paulit-ulit na pagpupulong, pinutol ng mga TRUMPF laser ang mounting plate.

1. Papasok na inspeksyon: bawat relay, contactor, at PCB batch ay sinusuri sa listahan ng aprubadong supplier.

2. Ang pangunahing board ay napupuno ng mga SMT machine at reflow na soldered sa ilalim ng nitrogen.

3. Ang firmware ay nag-flash at ang pilot-signal waveform ay sinusukat sa isang car simulator rig.

4. Ang 32A relay at contactor ay binuo at ang kanilang contact resistance ay naitala.

5. Ang mga halves ng pabahay ay nilagyan ng IP54 gasket at sarado na may mga naka-calibrate na torque driver.

6. Ang mga pagsubok sa hipot at insulation resistance ay tumatakbo sa bawat isang yunit.

7. Ang mga unit ay gumugugol ng ilang oras sa isang 45°C burn-in chamber, pinapagana at lumilipat.

8. Ang visual na inspeksyon, paglalagay ng label, at pag-iimpake ng karton ay nagtatapos sa linya gamit ang isang QC stamp.

Gabay sa Pag-size: Kapag 7kW Tamang Tama, Kapag Ito ay Overkill

Basahin muna ang onboard charger rating ng kotse. Kung ito ay nagsasabing 6.6kW o 7.2kW, ang wallbox na ito ay ang tamang partner: ang kotse ay matatapos ng 40 kWh na singil sa loob ng halos anim na oras. Kung ang iyong sasakyan ay tumatanggap lamang ng 3.3kW, ang 3.5kW Standard na yunit ay ang tapat na pagbili - ang 7kW na kahon ay hindi gagana sa kalahati ng session.

Ito ang maling produkto kung ang iyong tahanan ay hindi makakapag-host ng 32A circuit nang walang pag-upgrade ng panel, kung nagmamaneho ka ng mas mababa sa 50 km bawat araw at makakadaan sa 16A na linya, o kung kailangan mo ng pagsingil, RFID access control, o remote monitoring. Ang mga trabahong iyon ay nabibilang sa OCPP networked na pamilya, hindi sa kahon na ito.

At isaalang-alang muna ang panel, hindi ang charger. Ang 32A breaker na may 6 mm² copper cable na may sukat sa iyong lokal na code ay mas mahalaga kaysa sa tatak sa wallbox. Kung mag-alinlangan ang electrician, kumuha ng pangalawang opinyon bago ka bumili ng kahit ano.

Bakit Pinipili ng Mga Mamimili ang AMPPAL kaysa sa Mga Lokal na Brand

Ang order-to-dispatch ay 15-20 araw ng trabaho, at mayroon kaming mga production slot para sa mga umuulit na distributor.

MOQ ay negotiated sa bawat order; maraming bagong partner ang nagsisimula sa 10-20 unit trial para subukan ang market.

Sinasaklaw ng serbisyo ng OEM ang logo, kulay ng pabahay, likhang sining ng label, at manu-manong pagsasalin sa iyong wika.

Ang pabrika ay may hawak na CE, TÜV, UL, at CB na mga sertipiko at iniimbitahan ang mga customer na i-audit ang linya — mayroon ang ilan sa aming mga European partner.

Track record: 260+ empleyado, 40+ export na bansa, at 500 liquid-cooled unit para sa NEOM green hydrogen project sa Saudi Arabia.

Paano Namin I-pack at Ipapadala ang Iyong Order

Ang bawat wallbox ay naglalakbay sa isang foam-insert na karton na malapit sa 31 × 21 × 19 cm, kabuuang timbang na humigit-kumulang 2.8 kg, na may mounting template, screws, at manual. Ang karton ay nakaligtas sa isang 1.2 m na pagbagsak ng sulok, na sumasaklaw sa karamihan sa paghawak ng air-freight.

Para sa kargamento sa dagat, ang mga karton ay palletized at stretch-wrapped; humigit-kumulang 1,000 unit ang magkasya sa 20-foot container at humigit-kumulang 2,100 sa 40HQ. Ang magkahalong order ng mga produkto ng Standard at OCPP ay nagbabahagi ng isang lalagyan nang walang dagdag na gastos.

Nagtatrabaho kami ng EXW, FOB Ningbo, o CIF, pagpapadala gamit ang komersyal na invoice, listahan ng packing, sertipiko ng pinagmulan, at ang folder ng CE. Ang mga sample ay dumaan sa pamamagitan ng courier sa loob ng 3 araw ng trabaho pagkatapos ng pagbabayad.

Dalawang Taon na Warranty at After-Sales Support

Dalawang taon ng saklaw sa pag-andar ng pagsingil at mga panloob na bahagi, pinarangalan mula sa pabrika sa China.

Ang mga ekstrang bahagi para sa mga claim sa warranty ay ipinadala sa loob ng 3-5 araw ng trabaho; karamihan sa pag-aayos ay isang board swap o isang relay replacement.

Daloy ng RMA: magpadala ng mga larawan o maikling video ng kasalanan, ang aming mga inhinyero ay nag-diagnose sa loob ng isang araw ng trabaho, at kami ay sumasang-ayon sa pagkumpuni o pagpapalit.

Magaan ang pagpapanatili: punasan ang housing, suriin ang cable sheath dalawang beses sa isang taon, muling higpitan ang bracket pagkatapos ng unang buwan.

Kami rin mismo ang nagpapatakbo ng 200+ charging station, kaya ang aming team ng suporta ay sumasagot mula sa karanasan sa field, hindi isang script.

Mga Karaniwang Pagkakamali na Dapat Iwasan Gamit ang 32A Circuit

Mali: pagpapatakbo ng charger sa isang nakabahaging 16A socket dahil 'malamang na magiging maayos ito'. Kanan: isang nakalaang 32A circuit na may Type A RCD, na na-verify ng isang electrician.

Mali: ipagpalagay na ang isang 3.3kW na kotse ay nagcha-charge nang mas mabilis sa kahon na ito. Kanan: tingnan ang onboard na charger; ang kotse ay ang limitasyon ng bilis, ang wallbox ay ang kalsada.

Mali: ikiling ang cable sa unit habang nagcha-charge. Kanan: ilatag ito ng tuwid para manatiling cool.

Mali: nagcha-charge sa isang garahe na ginagamit para sa pag-imbak ng gasolina o thinner ng pintura. Kanan: panatilihing masusunog na metro ang layo at ang lugar ay maaliwalas — ang V-0 housing ay isang huling paraan, hindi isang lisensya.

Mali: hindi pinapansin ang isang mainit na saksakan sa dingding sa likod ng charger. Kanan: huminto, tumawag ng electrician; Ang init sa termination point ay nangangahulugan ng maluwag na koneksyon.

Feedback ng May-ari na Nakatuon sa Gastos

Ang isang may-ari ng bahay sa Baden-Württemberg, Germany, ay naniningil ng 58 kWh family EV sa taripa sa gabi. Nagkalkula siya ng 4.1 euros bawat full charge kumpara sa humigit-kumulang 70 euro para sa katumbas na tangke ng gasolina, at ang tanging hinaing niya ay ang manual ay sumasaklaw sa parehong 3.5kW at 7kW na mga variant, kaya minsan ay naghanap siya ng maling spec ng fuse.

Nagsimula ang isang may-ari ng villa sa Riyadh sa isang 3.5kW na unit at nag-upgrade pagkatapos ng isang taon habang lumalaki ang kanyang pagmamaneho. Tinatapos ng 7kW box ang kanyang 45 kWh na kotse sa loob ng humigit-kumulang 6.5 na oras kahit sa tag-araw, na ang garahe ay malapit sa 50°C na limitasyon ng unit — gaya ng babala namin sa kanya.

Isang importer sa Istanbul ang nag-order ng 7kW Standard sa mga container lot at ibinebenta ang mga ito sa mga may-ari ng apartment na may nakareserbang paradahan. Ang kanyang feedback: zero warranty returns sa loob ng 14 na buwan, at humihingi siya kada quarter ng twin-unit discount code para sa mga customer na may dalawang EV.

Mga Tanong ng Mga Mamimili Tungkol sa 7kW na Pagsingil

T: Bakit 6.6kW lang ang iginuhit ng aking sasakyan sa isang 7kW na charger?

A: Ang onboard charger ng kotse ay ang speed limit; 6.6-7.2kW ang eksaktong saklaw na sinusuportahan ng wallbox na ito.

Q: Anong gawaing elektrikal ang kailangan?

A: Isang nakalaang 32A circuit na may Type A RCD at cable sized bawat lokal na code, karaniwang 6 mm² na tanso.

Q: Maaari ba itong mag-charge sa araw?

A: Oo, ngunit mas mahal ang mga taripa sa araw; magdagdag ng timer o sundin ang iskedyul ng utility.

Q: Makakapinsala ba ang 7kW sa isang maliit na baterya?

A: Hindi. Ang sistema ng pamamahala ng baterya ng kotse ay nagtatakda ng kurba ng singil; ang wallbox ay nagbibigay lamang ng kung ano ang hinihiling ng kotse.

Q: Ano ang pagkakaiba sa 3.5kW Standard?

A: Dalawang beses ang kapangyarihan, isang 32A circuit sa halip na 16A, at humigit-kumulang kalahati ng magdamag na oras ng pagsingil para sa parehong baterya.

Q: Maaari ko bang pagsamahin ito sa rooftop solar?

A: Hindi direkta; grid-fed ang unit na ito. Para sa solar-matched charging kailangan mo ang naka-network na pamilya na may CT monitoring.

Q: Maaari bang magbahagi ng isang 7kW circuit ang dalawang kotse?

A: Hindi ligtas sa isang breaker. Bigyan ang bawat kotse ng sarili nitong circuit, o lumipat sa istasyon ng OCPP na pinamamahalaan ng pagkarga.

Q: Bakit walang screen?

A: Sinasadya. Ang kotse ay nagpapakita na ng katayuan sa pagsingil; ang isang screen ay nagdaragdag ng isang punto ng pagkabigo at isang gastos na walang benepisyo sa bahay.
