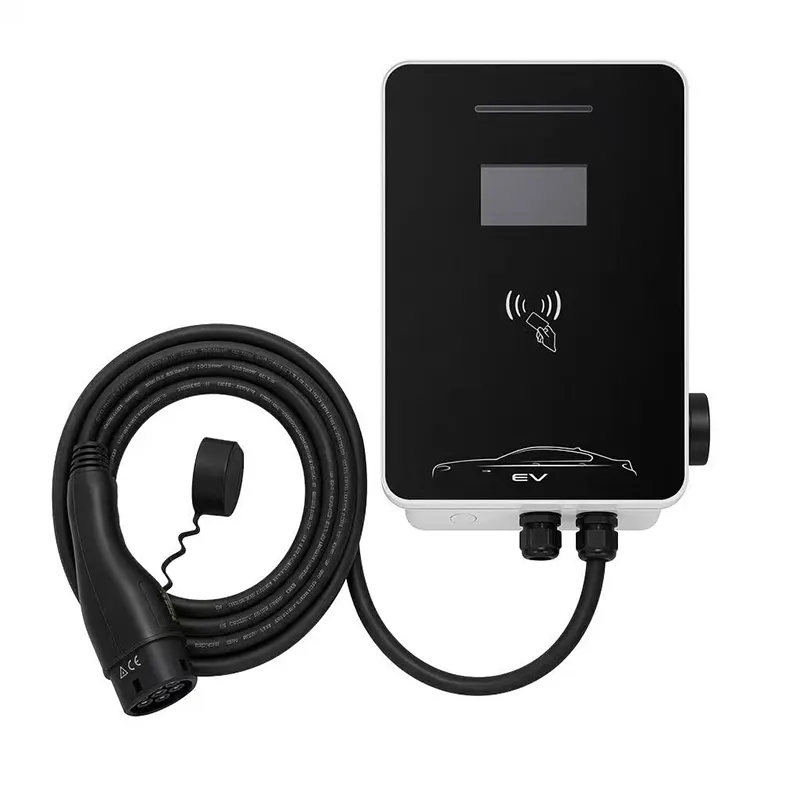

7kW Wall-Mounted AC EV Charger para sa mga Bahay at Opisina

Ang Isang Charger ay Puwedeng Maging Side Business

Ang isang restaurant na may dalawang EV charger sa harapan ay hindi nagbebenta ng kuryente; ito ay nagbebenta ng isang oras ng hapunan. Ang AMPPAL 7kW Wall-Mounted AC EV Charger for Homes and Offices (RZ series) ay binuo sa paligid ng premise na iyon - idinisenyo namin ito para sa mga may-ari na nagpapatakbo ng isa hanggang apat na istasyon na gustong magbayad sila para sa kanilang sarili, hindi sa utility-scale operator na may 200 site.

Ang unit ay isang 400 by 280 by 120 mm wall station, single-phase 7kW, na may OCPP 1.6J built in. Ikonekta ito sa cloud backend, magtakda ng presyo sa bawat kWh, at ang kahon ay tumatakbo sa sarili habang nagluluto ka, nag-aayos ng mga kotse o naglilinis ng mga kwarto.

Hindi mo kailangan ng pagsasanay sa elektrisyan upang mabasa ang mga numero: ang backend ay nagpapakita ng kWh na ibinebenta bawat session, at ang iyong bank account ay nagpapakita ng pagkakaiba.

Ano ang RZ Series: Isang Commercial AC Station, Pinasimple

Sa pisikal, ito ay isang compact full-size commercial station - metal-reinforced thermoplastic housing, IP54, -20C hanggang +50C operating range, at isang fixed 5m Type 2 cable (Type 1 o GB/T kapag hiniling).

Sa komersyal, ito ay isang naka-network na device. Ang bawat unit ng RZ ay nagsasalita ng OCPP 1.6J sa isang backend sa pamamagitan ng Ethernet, Wi-Fi o 4G (dongle), upang maaari kang magsimula at huminto sa mga session, magtakda ng mga taripa, at kumuha ng mga ulat mula sa isang telepono.

Ang 7kW na single-phase na rating ay sinadya: umaangkop ito sa karaniwang maliliit na komersyal na supply, na nagpapanatili ng mababang gastos sa pag-install para sa isang cafe o workshop.

Hindi ito isang DC fast charger - walang dapat umasa ng 20 minutong top-up dito. Ang modelo ay 'plug in, eat, sleep, shop,' session ng dalawa hanggang apat na oras.

Ang Opsyonal na 5-pulgada na Screen: Gumastos o Laktawan?

Ang RZ ay nagpapadala nang walang screen bilang default; ang 5-inch na display ay isang bayad na opsyon. Narito ang desisyon sa simpleng paraan.

Bilhin ang screen kung ang iyong mga customer ay walk-in na hindi hawakan ang isang app - isang mountain B&B, isang rural na garahe, isang mas lumang crowd. Kapag nakikitang 'nagsimula ang pag-charge, 4.2 kW, EUR 0.35/kWh' sa salamin, agad na inaalis ang tanong ng tiwala.

Laktawan ito kung ang iyong mga customer ay regular o marunong sa app, o kung ang istasyon ay nasa likod ng bakod kung saan walang magbabasa nito. Ang screen ay nagdaragdag ng gastos at isa pang bahagi na maaaring mabigo; Itinatala ng backend ang lahat sa alinmang paraan.

Ang aming tapat na panuntunan: bilhin ang screen sa unang unit at alamin kung ano ang itatanong ng mga customer; sa segundo malalaman mo kung kailangan mo ulit.

Teknikal na Pagtutukoy

Limang Negosyo na Kumita sa Dalawang Charger

1) Mga restawran at cafe sa mga pangunahing kalsada - ang charger ay isang kongkretong dahilan upang huminto para sa isang pagkain habang napuno ang sasakyan. 2) Mga B&B at guesthouse - Ang mga may-ari ng EV ay aktibong nag-filter para sa mga lugar na maaaring singilin magdamag. 3) Mga tindahan ng pag-aayos ng sasakyan at mga sentro ng gulong - ibinaba ng mga customer ang kotse, singilin, at bumalik para sa pickup. 4) Maliit na convenience store - ang 30 minutong shopping trip ay nagiging mabagal na top-up. 5) Mga co-working space at maliliit na opisina - pinahahalagahan ng mga empleyadong may EV ang isang garantisadong lugar sa pagsingil.

Lahat ng lima ay may isang katangian: ang customer ay naroon na isa hanggang apat na oras. Ang AC 7kW ay akma sa window na iyon; ang tanging trabaho ng operator ay ang pagtatakda ng presyo.

Inirerekomenda namin ang dalawang unit sa halip na ang isa kung saan hindi nagbabago ang trapiko - karaniwang umaalis ang isang driver na nakahanap ng baybayin, habang ang isang libreng pangalawang bay ay nagko-convert sa halos lahat.

Paano Ginawang Cash Register ng OCPP ang Wall Box

Ang OCPP 1.6J ay ang wika sa pagitan ng charger at backend, at ito ang pinakamalawak na sinusuportahang bersyon sa industriya. Nangangahulugan iyon na hindi ka naka-lock sa aming cloud - gumagana ang anumang OCPP-compatible na platform sa istasyon.

Araw-araw: remote na pagsisimula at paghinto, per-kWh o per-session na pagpepresyo, mga pangkat ng user (libre para sa staff, binayaran para sa publiko), mga ulat sa session, at mga alerto sa fault sa iyong telepono.

Ang pagsingil ay simple ayon sa disenyo: iniimbak ng backend ang kWh at presyo ng bawat session, at sa katapusan ng buwan ay nag-e-export ka ng isang ulat para sa accounting. Walang card reader o QR gateway ang kailangan sa isang AC unit - iyon ay DC-level complexity na hindi mo gusto.

Gumagana rin ang istasyon nang offline: kung bumaba ang network sa kalagitnaan ng session, tatapusin nito ang pagsingil, ire-record ang data nang lokal, at ia-upload ito kapag bumalik ang koneksyon.

Mga Sertipiko at Pagsubok sa Pabrika

Ang Mode 3 AC charging ay na-verify laban sa IEC 61851-1:2017, at ang unit ay nagdadala ng CE marking sa batayan na iyon.

Proteksyon sa pagpasok ng IP54 na na-verify ng independiyenteng pagsubok; operasyon mula -20C hanggang +50C.

100% na pagsubok sa produksyon: pagpapatuloy ng lupa, 500V DC insulation, 1.5kV dielectric na makatiis.

Ang 96-hour salt spray at 500,000-cycle relay endurance ay tumatakbo sa mga sample ng uri.

Nasubok ang OCPP 1.6J conformance laban sa ilang pangunahing backend bago ipadala.

Ang aming Yueqing plant ay na-audit ng mga external na notified body at nagdadala ng CE, TUV, CB at UL na saklaw.

Paano Binuo ang isang RZ Station

Ang RZ line ay tumatakbo sa commercial assembly area ng planta: 1) SMT boards na may automated inspection at conformal coating. 2) Power section - contactor, meter interface at OCPP controller - stacked at wired. 3) Housing assembly gamit ang screen pocket (kung inutusan). 4) 5m cable na nilagyan ng mga glandula na kinokontrol ng torque. 5) Ganap na functional na pagsubok kabilang ang isang live na OCPP handshake sa aming backend ng pagsubok. 6) High-pot na pagsubok sa kaligtasan. 7) Serial marking at pag-upload ng configuration.

Ang planta ay nagpapatakbo ng mga linya ng AC at DC nang magkahiwalay, na may tulong ng robot na mga sheet-metal na cell na ibinibigay sa mga kasosyo ng FANUC (Shanghai) at TRUMPF (Germany); ang taunang kapasidad ay lumampas sa isang milyong yunit.

Ang bawat serial number ay nakatali sa aming mga talaan sa bersyon ng firmware nito, kaya ang isang malayuang pag-update o isang recall - bihira ngunit posible - ay masusubaybayan ang bawat yunit.

Investment Math: Kailan Magbabayad ang Ikalawang Charger?

Patakbuhin muna ang mga numero gamit ang iyong lokal na taripa. Karaniwang European figure: kuryente sa EUR 0.25/kWh, sisingilin mo ng EUR 0.45/kWh, average na session 15 kWh. Gross margin bawat session: EUR 3.00.

Sa tatlong bayad na session sa isang araw na EUR 9 sa isang araw, humigit-kumulang EUR 270 sa isang buwan. Laban sa presyo ng istasyon na ilang daang euro kasama ang isang simpleng pag-install, ang unang yunit ay nagbabayad para sa sarili nito sa loob ng 3-5 na buwan.

Mas maganda ang math ng pangalawang unit: magkapareho ang halaga ng pagbisita sa electrician, at dalawang bay ang nagko-convert ng mas maraming bisita. Ang aming mga operator ay nag-uulat na ang isang naghihintay na driver ay umalis, habang ang isang libreng pangalawang bay ay nagko-convert sa halos lahat.

Ang tapat na babala: kung ang lokasyon ay may average na mas kaunti sa isang session sa isang araw, ito ay isang amenity, hindi isang negosyo. Patakbuhin ito para sa tapat na kalooban at katapatan ng customer sa halip na kita.

Bakit Bumabalik ang mga Mamimili sa AMPPAL

Bumili ka mula sa pabrika, hindi isang trading desk: Ang Zhejiang Anfu New Energy Technology ay nagtayo ng kagamitang ito sa Yueqing mula noong 2014.

Karaniwang lead time 15-20 araw ng trabaho; mga sample na ipinadala sa hangin sa loob ng 3-5 araw ng trabaho.

OEM/ODM mula sa 100 units: logo, uri at haba ng cable, opsyon sa screen, kulay.

Export pack: Deklarasyon ng CE, ulat ng pagsubok sa IEC, manwal, sertipiko ng inspeksyon ng pabrika.

40+ bansang pinaglingkuran; Kasama sa mga sanggunian ang NEOM at Sime Darby; 200+ istasyon na pinapatakbo ng grupo.

MOQ ng 1 yunit sa pagsubok; mga tier ng volume mula sa 20 at 100 na mga yunit.

Pagpapadala ng Komersyal na Istasyon: Mga Pallet at Paperwork

Ang bawat istasyon ng RZ ay nagpapadala sa isang 460 x 340 x 200 mm na karton, ang kabuuang timbang ay humigit-kumulang 8 kg kasama ang mounting kit. Ang mga maliliit na order ay dumaan sa himpapawid; isang papag ng 24 na mga yunit ay isang karaniwang serbisyo ng courier pallet, 5-7 araw sa Europa.

Ang isang 20-foot container ay tumatagal ng humigit-kumulang 500 units. Ang mga karton ay nakasalansan ng 24 sa isang papag, pinaliit na nakabalot, at naka-print na may marupok at mga marka ng oryentasyon.

Sinipi namin ang FOB Ningbo o Shanghai, at EXW o CIF kung saan mas gusto mong kontrolin ang kargamento. Ang bawat kargamento ay may dalang invoice, listahan ng packing, deklarasyon ng CE at sertipiko ng pinagmulan; Parehong tinanggap ang L/C at D/P.

Serbisyo, Mga Spares at ang 2-Year Cover

2-taong warranty sa mga depekto sa pagmamanupaktura; ang mga komersyal na customer ay nakakakuha ng priyoridad na paghawak.

Spares - OCPP controller, screen module, contactor, cable - ipinadala sa loob ng 7 araw ng trabaho.

Kasama sa panahon ng warranty ang mga pag-update ng malayuang firmware at suporta sa config.

Mga pagsusuri sa pag-iwas: siyasatin ang mga glandula, linisin ang mga lagusan, i-verify ang koneksyon sa network buwan-buwan.

Kung saan ang isang cafe o workshop ay hindi makapaglaan ng oras sa staff, ang aming mga kasosyo sa Germany, France at UAE ay direktang dumadalo sa site.

Mga Maling Paggalaw at Tamang Paggalaw sa Site

Mali: pag-mount sa istasyon sa buong araw na ang screen ay nakaharap sa kanluran. Kanan: i-mount sa ilalim ng eave sa taas na 1.5 m - nababasa ang screen ngunit may shade, cable mula sa lupa.

Mali: pagpapakain sa istasyon mula sa parehong circuit ng bangko ng refrigerator sa kusina. Kanan: bigyan ito ng nakalaang 32A breaker na may RCD; pinapanatili ng isang matatag na feed na buhay ang koneksyon ng OCPP.

Mali: hindi kailanman hawakan ang backend pagkatapos ng pag-setup. Kanan: suriin ang buwanang ulat; kung bumaba ang mga session, suriin ang network bago sisihin ang charger.

Mali: pagpepresyo sa itaas ng kalapit na DC fast charger. Kanan: presyo sa ilalim nito - ang iyong mabagal na AC session ay nagbebenta ng oras, hindi bilis.

Mali: pagruruta ng cable sa isang driveway. Kanan: patakbuhin ito sa itaas o sa kahabaan ng dingding upang hindi ito madaanan ng mga sasakyan.

Tatlong Operator ang Nagsasabi ng Kanilang Tunay na Mga Numero

Isang may-ari ng kebab restaurant sa Izmir, Turkey ang nag-install ng dalawang RZ unit noong Mayo. Apat na buwan ng data: 341 bayad na session, na may average na 2.8 sa isang araw, ang kita pagkatapos ng kuryente ay humigit-kumulang TRY 31,000 - halos kalahati ng kanyang buwanang upa.

Isang B&B host sa Split, Croatia ang nagpapatakbo ng isang istasyon na may screen. 'Mas pinagkakatiwalaan ng mga bisita ang display kaysa sa salita ko,' sabi niya, at partikular na nagbu-book ngayon ang mga bisita sa EV para sa charger. Ang reklamo: ang 4G dongle ay nangangailangan ng isang disenteng signal sa kanyang bahay na bato - sa unang katapusan ng linggo na ito ay bumaba, ang mga session ay huminto sa pagpapakita online, at ang ulat ay dumating lamang noong Lunes. Ang charger mismo ay hindi kailanman nabigo.

Ang isang may-ari ng tire shop sa Johor Bahru, Malaysia ay naniningil ng flat MYR 10 bawat session sa pamamagitan ng backend. Ang istasyon ay nagbayad para sa sarili nito sa loob ng halos apat na buwan, at ang tunay na panalo ay ang mga customer na naghihintay ng mga gulong: 'sila ay naniningil, pagkatapos ay naghihintay sila na may kasamang kape.' Ang kanyang tala: nais niyang maging karaniwan ang screen, dahil nagtatanong ang mga customer tungkol dito.

FAQ ng Maliit na Negosyo

Q: Kailangan ko ba ng espesyal na kontrata ng kuryente para dito?

A: Ang isang karaniwang komersyal na 32A single-phase na supply ay gumagana; tingnan ang mas murang mga taripa sa gabi upang mapabuti ang iyong margin.

Q: Maaari bang magbayad ang mga customer nang walang app?

A: Oo - ipinapakita ng opsyonal na screen ang session nang live, at maaaring mag-isyu ang backend ng mga QR code sa pagbabayad kung sinusuportahan ito ng iyong platform.

T: Aling mga backend ng OCPP ang gumagana sa istasyong ito?

A: Anumang OCPP 1.6J-compatible na platform; pagsubok namin laban sa mga pangunahing bago ipadala.

Q: Ano ang mangyayari sa isang power cut sa kalagitnaan ng session?

A: Ligtas na natapos ang session; sa pag-restart, muling kumonekta ang istasyon sa backend at iniuulat ang naantala na session.

Q: Maaari ko bang limitahan ang bilis ng pag-charge?

A: Oo - ang kasalukuyang ay maaaring i-cap nang lokal o mula sa backend, kapaki-pakinabang kapag ang istasyon ay nagbabahagi ng isang circuit.

Q: Ilang sasakyan ang maaaring pagsilbihan ng isang istasyon?

A: Isang connector bawat unit; dalawang unit na magkatabi ang sumasakop sa karamihan ng maliliit na negosyo.

Q: Sapat ba ang 7kW para sa mga modernong EV?

A: Para sa isang 2-4 na oras na pamamalagi, ito ay nagdaragdag ng humigit-kumulang 60-120 km - ang tamang akma para sa kainan, tuluyan at shopping stop.

Q: Paano kung gusto ko ng mas mabilis na pag-charge sa ibang pagkakataon?

A: Magdagdag ng pangalawang yunit o hakbang pataas sa DC; naka-mount ang RZ sa isang simpleng backplate, kaya madali itong ilipat.
