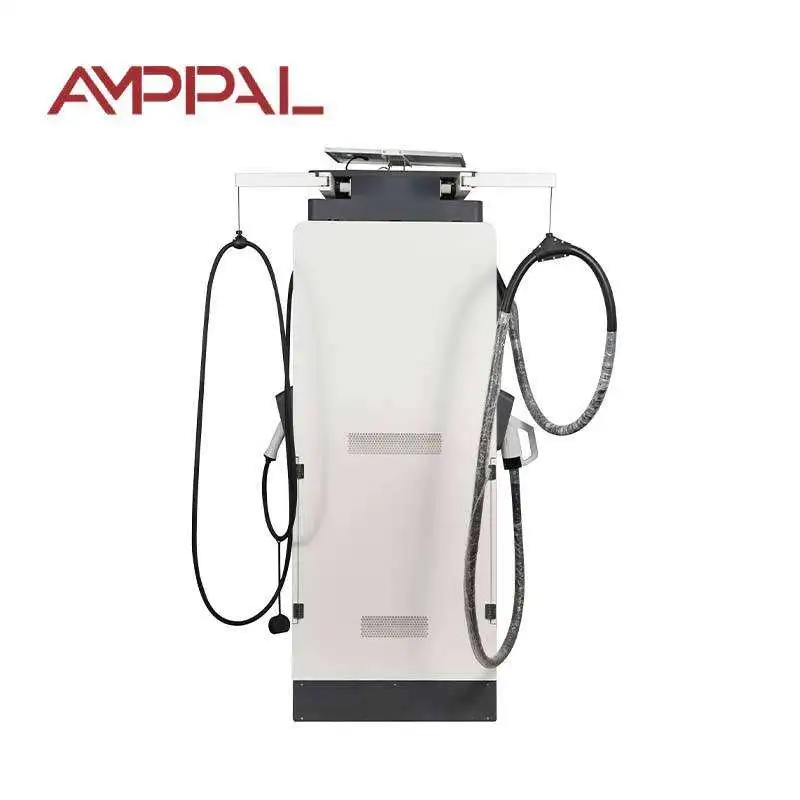

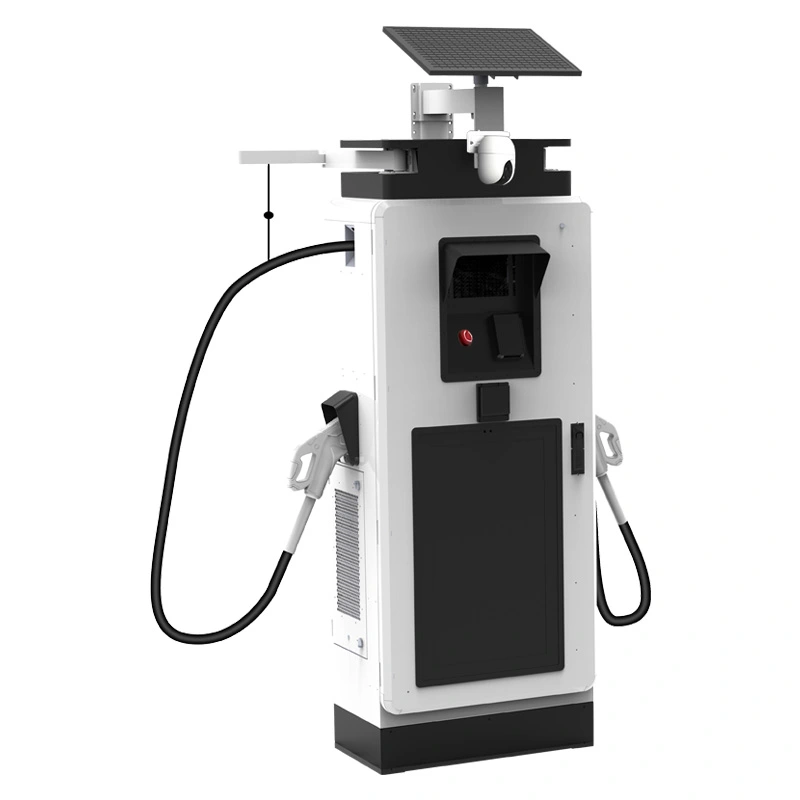

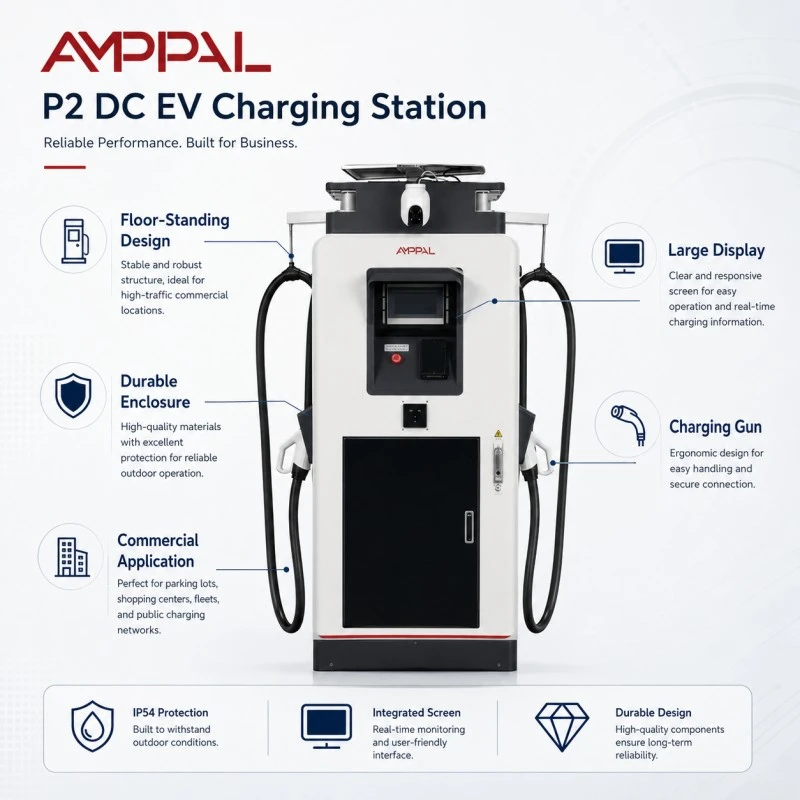

120kW Commercial DC EV Charger na may Digital Display para sa Mga Pampublikong Istasyon

Binuo para sa 480V Panel: isang 120kW Charger para sa North American Commercial Sites

Ang mga komersyal na gusali sa North America ay naka-wire para sa 480V three-phase, at ang isang charger na binabalewala ang katotohanang iyon ay lumilikha ng transformer na walang binabayarang badyet. Ang AF-DC-120-Y-B-M-4-H ay direktang kumukuha ng AC480V±10% sa 45-65Hz, kaya karamihan sa mga retail, industriyal, at mixed-use na site sa US at Canada ay maaaring pakainin ito mula sa kasalukuyang panel nang hindi nagdaragdag ng step-down na transformer.

Nililimitahan din nito ang ingay sa 60dB — humigit-kumulang 5dB sa ibaba ng mga tipikal na cabinet ng DC — na mahalaga sa mga linya ng ari-arian, mga katabi ng apartment, at mga komersyal na distrito na tumatakbo buong gabi. Ang 32-pulgadang 1920×1080 na display sa fascia ang humahawak sa iyong media o nilalaman ng brand, ngunit ang kwentong elektrikal ang dahilan kung bakit naiiba ang modelong ito.

Ang peak efficiency ay nasa 95%, ang enclosure ay IP54, at ang CCS1 output ay sumasaklaw sa 0-250A. Ito ay isang 120kW na makina na madaling sabihing oo sa pasukan ng serbisyo, at ang display ay nagbabayad para sa bahagi ng pag-install sa paglipas ng panahon.

Bakit 480V Input at isang 60 dB Ceiling Matter sa Property Line

Walang step-down na transpormer: direktang pinapakain ng serbisyo ng 480V ang unit, nakakatipid sa gastos, espasyo sa sahig, at mga pagkawala ng karagdagang yugto ng conversion.

Ang 45-65Hz wide-frequency input ay pinahihintulutan ang mas mahina na mga grids ng utility at kapangyarihan ng generator sa panahon ng mga yugto ng konstruksiyon, na isang tunay na kalamangan sa mga site na may hindi matatag na supply.

Ang 60dB na kisame — tungkol sa antas ng isang normal na pag-uusap — ay nagpapanatiling komportable sa mga kapitbahay at kawani ng night-shift.

Ang bilis ng fan ay sumusunod sa pagkarga at temperatura sa halip na tumakbo nang buong lakas mula sa plug-in, na pumuputol sa parehong ingay at nasayang na enerhiya sa loob ng 24 na oras na cycle.

Pinoprotektahan ng thermal derating ang electronics sa 50°C na init habang ang 120kW na rating ay tapat sa normal na mga kondisyon.

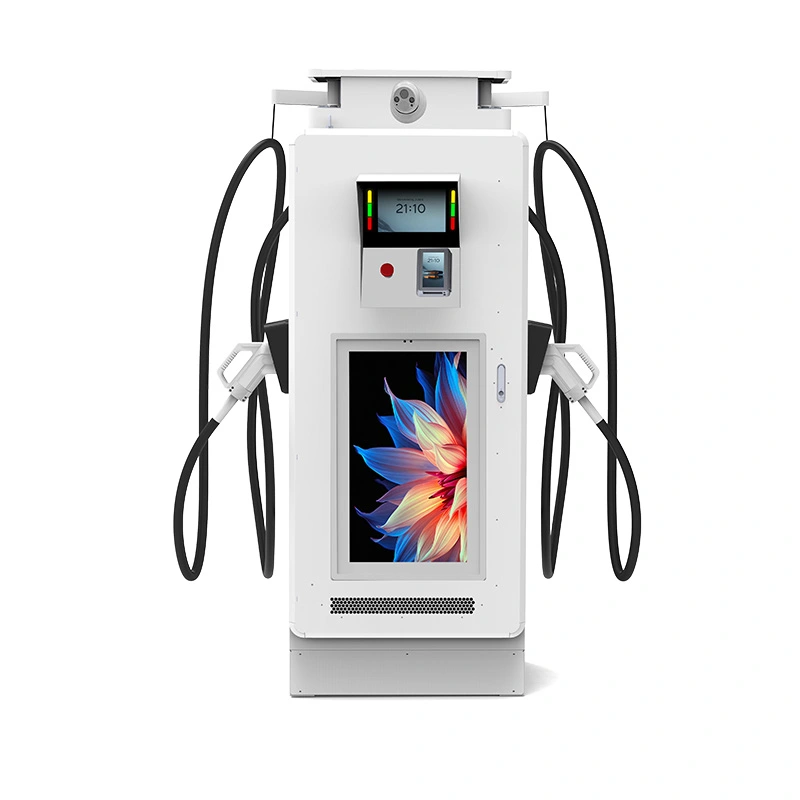

Ginagawa pa rin ng 32-inch na display ang trabaho nito sa media — mga ad, impormasyon ng istasyon, o loop ng iyong brand — sa pamamagitan ng parehong malayuang portal ng nilalaman.

Teknikal na Pagtutukoy

Detalye ng pabrika ng AF-DC-120-Y-B-M-4-H nang eksakto tulad ng ipinadala.

Mga Site na Nangangailangan ng Malakas na Visibility at Tahimik na Gabi

Mga pinaghalong gamit na pag-unlad: tingian sa antas ng kalye na may mga apartment sa itaas — ang charger ay tumatakbo buong gabi nang hindi nagpapalitaw ng mga reklamo sa ingay.

Mga retail chain sa US at Canada: Nasa site na ang mga 480V panel, kaya bumaba ang unit sa kasalukuyang serbisyo.

Mga paradahan ng opisina at hotel: 20–40 minutong session sa 120kW turn stalls sa buong araw ng trabaho.

Mga munisipal na lote malapit sa mga bloke ng tirahan: pinapanatili ng dimmed na screen at 60dB na kisame ang site na kapitbahay kahit sa mga magdamag na session.

Mga fleet depot sa mga serbisyong pang-industriya na 480V: pinapakain ng isang panel ang mga charger at ang kasalukuyang kagamitan sa tindahan.

Mga sentro ng kombensiyon at mga lugar ng kaganapan: ang display ay nagdadala ng sponsor na pagmemensahe sa panahon ng mga palabas, at 120kW ang umiikot sa mga sasakyan sa pagitan ng mga session.

Paano Nagko-convert ang Machine ng 480V sa DC — Nang walang Hum

Inaayos ng yugto ng pag-input ang AC480V na tatlong-phase papunta sa isang intermediate DC bus, pagkatapos ay ibinababa ng mga high-frequency converter ang kapangyarihan sa boltahe na hinihiling ng sasakyan. Wide-bandgap switching modules ang dahilan kung bakit hawak ng unit ang 95% peak efficiency sa input na boltahe na ito, na mas mahirap kaysa sa tunog nito — ang mas mataas na input voltages ay humihigpit sa mga switching margin.

Ang kwento ng ingay ay tungkol sa paglamig, hindi conversion. Ang mga tagahanga ay kinokontrol sa temperatura at tumatakbo sa bahagyang bilis sa halos lahat ng oras; ang matagal na mabibigat na kargada lamang ang nagtutulak sa kanila patungo sa buong rpm. Iyan ang praktikal na pagkakaiba sa pagitan ng 60dB unit at ng 65dB cabinet na karaniwan sa klase na ito.

Ang OCPP 1.6/2.0 ay nagdadala ng data ng session, mga malalayong diagnostic, at mga update sa firmware, habang ang display ay nagpapatakbo ng sarili nitong feed ng nilalaman. Ang parehong mga sistema ay nag-uulat sa isang record ng istasyon sa iyong backend.

Pagsubok na Sumusuporta sa 60 dB na Claim at sa mga Electrical Safety Marks

Ang sound pressure ay sinusukat sa 1 metro mula sa cabinet sa ilalim ng full load at naitala sa unit test report, kaya ang 60dB figure ay nabe-verify, hindi isang hula sa brochure.

Sinasaklaw ng pag-apruba ng uri ng CE at TUV ang kumpletong yunit; Ang mga UL at CB electrical na ulat ay magagamit para sa mga export na file.

96 na oras na pagsubok sa salt-spray sa enclosure at sa mga display bezel seal.

Insulation at surge test sa AC480V input stage sa buong 45-65Hz band.

Ang isang 48-oras na full-load na burn-in ay nagla-log ng ingay, temperatura, at mga electrical reading laban sa serial number.

Ang mga module ay na-rate -30°C hanggang +55°C; ang kumpletong yunit ay tinukoy para sa -25°C hanggang +50°C.

Mula sa Coil hanggang Crate: Paggawa ng 480V-Ready Cabinet

Hakbang 1. Ang mga bakal na coil ay laser-cut at robot-welded sa mga linya ng FANUC.

Hakbang 2. TRUMPF press brakes ang bumubuo sa mga panel; pulbos coat at lunas sundin.

Hakbang 3. Ang 480V input stage — contactor at surge arrestors — ay naka-wire sa AC line na may torque control.

Hakbang 4. Ang mga module ng rectifier at ang display sub-assembly ay nilagyan sa linya ng DC.

Hakbang 5. Ang pagpupulong ng paglamig, mga bentilador, mga duct, at mga sensor ng temperatura, ay naka-install at selyado.

Hakbang 6. Ang buong-load na pagsubok sa 120kW ay nagtatala ng kahusayan, power factor, at ingay bawat unit.

Hakbang 7. Ang isang 48-oras na burn-in cycle ay nagcha-charge ng mga session at screen playback nang magkasama.

Hakbang 8. Panghuling inspeksyon at crating; ang planta ay nagpadala ng mahigit isang milyong yunit hanggang 2024.

Itinutugma ang 120kW Display Unit sa Iyong Serbisyong Pagpasok

Tukuyin ang unit na ito kapag ang iyong site ay nasa North America na may 480V komersyal na serbisyo, o sa anumang market na tumatakbo sa 480V na tatlong yugto. Ang 120kW ay isang praktikal na middle class: isang buong singil para sa karamihan ng mga pampasaherong EV sa loob ng 25–45 minuto, nang walang mga hinihingi sa feeder ng 160kW-plus cabinet. Nagbibigay din ito sa iyo ng pangalawang stream ng kita sa pamamagitan ng screen nang hindi ginagawang kumplikado ang pag-install ng kuryente.

Huwag itong bilhin para sa isang site na may 208V o 230/400V na serbisyo lamang. Ang input na variant na ito ay nakatakda sa 480V, at ang pagdaragdag ng isang transpormer ay natalo sa buong punto — hilingin sa amin ang 380V na variant kung iyon ang iyong grid.

At kung ang site ay may mga silid-tulugan na direkta sa itaas ng forecourt, makatotohanan ang badyet: kahit na 60dB ay maririnig sa loob ng bahay sa gabi. Magplano ng sound barrier o iskedyul ng night power-cap bago magsampa ng unang reklamo ang mga kapitbahay.

Ang Iniaalok ng AMPPAL na Hindi Nagagawa ng mga Lokal na Distributor

Direktang pagpepresyo ng pabrika mula sa Yueqing, na may mga sertipiko ng CE, TUV, UL, at CB sa pakete ng panipi.

15–20 araw ng trabaho na paghahatid pagkatapos ng pag-apruba ng pagguhit; MOQ mula sa isang lalagyan.

OEM/ODM: ang iyong brand sa cabinet at sa display boot screen.

Kami mismo ang nagpapatakbo ng 200+ na istasyon, kaya ang feedback sa engineering mula sa field ay bumalik sa disenyo.

Isang 2-taong warranty na may mga ekstrang panel at module na ipinadala sa loob ng 5 araw ng trabaho.

Pag-iimpake at Pagpapadala ng 120kW Unit para sa isang Trabaho sa US

Ang cabinet ay nagpapadala patayo sa isang steel-framed crate na may sukat para sa 1800 × 750 × 690 mm na katawan. Ang display ay nilagyan ng foam at plywood, at ang CCS1 assembly ay sumasakay sa isang padded na panloob na kahon.

Ang mga crates ay may mga bulsa ng tinidor at apat na punto ng pag-aangat; lumabas ang crate plan kasama ang quotation para maplano ng iyong freight forwarder ang trak mula sa port hanggang site. Ang unit ay naglalakbay nang patayo sa lahat ng oras, na nagpapanatili sa panloob na mga bus bar at ang display seal na buo.

Ang mga tuntunin ay FOB Ningbo o CIF sa isang US o Canadian port. Ang invoice, packing list, bill of lading, certificate of origin, at mga test report ay ibinibigay sa loob ng 3 araw ng trabaho pagkatapos ng loading.

Warranty, Spares, at Suporta Pagkatapos Dumating ang Unit

2-taong karaniwang warranty na sumasaklaw sa mga module, controller, display, at cooling.

Mga ekstrang power module at panel sa stock; cross-ship exchange sa loob ng 5 araw ng trabaho.

Remote OCPP diagnostics para sa mga fault, firmware, at pag-uugali ng fan.

Pagbibigay ng suporta sa pamamagitan ng video call para sa mga unang beses na installer.

Isang quarterly maintenance checklist na sumasaklaw sa mga filter, fan, at torque check.

Mga Tala sa Pag-install para sa 480V na Mga Site at Mixed-Use Neighborhood

Mali: pagpapakain sa unit mula sa isang 208V panel at inaasahan ang buong kapangyarihan. Kanan: magbigay ng AC480V±10% three-phase sa pasukan ng serbisyo.

Mali: ipagpalagay na ang unit ay 50Hz-only. Kanan: tumatanggap ito ng 45-65Hz, ngunit kumpirmahin ang lokal na frequency sa nameplate bago pasiglahin.

Mali: paglalagay ng cabinet sa dingding na ang mga fan ay nakaharap sa isang sulok. Kanan: panatilihin ang clearance na ipinapakita sa manual ng pag-install upang gumana ang kontrol ng fan ayon sa disenyo.

Mali: pinipilit ang mga tagahanga na mag-high speed pagkatapos ng mainit na araw. Kanan: hayaan ang controller na rampa ang mga ito pababa; ang sapilitang bilis ay nag-aaksaya lamang ng kapangyarihan at nagdaragdag ng ingay.

Mali: hindi pinapansin ang phase balance sa isang nakabahaging serbisyo. Kanan: ipa-verify ng electrician ang paglo-load sa tatlong phase bago i-commissioning.

Feedback mula sa Mga Operator na Nagmamalasakit sa Mga Decibel

Isang kontratista sa Houston, Texas, USA ang nag-install ng dalawang unit sa isang retail plaza noong unang bahagi ng 2025. Ang pangunahing inaalala ng property manager ay ingay mula sa apartment block sa tabi; pagkalipas ng tatlong buwan ang tanging naka-log na reklamo ay ang liwanag ng screen sa 11 p.m., na naayos ng iskedyul ng gabi sa parehong linggo. Ang bahagi ng pagsingil ay hindi na kailangan ng isang tawag sa serbisyo mula noon.

Isang may-ari ng shopping center sa Toronto, Canada ang nagpapakain sa mga unit mula sa 480V panel ng mall at ganap na natipid ang halaga ng transformer. Kinumpirma ng electrician ang phase loading sa commissioning; ang tanging hinaing nila ay ang template ng display ay natagalan upang matuto, habang ang bahagi ng pag-charge ay malinis sa loob ng walong buwan.

Isang developer sa Seattle, USA ang naglagay ng unit sa isang mixed-use na garahe kung saan gusto ng retail na nangungupahan ang screen ng ad. Iniuulat ng nangungupahan ang 60dB na kisame na hawak sa kanilang pag-aaral ng ingay at ngayon ay nagpaplano ng mga yunit para sa dalawa pang ari-arian; ang maliit na reklamo ay ang pakiramdam ng CCS1 cable sa malamig na taglamig kaysa sa inaasahan, na isang bagay na cable jacket, hindi kasalanan ng charger.

FAQ: 480V Input, Mga Limitasyon sa Ingay, at 120kW Output

Q: Maaari bang tumakbo ang unit na ito sa 380V European power?

A: Hindi, ang variant na ito ay naayos sa AC480V±10%. Hilingin ang 380V na bersyon kung ang iyong grid ay 230/400V.

Q: Gaano ba talaga kalakas ang 60dB?

A: Tungkol sa antas ng isang normal na pag-uusap, na sinusukat sa 1 metro mula sa cabinet sa ilalim ng full load.

Q: Lumalala ba ang ingay sa gabi?

A: Kung kailangan lang ng load at init; Ang bilis ng fan ay sumusunod sa temperatura, hindi ang orasan.

Q: Anong laki ng feeder ang kailangan ng 120kW unit sa 480V?

A: Around 150A per phase at full load before margin; dapat sukatin ng iyong engineer ang breaker na may headroom para sa inrush at mga karagdagan sa hinaharap.

Q: Ang 32-inch na screen ba ay nakakadagdag sa ingay?

A: Hindi, ang panel ay passively cooled at ganap na tahimik sa anumang oras.

Q: Kailangan ba ng transformer?

A: Hindi kung ang iyong site ay may 480V three-phase; ang yunit ay idinisenyo upang direktang kumonekta sa naturang serbisyo.

Q: Ano ang saklaw ng warranty?

A: 2 taon na pamantayan, na sumasaklaw sa power stage, display, at cooling system.

Q: Maaari ba namin itong i-install sa Canada?

A: Oo, ang 480V ay standard doon, at ang mga dokumento ng sertipikasyon ay nagpapadala kasama ng yunit.
