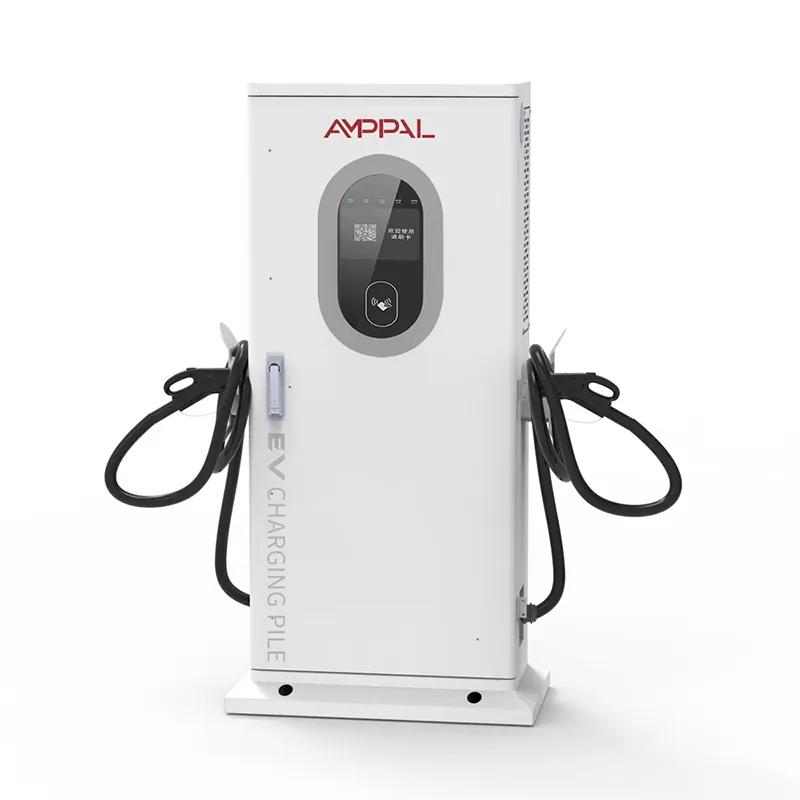

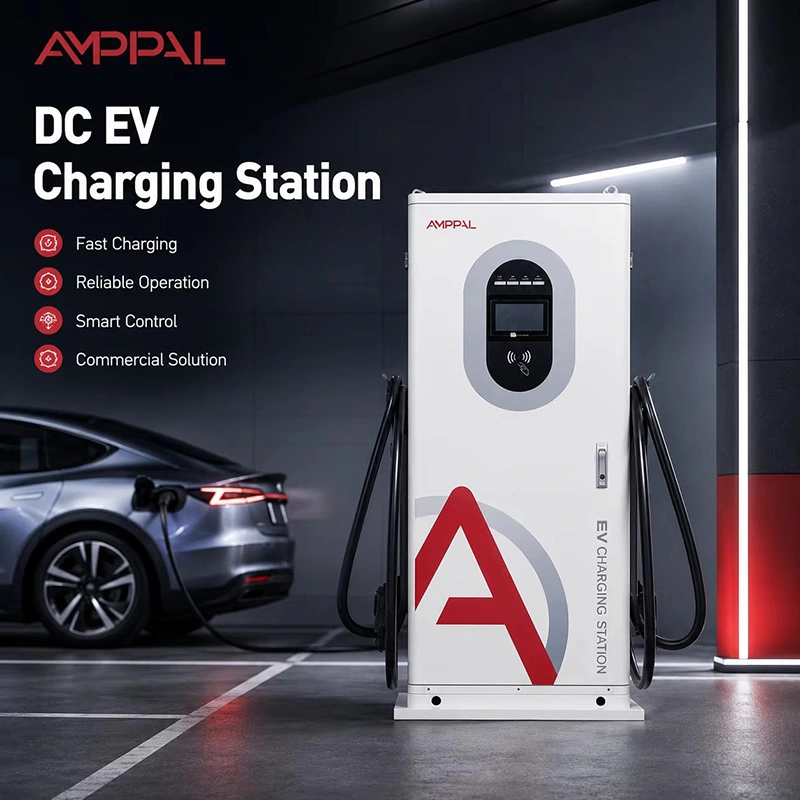

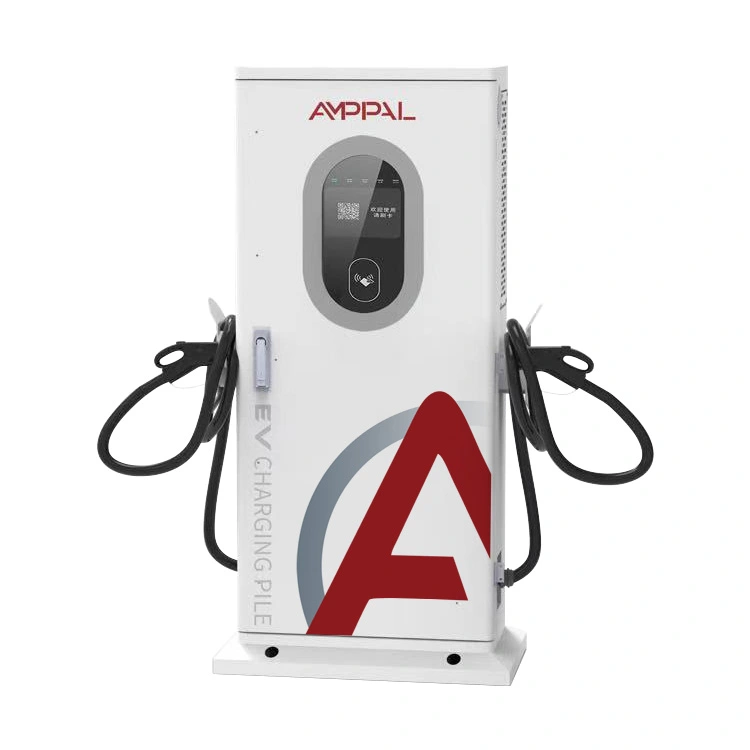

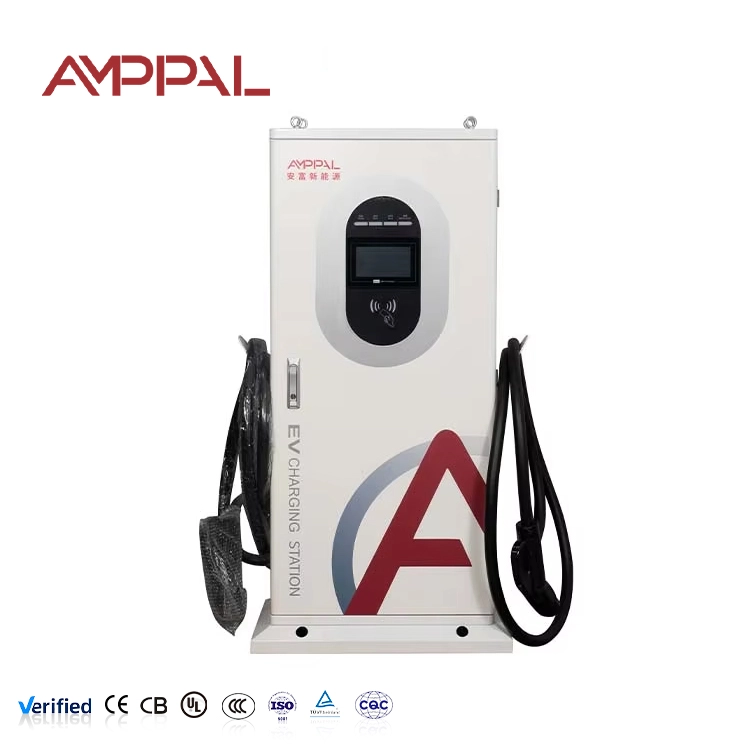

40kW Commercial Integrated DC EV Charging Station para sa Pampublikong Paradahan

Ano Ang Charger na Ito, at Kung Saan Ito Titirhan

Maalat na hangin, init ng disyerto, nagyeyelong gabi - ang mga kapaligiran na pumapatay sa murang mga charger ay eksaktong kung saan ang AF-DC-040-Y-B-O-3/4/5-H ay idinisenyo upang manatiling buhay. Ito ay isang floor-standing integrated DC fast charger sa isang 1517 x 650 x 300 mm cabinet na may base, na na-rate sa 40kW na output sa 200-1000VDC hanggang sa 100A sa AC380V +/- 15%.

Walang bumibili ng 40kW unit dahil ito ay kaakit-akit. Sinasaklaw nito ang araw ng trabaho ng mga tunay na customer - mga taxi, van, commuter - nang hindi nagbabayad ng kuryente na hindi nila kailanman ginagamit. Ang mapagpasyang tanong ay hindi ang presyo ng sticker.

Bakit Mas Mababa ang Gastos ng Unit na Ito Mahigit sa 5 Taon

Powder-coated steel cabinet sa IP54: dust-tight at splash-proof, kaya ang coastal salt at road grime ay umaatake sa pintura sa halip na sa electronics.

Pinangangasiwaan ng unit ang -25 C na taglamig at +50 C na tag-init, nang maayos sa halip na mamatay - pinoprotektahan ng logic ang mga module.

96 na oras na pagsusuri ng salt spray sa isang sample mula sa bawat production batch - ang parehong pamantayan na ginagamit para sa marine-grade equipment.

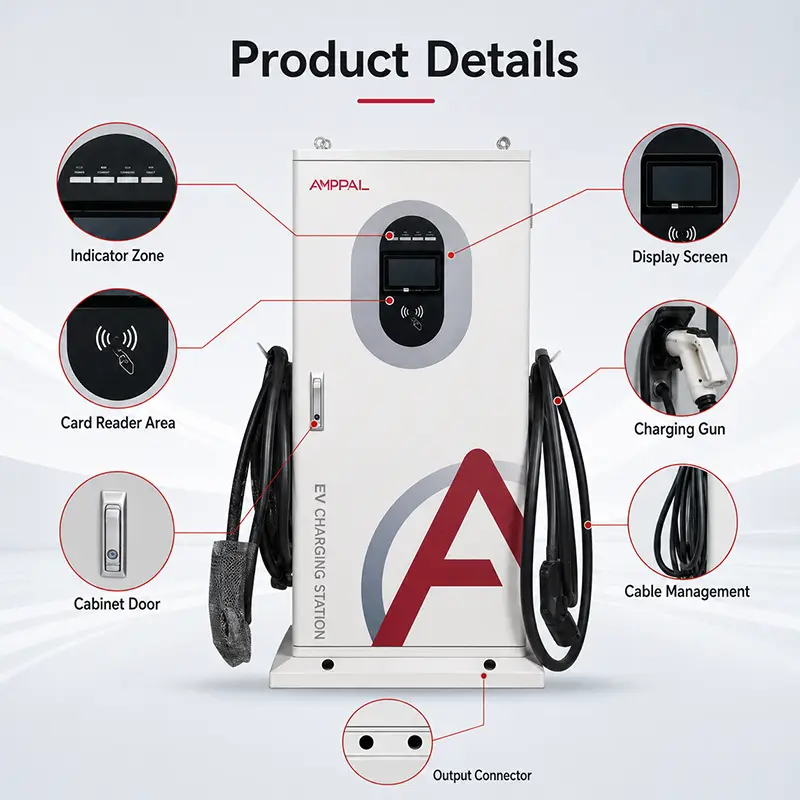

Ang mga bahagi ng pagsusuot - baril, bentilador, filter, screen - ay mga plug-in na module na maaaring palitan ng lokal na electrician sa site.

Ang mga spares ay naka-stock ng 8+ taon, at ang mga bahagi na isinusuot ay ang mga mura, hindi ang mga mahal.

95% peak efficiency at standby logic: ang isang unit na nakaupo sa pagitan ng mga session ay kumukuha ng halos ilang LED bulbs.

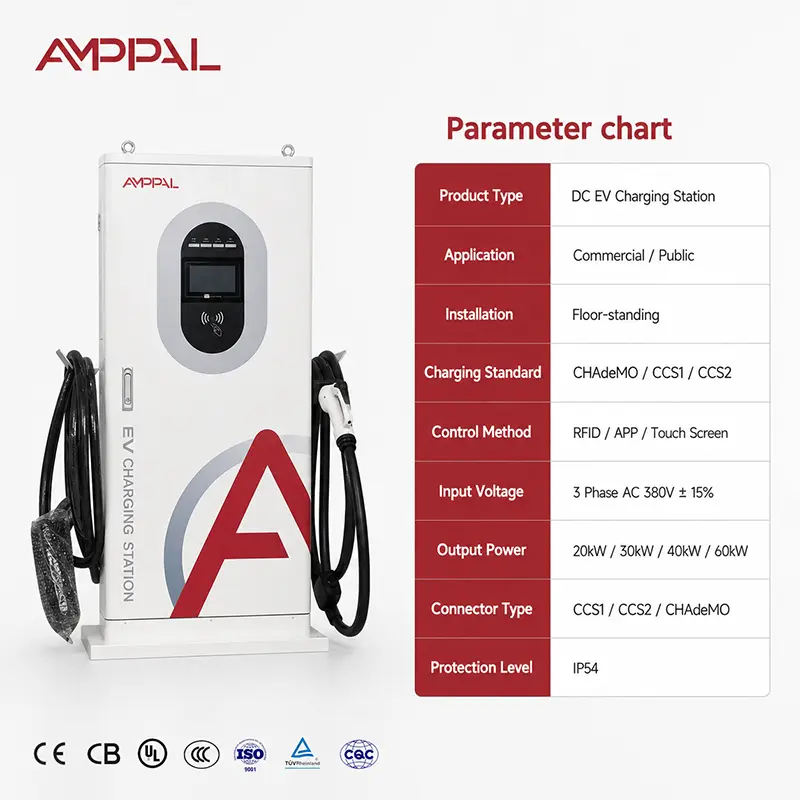

Mga Teknikal na Pagtutukoy - 40kW Modelo AF-DC-040-Y-B-O-3/4/5-H

Kung Saan Ang 40kW ay May Katuturan - Limang Tunay na Site

Mga istasyon ng gasolina sa baybayin sa loob ng 500 m ng tubig-dagat - ang kuwento ng pag-spray ng asin ay pinakamahalaga dito, at ang powder coat ay kumikita ng halaga nito noong ikalawang taon.

Mga desyerto na highway sa Gulpo, kung saan ang temperatura ng gabinete ng gabinete ay pumasa sa 60 C at tanging ang mga yunit ng malawak na temperatura ang nabubuhay sa dalawang tag-araw.

Mga mountain pass at malamig na depot hanggang -25 C - magsisimula ang unit kung saan napadpad ang mga mas manipis na disenyo.

Mga airport at hotel valet lot, kung saan ang mga kotse ay nakaupo nang 2-6 na oras at 40kW ang pumupuno sa karamihan ng mga baterya nang walang full fast-charge session.

Mga parkeng pang-industriya na may mga delivery van at mga kotse ng empleyado - isang 40kW unit ang nagpapanatili ng isang maliit na fleet na gumagalaw nang walang pag-upgrade ng transformer.

Paano Ito Pinapanatiling Buhay ng Disenyo

Ang init ang tunay na kalaban. Ang hangin ay pumapasok nang mababa sa harap, tumatawid sa mga power module at lumalabas sa itaas - isang tuwid na daanan ng tsimenea na gumagana kahit sa dingding. Patuloy na sinusubaybayan ng control board ang temperatura ng module; kung uminit ang cabinet, maayos na bumababa ang charger sa halip na i-drop ang session.

Ginagawa ng enclosure ang ikalawang kalahati ng trabaho. Ang powder coating ay inihurnong, hindi na-spray na basa, kaya lumalaban ito sa mga chips na sanhi ng mga gravel truck at troli. Ang mga gasket sa paligid ng screen at pinto ay naka-compress, hindi nakadikit, kaya naman nananatili ang rating ng IP54 pagkatapos ng mga taon ng pagbubukas.

Pangatlo, ang mga bahagi ng pagsusuot ay ang mga murang bahagi. Ang isang fan, isang filter o isang screen ay nagkakahalaga ng isang maliit na bahagi ng isang bagong charger, at isang maliit na kahon ng mga reserba ay nagpapanatili sa dalawa o tatlong mga yunit na malusog - walang mga biyahe sa isang service center.

Mga Sertipiko, Pagsusuri at Batch na Ebidensya

Mga sertipiko na maaari mong ibigay sa isang malambot: CE, TUV, CB, kasama ang CCC sa loob ng bansa at UL kapag hiniling para sa North America.

Ang IP54 ay na-verify sa pamamagitan ng dust at splash testing in-house, hindi ipinapalagay mula sa isang datasheet.

Ang pag-spray ng asin ay tumatakbo nang 96 na oras sa bawat sample ng batch - nakakakuha ng masamang patong bago ito makarating sa iyong baybayin.

Ang bawat unit ay gumagawa ng -25 C cold start at 24-hour full-load run sa 40 C ambient, na may thermal log na pinapanatili sa bawat unit.

Ang sertipiko ng pagkakalibrate ng metro ay ipinapadala kasama ng yunit, kaya ang iyong unang driver invoice ay nakasalalay sa isang na-verify na pagbabasa.

Mula sa Steel Coil hanggang Crated Charger: 8 Hakbang

Nangyayari ang pagputol at pagtiklop sa mga linya ng CNC punch at laser na ibinahagi sa mga cell ng robot ng FANUC at TRUMPF.

Ang powder coating ay gumaling, pagkatapos ay ang mga sample mula sa parehong batch ay pumasok sa 96-hour salt spray chamber.

Ang mga seksyon ng AC at DC ay pinagsama sa magkahiwalay na linya, kaya ang tooling ay hindi kailanman tumatawid sa pagitan ng dalawa.

Ang mga wiring ay sumusunod sa isang nakadokumentong iskedyul ng torque - bawat lug ay humihigpit sa isang numero, hindi sa pamamagitan ng pakiramdam.

Susunod ang mga pagsubok sa proteksyon: sobrang temperatura, sobrang boltahe at ground fault, bawat isa ay sadyang nag-trigger sa rig.

Ang unit ay nakaligtas sa -25 C cold start, pagkatapos ay isang 24 na oras na full-load na run sa 40 C na may thermals na naka-log.

Sinusuri ang mga gasket, door seal at cable gland; ang IP54 water spray test ay ginagawa mula sa anim na direksyon.

Ang sertipiko ng pagkakalibrate ay inisyu at ang yunit ay naka-crated para sa pagpapadala.

Gabay sa Pagpapalaki: Ang 40kW ba ang Tamang Workhorse para sa Iyo?

Pumili ng 40kW kapag nanatili ang iyong mga customer ng 30-90 minuto at ang iyong site ay nasa labas, nakalantad, o pareho. Ito ang matamis na lugar para sa mga hanay ng taxi, mga lote ng dealer, forecourts ng hotel at mga yarda ng depot kung saan ang 30kW ay mabagal at ang 60kW na feed power ay walang gumagamit. Ito rin ay umaangkop sa karamihan ng mga kasalukuyang 380V na koneksyon, na pinananatiling maliit ang mga gawaing sibil.

Ngayon ang matapat na bahagi. Kung ang bawat session ay dapat matapos sa ilalim ng 30 minuto, 40kW ang maling tool - pumunta sa 60kW o mas mataas. Kung ang iyong site ay isang malinis na panloob na garahe na walang panahon, nagbabayad ka para sa IP54 at salt spray na hindi mo kailangan; mas mura ang halaga ng isang panloob na unit na nakadikit sa dingding. At kung magpapatakbo ka ng 20-oras na araw sa full load, bilhin ang extended spares kit mula sa unang araw - ang baril at mga fan ay wear item, full stop.

Direktang pagbili mula sa Yueqing Factory

Mula sa pagbabayad hanggang sa pagpapadala: 3-5 araw ng trabaho para sa mga sample, 15-20 para sa isang buong lalagyan.

Sample MOQ ay isang solong yunit; nagsisimula ang pagpepresyo ng container sa 10 unit, at ang mga mixed model ay nagbabahagi ng container.

OEM at pag-customize: logo, kulay ng cabinet, pagsasama ng pagbabayad at mga power label sa iyong spec.

Saklaw ng mga papeles ang invoice, listahan ng packing, bill of lading, CE/TUV certificate at test report, kasama ang EU declaration of conformity para sa Europe-bound orders.

Naghatid ang AMPPAL ng mahigit 1 milyong unit mula noong 2014 at nagpapatakbo ng 200+ na istasyon gamit ang sarili nitong kagamitan - nakatayo kami sa likod ng gear na ginagamit namin araw-araw.

Paano Nilalagay at Ipinapadala ang mga Unit

Ang crate ay tumutugma sa footprint ng unit: isang kahoy na frame sa isang four-way pallet base na may foam corner blocks, humidity-sealed para sa ocean leg. Ang kable ng baril ay nakapulupot at naka-strapped kaya ang connector ay hindi nakalawit sa ilalim ng load.

Isang crate bawat posisyon ng papag. Ang isang 20-foot container ay nagdadala ng humigit-kumulang 10 units, isang 40-foot high-cube na humigit-kumulang 24 na may halong mga modelong nakadikit sa dingding. Bawat lalagyan ay kinukunan ng litrato bago magsara ang mga pinto.

Ang mga termino sa kalakalan ay EXW Yueqing, FOB Ningbo, o CIF na inihatid sa iyong daungan. Ang deklarasyon ng pagsang-ayon ng EU ay kasama para sa mga order sa Europe-bound.

Mga Bahagi, Pag-aayos at Gastos sa Pagpapatakbo

Ang dalawang taong termino ay sumasaklaw sa mga power module, controller, screen at cooling system. Lampas dito ang badyet: isang fan set sa paligid ng tatlong taon, isang gun assembly sa paligid ng ika-apat na taon sa isang abalang site.

Nananatili sa stock ang mga ekstrang 8+ taon - mga screen, baril, fan, filter, control board - at karamihan ay umaalis sa loob ng isang linggo.

Mga remote na update sa firmware at suporta sa configuration ng OCPP 1.6/2.0, sinagot sa loob ng isang araw ng trabaho sa pamamagitan ng email o WhatsApp.

Ang aming payo sa pagpapanatili: linisin ang intake filter buwan-buwan sa maalikabok o baybayin na mga lugar, banlawan ang asin sa kabinet malapit sa dagat, taun-taon ang mga koneksyon ng torque.

Humingi ng limang taong spares basket quote: mga tagahanga, mga filter, isang screen, isang pagpupulong ng baril - isang beses kang nagba-budget, hindi sa tuwing may mabibigo.

Mga Error sa Field na Nakikita Natin (Mali / Tama)

Mali: nilaktawan ang earth rod dahil mukhang mahusay na insulated ang unit. Kanan: mag-install ng tamang PE earth connection ayon sa manual; Gumagana lamang ang proteksyon ng surge kapag totoo ang landas sa lupa.

Mali: hinahayaan ang cable na makaladkad sa aspalto kung saan dumadaan ang mga forklift. Kanan: gamitin ang cable hook o isang maliit na stand at suriin ang jacket buwan-buwan; ang isang ginupit na dyaket ay nagiging pagkukumpuni na walang warranty sa ibang pagkakataon.

Mali: pressure-washing ang cabinet habang nakabukas ang pinto o nakasaksak ang mga connector. Kanan: hugasan nang naka-lock ang unit at nakasara ang mga takip, pagkatapos ay banlawan ng sariwang tubig sa mga lugar sa baybayin upang alisin ang salt film.

Mali: nakaharang sa tuktok na tambutso gamit ang isang signboard o istante. Kanan: panatilihing malinaw ang tuktok - ang daloy ng hangin ng tsimenea ay ang buong diskarte sa paglamig.

Mali: nag-iiwan ng basag na screen sa serbisyo nang ilang linggo. Kanan: palitan ang module ng screen sa loob ng humigit-kumulang 15 minuto; ang isang basag na screen ay nagbibigay-daan sa moisture sa HMI cavity.

Feedback ng Operator mula sa Field

Ang isang distributor ng gasolina sa Split, Croatia (Setyembre 2025) ay nagpapatakbo ng tatlong yunit 40 m mula sa Adriatic. Ang hatol niya: mukhang bago pa rin ang powder coat pagkatapos ng dalawang taglamig ng salt spray, kung saan ang dati niyang brand ay kinalawang sa ilalim ng gasket ng pinto sa loob ng walong buwan. Ang kanyang patas na reklamo - ang gasket ng pinto ay matigas upang isara kapag bago; ito ay lumalambot pagkatapos ng ilang linggo, at ngayon ay pina-pre-lubricate namin ito sa pabrika.

Sinisingil ng isang contractor ng pagmimina sa Karaganda, Kazakhstan (Disyembre 2025) ang mga sasakyan sa site hanggang -22 C. Nagsisimula at nagcha-charge ang mga unit nang walang pre-heating, na ikinagulat ng kanyang electrician sa puntong ito ng presyo. Ang paalala niya sa amin: ang touch screen ay mabagal sa ibaba -15 C, kaya nag-iskedyul siya ng mga sesyon sa gabi bilang fixed-time at pinapanatili ang araw para sa manual na paggamit.

Isang may-ari ng hotel sa Dubai, UAE (Marso 2026) ang naghahambing ng mga invoice, hindi mga spec sheet: ang isang 40kW unit at isang ekstrang screen at baril ay nagkakahalaga sa kanya ng humigit-kumulang 18% na mas mababa sa loob ng dalawang taon kaysa sa dati niyang dalawang mas murang unit, na nabigo sa kainitan at kumain ng matitipid sa repair logistics. Ang kanyang hinaing: ang filter ay nangangailangan ng buwanang paglilinis sa Gulf dust, kaya bumili siya ng mga filter sa mga kahon ng sampu.

FAQ - Durability, Spares & Running Costs

Q: Ano nga ba ang ginagarantiya ng IP54 sa pagsasanay?

A: Mahigpit na alikabok sa loob at proteksyon laban sa mga splashes ng tubig mula sa anumang direksyon - ulan, hose spray, sea spray. Hindi ito submersible; panatilihing malinis ang base ng tumatayong tubig.

T: Gaano katagal tatakbo ang salt spray test, at bakit ito mahalaga?

A: 96 na oras bawat sample mula sa bawat batch. Ang isang oras ay tinatayang linggo ng pagkakalantad sa baybayin, na nakakakuha ng mahinang patong bago ito ipadala.

T: Patuloy bang magcha-charge ang unit sa +50 C ambient?

A: Oo, ngunit ang output ay maaaring unti-unting bumaba nang higit sa humigit-kumulang 45 C upang maprotektahan ang mga module - ang session ay nagpapatuloy sa pinababang kapangyarihan sa halip na huminto.

Q: Aling mga bahagi ang talagang napuputol, at magkano ang halaga nito?

A: Ang mga fan, filter, gun assembly at screen ay ang mga normal na gamit sa pagsusuot - mga plug-in na module na naka-stock nang 8+ taon. Humingi ng limang taong spares basket quote.

Q: Sinasaklaw ba ng 2-taong warranty ang baril at ang screen?

A: Sinasaklaw ang mga depekto sa paggawa; pisikal na pinsala mula sa maling paggamit o paninira ay hindi. Iyon ang dahilan kung bakit inirerekomenda namin na panatilihin ang isang ekstrang baril at screen sa site.

T: Gaano kadalas dapat linisin ang filter?

A: Tuwing 1-3 buwan karaniwan, buwan-buwan sa maalikabok o baybayin na mga lokasyon. Ang isang baradong filter ay nagpapataas ng temperatura at tahimik na binabawasan ang kahusayan.

T: Maaari ko bang patakbuhin ang yunit na ito sa loob ng bahay?

A: Oo, ngunit magbabayad ka para sa panlabas na hardening na hindi mo kailangan; mas mura ang aming mga panloob na modelong nakadikit sa dingding.

T: Ang 96-oras na resulta ng salt spray ay magagamit para sa aking proyekto na malambot?

A: Oo - ang mga ulat ng batch na pagsubok ay ibinibigay kasama ng kargamento at maaari naming ibigay ang mga ito para sa dokumentasyon ng tender kapag hiniling.
