30kW Smart Integrated DC Fast EV Charger para sa Mga Hotel at Opisina

Ano ang Charger na ito, at ang Problema na Nilulutas nito

Ang 30kW Smart Integrated DC Fast EV Charger para sa Mga Hotel at Opisina ay ang workhorse ng small-to-mid charging site - at ang isang ito ay kumikita nito sa pamamagitan ng paraan ng iyong pagsingil, hindi lamang kung paano ito naniningil. Ang AF-DC-030-Y-B-O-3/4/5-H ay isang floor-standing integrated unit na may sukat na 1517 x 650 x 300 mm na may base, na may 7-inch color touch screen na binuo sa isang slim pillar.

Ang apat na mode ng pagsingil ay hindi mga label sa marketing. Ang mga ito ay apat na diskarte sa pagsingil na tumatakbo sa isang makina, ang bawat isa ay naglalayong sa ibang uri ng customer. Kapag ginamit nang maayos, iba ang paglilingkod nila sa mga driver ng taxi, mga bisita sa hotel, at mga walk-in na mamimili - walang dagdag na hardware.

Bakit Pinipili ng Mga Operator ang 30kW na Modelong Ito

Apat na mode sa bawat session: Auto, Fixed Power, Fixed Halaga at Fixed Time ay mapipili sa screen, kaya ang isang pillar ay sumasaklaw sa mga mabilis na top-up, nalimitahan na mga fleet session at night charging.

Nakikita ng mga customer ang mode at presyo bago mag-plug in - mas kaunting mga hindi pagkakaunawaan, mas kaunting chargeback.

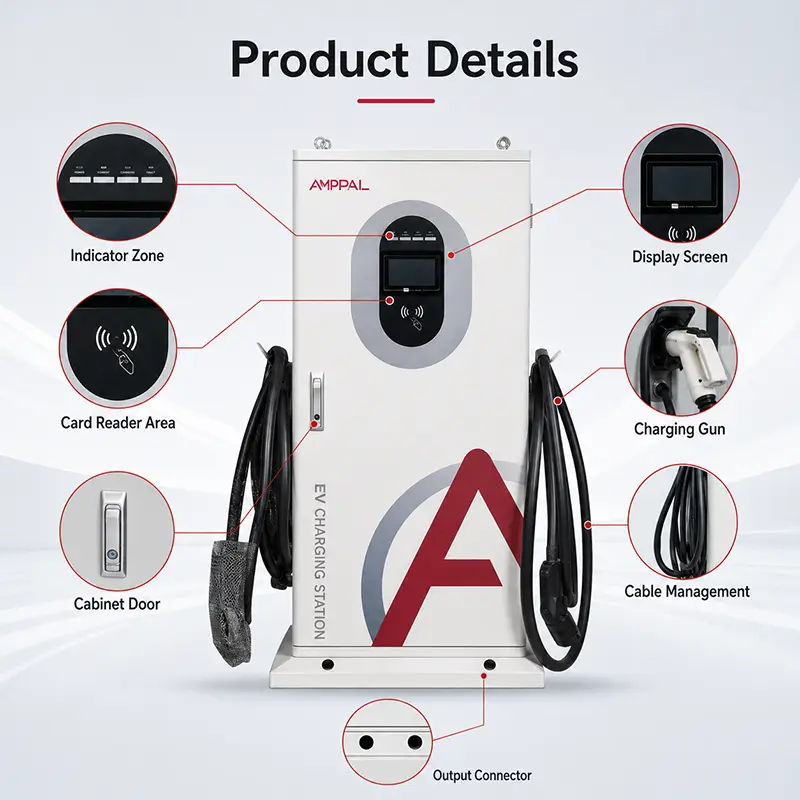

Tatlong kontrol sa pag-access - swipe card, QR code, password - para magpasya ka kung sino ang magbabayad ng iyong presyo: staff, miyembro o walk-in.

Ang 0-100A na output sa 200-1000VDC ay sumasaklaw sa mga sedan, SUV, van at light truck sa mga konektor ng CCS1, CCS2, CHAdeMO, GB/T at NACS.

95% peak efficiency at low-power standby: ang isang naka-idle na charger ay nag-aaksaya ng mas mababa sa isa na walang ginagawang mainit.

IP54 enclosure at -25 C hanggang +50 C operating range, kaya ang lohika ng pagsingil ay tumatakbo sa labas sa mga parking lot at curbside, hindi lang sa isang showroom.

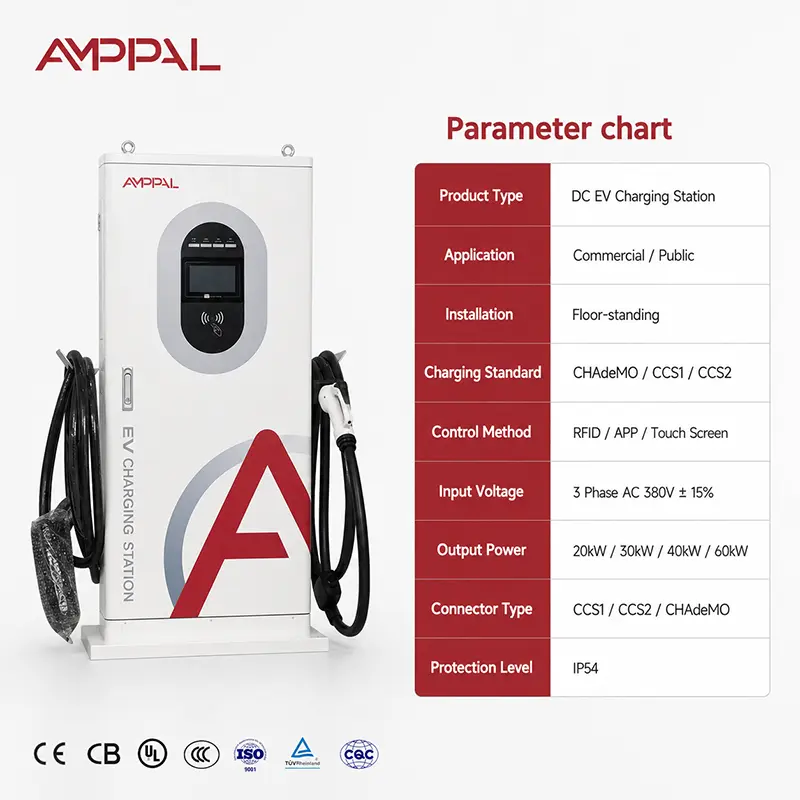

Mga Teknikal na Detalye - 30kW, AF-DC-030-Y-B-O-3/4/5-H

Apat na Charging Mode, Apat na Revenue Lever

Auto mode sa mga convenience store at fuel forecourts: plug, tap, walk away - hinihiling ng kotse kung ano ang kailangan nito.

Fixed Power sa mga fleet depot: limitahan ang bawat session sa 20kW at ang sampung sasakyan ay nagbabahagi ng 100A na serbisyo nang hindi nababadtrip ang breaker.

Nakapirming Halaga sa mga mall: magbayad ng 5 euro, makakuha ng 12 kWh - isang predictable na gastos para sa kanila, isang predictable na tiket para sa iyo.

Nakapirming Oras sa magdamag sa mga hotel: isang 3 oras na session sa isang flat na presyo ang pumupuno sa mga baterya pagkatapos ng hapunan at mga shift ng load off ang peak hours.

Pinagsama sa isang araw: Auto sa pagmamadali sa umaga, Nakapirming Halaga sa tanghali, Nakapirming Oras pagkalipas ng 10 p.m. - tatlong diskarte sa kita, isang haligi, nagbago sa loob ng isang minuto.

Paano Gumagana ang Apat na Mode

Ang mode ay nabubuhay sa control board, hindi sa mga kable. Kapag nagsimula ang isang session, ang charger ay nakikipag-usap sa sasakyan sa pamamagitan ng connector protocol - GB/T, CCS o CHAdeMO handshake - at ang napiling mode ay nagsasabi sa controller kung paano kumilos. Sa Auto, ang BMS ng sasakyan ang nagtutulak sa kasalukuyang kahilingan. Sa Fixed Power, i-clamp ng controller ang output sa iyong cap at mas matagal lang ang session.

Sinusukat ang Fixed Halaga, hindi na-time: ang isang naka-calibrate na DC meter ay binibilang ang kWh na naihatid at tinatapos ng controller ang session sa target. Ang bawat session ay naka-log gamit ang mode, kWh, tagal at paraan ng pag-access - ang log ay kung ano ang nagbibigay-daan sa iyong pagtugmain ang kita sa katapusan ng buwan sa halip na magtiwala sa salita ng driver.

Ang mode ay per-session at nababago sa loob ng humigit-kumulang dalawampung segundo - ang isang makina sa isang mixed-use na site ay maaaring kumilos tulad ng tatlong magkakaibang produkto sa isang araw.

Sertipikasyon at ang mga Pagsubok sa Likod Nito

Sinasaklaw ng CE at TUV ang EU at Gulpo; Nagdagdag ang CB ng internasyonal na pagkilala, saklaw ng CCC ang China, available ang UL para sa mga order sa US.

Ang rating ng IP54 ay hindi isang sticker claim - ang dust at splash testing ay tumatakbo sa sarili naming silid bago umalis ang mga unit.

Ang bawat batch na sample ng enclosure ay gumugugol ng 96 na oras sa salt spray chamber; ang ulat ay naglalakbay kasama ang kargamento.

Ang bawat yunit ay tumatakbo ng 24 na oras sa buong pagkarga sa isang 40 C na silid ng pagsubok bago ang crating; anumang pagsubok na mas mababa sa 94% na kahusayan ay muling ginagawa.

Ang DC meter ay naka-calibrate laban sa isang reference meter at ang calibration sheet ay napupunta sa crate - kapaki-pakinabang para sa file ng iyong importer.

Walong Assembly Steps sa loob ng Yueqing Plant

Ang mga steel panel ay pinuputol at tinupi sa aming CNC punch at laser lines, pagkatapos ay pinahiran ng powder.

Tumungo ang mga batch sample sa 96-hour salt spray chamber habang nagpapatuloy ang produksyon.

Ang AC input gear at ang DC power stack ay binuo sa magkahiwalay na mga linya ng pagpupulong.

Ang control board, naka-calibrate na metro at OCPP-ready na modem ay naka-wire laban sa isang nakapirming iskedyul ng torque-at-ruta.

Ang firmware ay na-flash at ang lahat ng apat na charging mode ay nasuri gamit ang isang simulator ng baterya.

Ang bawat unit ay inuulit ang isang 24 na oras na full-load na pagbabad sa 40 C.

Ang mga seal, gland at screen surround ay siniyasat, pagkatapos ay isang anim na direksyon na spray ng tubig ang nagpapatunay ng IP54.

Ang sertipiko ng pagkakalibrate ay nilagdaan, nakabalot sa yunit at naka-crate para sa pag-export.

Ang 30kW ba ang Tamang Sukat para sa Iyong Site?

Kung nagpapatakbo ka ng convenience store, hotel, dealership o maliit na depot kung saan mananatili ang mga driver ng 40 minuto o mas matagal pa, ang 30kW ay isang komportableng tugma. Magsimula sa isang unit, panoorin kung aling mga mode ang aktwal na ginagamit ng iyong mga customer sa loob ng dalawang linggo, pagkatapos ay i-scale.

Ngunit ang makina na ito ay hindi para sa lahat. Kung nagta-target ka ng mga sub-30 minutong session para sa mga taxi sa isang highway corridor, 30kW ay mabibigo ang iyong mga customer - spec isang 60kW o 120kW unit para sa lane na iyon. Kung ang isang solong shift ay gumagalaw ng higit sa 40 mga sasakyan, kailangan mo ng ilang unit at ang site power math ay nagbabago. At kung ang iyong site ay walang tatlong-phase na supply ng AC380V, hindi mai-install ang charger na ito - suriin ang koneksyon sa grid bago ka mag-order. Kung ang iyong negosyo ay nagpapatakbo lamang ng isang modelo ng pagpepresyo, sabihin nating ang libreng pagsingil para sa mga customer, ang four-mode na lohika ay higit pa sa kailangan mo at ang isang mas simpleng unit ay magiging mas mura.

Anong Pag-order mula sa AMPPAL ang Nakuha Mo

Ang mga order ng container ay umalis sa Yueqing sa loob ng 15-20 araw ng trabaho; ang mga solong sample na unit ay lumabas sa loob ng 3-5 araw ng trabaho.

Ang isang yunit ay sapat para sa isang sample order; Ang pagpepresyo sa antas ng container ay nagsisimula sa 10 unit, at maaari mong paghaluin ang mga modelo sa parehong container.

Mga opsyon sa OEM: ang iyong pagba-brand, kulay ng iyong cabinet, pagsasama ng custom na pagbabayad ng app, mga custom na label.

Kasama sa export file ang commercial invoice, packing list, certificate of origin, CE/TUV certificates at batch test reports.

Ang AMPPAL mismo ay nagpapatakbo ng 200+ charging station - ginagamit namin ang sarili naming mga charger bago mo gawin.

Mga Tuntunin sa Crating, Container Loading at Delivery

Ang bawat unit ay nagpapadala nang patayo sa isang wooden crate na may sukat na 1517 x 650 x 300 mm footprint, na may foam corner blocks at isang four-way na pallet base. Ang baril at cable ay nakapulupot at naka-strapped sa loob kaya hindi nadala ng connector ang bigat ng cable.

Isang crate sa bawat posisyon ng papag: ang isang 20-foot container ay tumatagal ng humigit-kumulang 10 crates at isang 40-foot high-cube na humigit-kumulang 24, depende sa kung gaano mo ihalo sa mga modelong nakadikit sa dingding. Kinukuhaan namin ng litrato ang bawat lalagyan na may laman bago magsara ang mga pinto.

Ang mga karaniwang termino ay EXW Yueqing, FOB Ningbo o CIF sa iyong port. Para sa mga mamimili sa EU, idinaragdag namin ang deklarasyon ng pagsunod.

Warranty, Spares at Suporta

Dalawang taon ang warranty sa buong unit. Sa pagsasagawa, ang mga bahaging nabigo ay mga fan at gun assemblies, parehong naka-stock at naipadala sa loob ng 48 oras.

Ang mga ekstrang bahagi ay gaganapin sa loob ng 8+ taon: mga touch screen, gun assemblies, fan, filter, control board - karamihan ay umaalis sa loob ng isang linggo.

Mga pag-update ng malayuang firmware at suporta sa configuration ng OCPP 1.6/2.0 sa loob ng 24 na oras sa pamamagitan ng email o WhatsApp.

Inirerekomenda namin ang ritmo ng pagpapanatili: linisin ang intake filter tuwing 1-3 buwan, torque ang mga koneksyon ng kuryente taun-taon.

Kung bumaba ang isang unit, nag-diagnose kami gamit ang mga larawan at multimeter bago ipadala ang mga bahagi - kadalasan ang pag-aayos ay fan, filter o screen.

Mga Pagkakamali sa Paggamit na Dapat Iwasan (Mali / Tama)

Mali: ikakabit ang charger sa dingding na may zero clearance sa likod ng air intake. Kanan: mag-iwan ng hindi bababa sa 300 mm sa likod at 500 mm sa magkabilang gilid para makahinga ang mga fan; Ang blocked airflow ang numero unong dahilan ng pagkawala ng kuryente.

Mali: pagpapakain ng 30kW charger sa pamamagitan ng manipis na extension o maliit na kable. Kanan: gamitin ang tinukoy na cable cross-section para sa haba ng pagtakbo; Ang input sa ibaba ng AC380V +/- 15% ay nagpapababa ng power o fault out ng unit.

Mali: hinahayaan ang touch screen na maghurno sa direktang araw sa tanghali nang maraming taon. Kanan: magkasya sa isang simpleng canopy o humarap sa unit sa hilaga kung saan praktikal; ang screen ay nasa labas ng rating, ngunit ang direktang araw ay nagpapaikli sa buhay nito at ginagawang mahirap basahin.

Mali: pagtanggal ng connector habang aktibo ang isang session para makatipid ng oras. Kanan: pindutin ang Stop sa screen o hayaan ang session na matapos nang normal; Ang pag-unplug sa kalagitnaan ng session ay binibigyang diin ang mga contact ng connector at ang pasukan ng sasakyan.

Mali: hindi papansinin ang intake filter hanggang sa tumunog nang malakas ang mga fan. Kanan: linisin ang filter tuwing 1-3 buwan depende sa alikabok; ang isang barado na filter ay nagkakahalaga ng kahusayan at kalaunan ay nagpapainit sa mga power module.

Mga Karanasan ng Customer, Maganda at Nakakainis

Isang fuel-station operator sa Riyadh, Saudi Arabia (Agosto 2025) ang nagpapatakbo ng anim sa mga unit na ito sa kanyang forecourt. Sinabi niya na itinigil ng Fixed Amount mode ang mga argumento: alam ng mga driver na nagbabayad sila ng 10 kWh, hindi gaanong katagal. Ang kanyang isang hinaing: ang default na wika ng screen ay English at kailangan niyang hilingin ang Arabic overlay - iniaalok na namin ito kapag hiniling.

Isang grupo ng hotel sa Antalya, Turkiye (Abril 2026) ang gumagamit ng Fixed Time mode para sa magdamag na pagsingil ng bisita: ang mga bisita ay makakakuha ng 3 oras na session na kasama sa room rate, at ang charger ay babalik sa binabayarang Auto mode pagsapit ng 9 a.m. Ang screen ay sumasalamin sa sikat ng araw sa hapon - isang canopy ang naayos na iyon - at nag-order siya ng mga ekstrang pares: isang screen at isang baril bawat taon.

Isang taxi cooperative sa Nairobi, Kenya (Enero 2026) ang bumili ng limang unit para magtakda ng mas murang taripa sa gabi para sa sarili nilang mga driver at mas mataas na pampublikong taripa. Ang kanilang maliit na reklamo: ang swipe card reader minsan ay nangangailangan ng dalawang pass sa malakas na ulan; nagpadala kami ng binagong card reader mula noong Marso 2026.

FAQ - Mga Mode ng Pagsingil at Pagsingil

Q: Maaari ko bang baguhin ang charging mode sa isang aktibong session?

A: Hindi - ang mode ay naka-lock sa sandaling magsimula ang session; huminto at i-restart gamit ang bagong mode. Pinipigilan nito ang mga hindi pagkakaunawaan sa pagpepresyo.

Q: Naniningil ba ang Fixed Amount mode ng kWh o ayon sa oras?

A: Sa pamamagitan ng enerhiya: ang DC meter ay nagbibilang ng kWh at huminto sa session sa target.

T: Maaari bang magsimulang mag-charge ang mga driver gamit ang isang QR code sa halip na isang card?

A: Oo - ang scan code, swipe card at password ay suportado lahat; pinapagana ng may-ari ng site ang alinmang gusto niya.

T: Aling mga sistema ng pagbabayad ang maaaring isama?

A: Ikinokonekta ng OCPP 1.6/2.0 ang unit sa sarili mo o isang third-party na backend; Ang pagsasama ng lokal na app sa pagbabayad ay isang custom na opsyon.

Q: Ano ang mangyayari kung ang isang driver ay nagtatapos nang maaga sa isang Fixed Time session?

A: Huminto ang session at itinatala ng log ang aktwal na kWh na naihatid; ang pagsingil ay sumusunod sa nakapirming bayad na iyong na-configure o sa iyong mga panuntunan sa backend.

Q: Maaari ba akong magtakda ng iba't ibang mga presyo para sa iba't ibang mga mode?

A: Oo - naka-configure ang presyo sa bawat mode o bawat grupo ng pag-access, sa mga setting ng charger o sa pamamagitan ng backend.

Q: Sinusuportahan ba ng 30kW model na ito ang dalawang baril?

A: Ang standard build ships na may isang baril; isang dual-gun configuration ay available kapag hiniling, na may 30kW output na ibinabahagi sa pagitan ng dalawang sasakyan.

T: Paano ko ihihinto ang isang sasakyan na sumasakop sa lugar sa buong araw?

A: Gamitin ang Fixed Time mode o magtakda ng maximum na tagal ng session sa backend; tinatapos ng charger ang session at pinalaya ang lugar.
