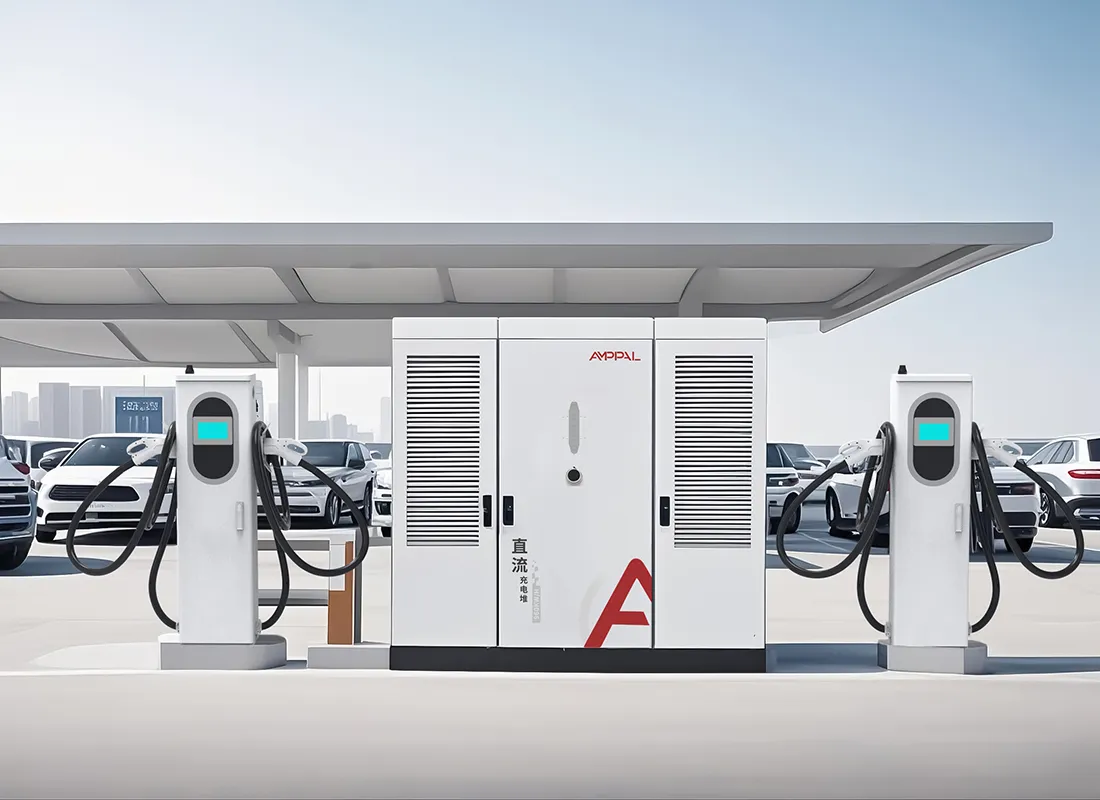

600kW Liquid-Cooled Ultra-Fast EV Charging System para sa Heavy-Duty Fleets

Ano ang AF-DC-600 at Ano ang Senyales nito

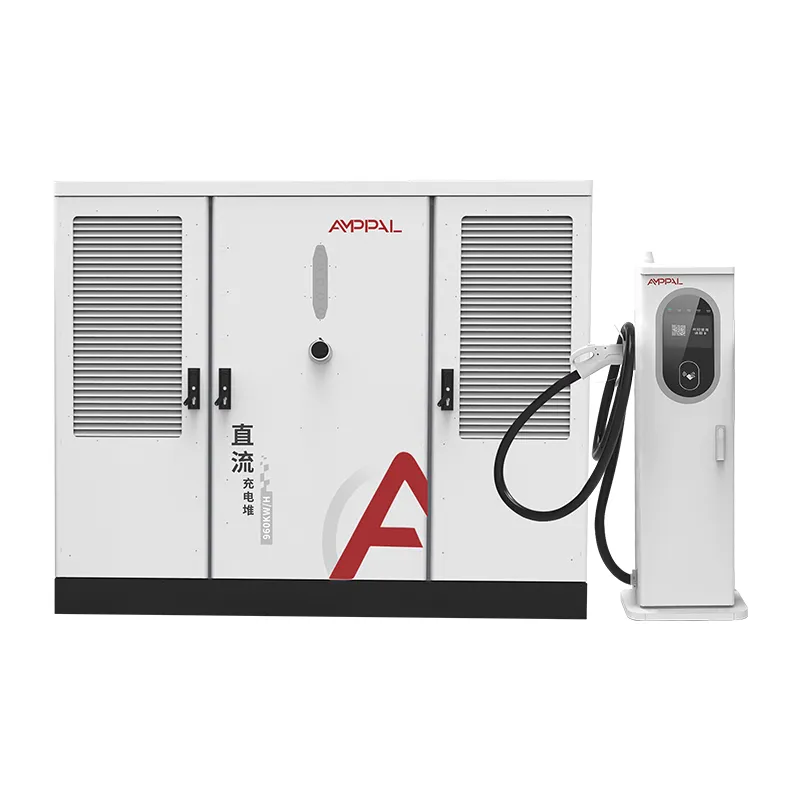

Ang AF-DC-600 ay isang 600kW liquid-cooled charging stack na binuo upang tumugma sa kung saan patungo ang industriya, hindi lamang kung saan ito ngayon. Ang 600A liquid-cooled terminal nito ay sumusunod sa connector geometry na iminungkahi mismo ng AMPPAL noong Abril 2025 sa Canton Fair, isang panukalang nakakuha ng atensyon mula sa mga eksperto sa International Electrotechnical Commission (IEC).

Ang isang pamantayan ay higit na mahalaga sa 600kW kaysa sa 60kW. Anumang tagagawa ay maaaring bumuo ng isang malaking module ng kapangyarihan; ang tunay na tanong ay kung ang plug sa kamay ng driver ngayon ay magkasya pa rin sa istasyong itatayo ng iyong kahalili sa 2030. Pinili ng AMPPAL na ilagay ang bigat ng engineering nito sa likod ng eksaktong tanong na iyon sa interface.

Ang stack na ito ay ang kongkretong resulta: isang 600kW power pool, 600A liquid gun, OCPP 1.6/2.0 telemetry, at isang interface na idinisenyo upang makaligtas sa isang dekada ng connector evolution.

Sinasaklaw ng panukala ang pisikal na layer na nilaktawan ng karamihan sa mga vendor: ang mga coolant fitting at layout ng contact na nagpapasya kung ang isang baril mula sa manufacturer A ay kapareha sa isang istasyon mula sa manufacturer B. Kung wala ang layer na iyon, ang bawat 600A deployment ay nanganganib na maging isang isla na ang sarili nitong brand lang ang maaaring magsilbi.

Bakit Mahalaga ang Standard-Led Engineering sa 600kW

Tagal ng buhay ng interface: sumusunod ang liquid-cooled na connector sa karaniwang panukala ng AMPPAL, kaya nananatiling tugma ngayon ang binili ng hardware habang lumalaki ang pamantayan.

600A sustained output mula sa bawat terminal, na may selyadong coolant loop na may hawak na cable at baril sa ibaba 45°C.

Ang 600kW ng pool capacity ay nagsisilbi sa apat na 150kW-class session o isang full-current charge ng trak; pareho ang balanse ng scheduler.

94.5% peak efficiency at proteksyon ng IP54 sa parehong S2-class na cabinet gaya ng 480kW na modelo, na nagpapasimple sa mga reserba at pagsasanay.

Buong saklaw ng protocol sa bawat terminal — CCS1, CCS2, GB/T, CHAdeMO, NACS — kaya ang isang stack ay sumasakop sa magkahalong merkado.

OCPP 1.6/2.0 na may mga malalayong diagnostic, na ginawang mas simple dahil interoperable na ang modelo ng data.

Mas mababang panganib sa pag-retrofit: kapag natapos na ang pamantayan, ang mga istasyong binuo sa panukala ay nangangailangan ng mga update sa firmware, hindi mga bagong baril o pad rework.

Teknikal na Pagtutukoy

Sino ang Nangangailangan ng 600kW Ngayon (at Sino ang Maaga)

Mga istasyon ng heavy-duty na corridor kung saan dumarating ang mga 800V na trak at bus sa mga hindi inaasahang agwat.

Mga regional hub na dapat magsilbi sa apat na kotse sa average na 150kW nang hindi nagdaragdag ng pangalawang transpormer.

Mga depot para sa mga de-kuryenteng long-haul truck na nagsasagawa ng 40-90 minutong pagsingil sa oras ng tanghalian.

Ang mga port at logistics yard na nag-standardize sa 600A liquid connectors para sa kanilang fleet.

Mga pambansang piloto ng koridor sa mga bansang gumagamit ng interface ng paglamig ng likido na nakahanay sa IEC.

Paano Magkasama ang Stack at ang Standard Work

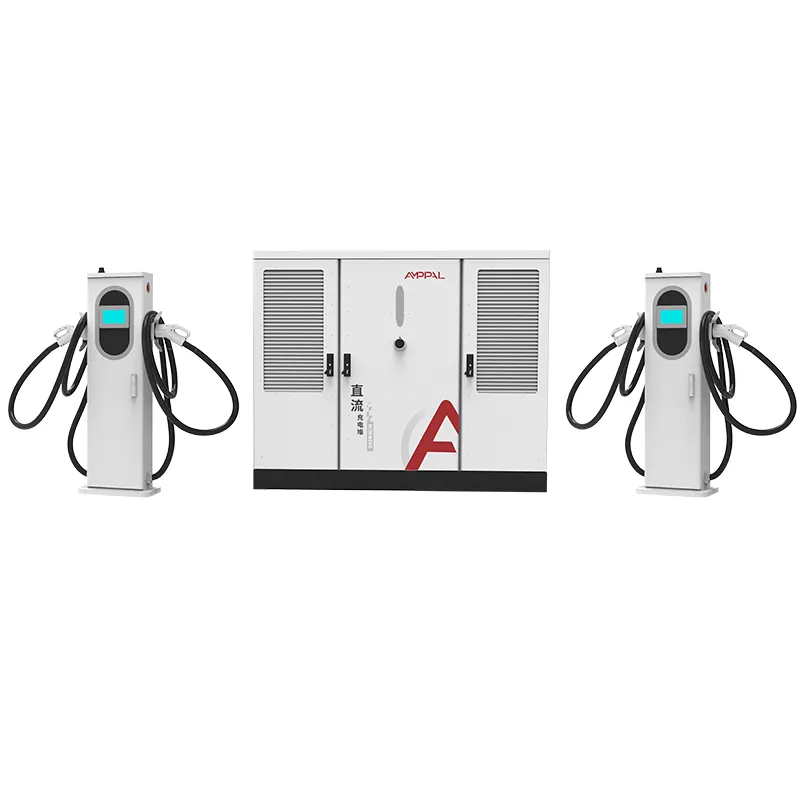

Ang AF-DC-600 ay tumatakbo sa parehong arkitektura tulad ng iba pang pamilya ng S2: AC380V±15% input, isang 600kW power module pool sa isang DC bus, at 600A na mga terminal na pinalamig ng likido na may mga selyadong coolant loop. Ibinibigay ng scheduler ang bawat terminal ng hinihiling nitong kasalukuyang hanggang sa limitasyon ng pool.

Mahalaga ang interface work sa connector, kung saan ang karaniwang panukala ay tumutukoy sa layout ng contact, coolant fitting geometry at ang pagkakasunod-sunod ng handshake sa pagitan ng baril at sasakyan. Iyon ang bahagi na hinahayaan ang isang 2026 truck na sumaksak sa isang 2031 na istasyon at malinis pa rin ang pakikipag-ayos. Ang bawat terminal ay nagpapadala ng kasalukuyang rebisyon ng handshake, at ang firmware ng baril ay nag-a-update sa OCPP tulad ng iba pang stack.

Sinasakyan ng Telemetry ang parehong channel ng OCPP bilang control ng kuryente, kaya nakikita ng backend ang temperatura ng coolant, mga cycle ng connector at kalusugan ng module sa bawat terminal — ang data na ginagamit ng IEC workgroup upang pinuhin ang pamantayan.

Higit pa sa Mga Sertipiko: ang AMPPAL Standard Proposal

Ang AF-DC-600 ay nagpapadala ng kumpletong hanay ng CE/TUV/CB/CCC/UL certificate, at ang liquid connector ay hiwalay na na-certify sa ilalim ng iminungkahing interface.

Ang bawat cabinet ay nag-clear ng insulation resistance test sa 1000VDC kasama ang ground continuity check.

Ang balanse ng module sa kabuuan ng 600kW pool ay na-validate sa isang dalawang araw na full-load burn-in sa factory load bank.

Ang tibay ng baril ay sumusunod sa isang 20,000-cycle sampling test na may sukat sa mga pagtataya sa tungkulin sa koridor.

Ang proteksyon sa ingress sa IP54 (IEC 60529) at surge immunity (IEC 61000-4-5) ay nakumpirma para sa bawat batch.

Ang mga ulat ng batch test ay ipinadala kasama ng unit, kasama ang connector log mula sa burn-in.

Walong Hakbang sa Likod ng AF-DC-600

Ang sheet na bakal para sa S2-class na enclosure ay pinutol sa TRUMPF lasers, pagkatapos ay CNC-formed.

Nakukuha ng cabinet ang powder-coated na panlabas na finish.

Ang mga katugmang set ng module ay lumalabas sa nakalaang linya ng pagpupulong ng DC.

Ang 600A na likidong baril ay naka-assemble sa malinis na bangko, at ang coolant ay selyado sa istasyong iyon.

Ang mga busbar at harness ay kinokontrol ng torque; ang coolant loop ay pressure-tested.

Pinangangasiwaan ng mga FANUC robot ang paglalagay ng module.

Ang unit ay puno ng firmware, at ang OCPP profile ay nakatakda para sa iyong backend.

Pagkatapos lamang ng dalawang araw na pag-burn-in at ang 14-point check, ang cabinet ay na-crated.

Early Adopter o Fast Follower: Alin Ka?

Bilhin ang AF-DC-600 kung magtatayo ka ng isang dekada: corridors, truck fleets, o isang pambansang network na mag-istandardize sa 600A liquid interface. Ang maagang-standard na hardware ay hindi mangangailangan ng pag-retrofit kapag ang rekomendasyon ng IEC ay napagtibay, at ang mga corridor network na maagang nag-commit ay nagla-lock din sa supply ng connector bago dumating ang pangunahing pangangailangan.

Laktawan ito kapag ang iyong mga session ay halos 250A-class: ang 600kW pool at 600A na baril ay nagkakahalaga ng higit sa mga pangangailangan sa trabaho, at ang isang 240kW o 360kW na stack ay kumikita ng parehong kita. Laktawan din ito kapag ang koneksyon ng grid ay hindi makapagpanatili ng 600kW, dahil ang stack ay idle sa ibaba ng rating nito.

Kung ikaw ang uri ng mabilis na tagasunod, ang paghihintay para sa mga pinal na dokumento ng IEC ay maipagtatanggol — ngunit ipinadala na ng AF-DC-600 ang geometry na iminungkahi ng AMPPAL, kaya ang paghihintay ay pangunahing binibili ng papel, hindi ang mga pagbabago sa hardware.

Pagpili ng Supplier na may Boses sa Pamantayan

Iniharap ng AMPPAL ang panukalang interface na pinalamig ng likido sa Canton Fair noong Abril 2025 at isa itong pangunahing tagapag-ambag sa pandaigdigang pag-uusap na karaniwang nagpapalamig ng likido.

Ang green hydrogen project ng NEOM sa Saudi Arabia ay kumuha ng 500 liquid-cooled unit mula sa parehong linya ng produksyon.

Ang mga stock build ay umalis sa planta sa loob ng 15-20 araw ng trabaho, at ang minimum na order ay isang stack.

200+ na istasyon sa sariling network ng AMPPAL ang nagbibigay ng data sa field ng engineering team sa pagkasuot ng connector.

EXW, FOB Ningbo o CIF na pagpepresyo sa isang pinangalanang engineer na nananatili sa pamamagitan ng pagkomisyon.

S2-Class Shipping: Crates, Bolts at Dokumento

Ang AF-DC-600 cabinet sa 1850 x 1850 x 1000mm ay nagpapadala sa isang reinforced plywood crate, na ang bawat 600A liquid terminal ay nasa foam-lined, coolant-sealed box.

Isang stack na may dalawang terminal load sa bawat 40-foot container; ang crate bolts sa floor rails at ang kabuuang timbang ay tumatakbo sa 1400-1600kg bawat set.

Ang export bundle ay nagdadala ng commercial invoice, packing list, B/L, certificate of origin at per-batch test reports, sa EXW, FOB Ningbo o CIF terms; Ang sea freight mula Ningbo hanggang Rotterdam ay tumatakbo nang 32-38 araw, at ang air freight ay isang opsyon para sa mga kagyat na single unit.

Dalawang Taon na Cover na Itinayo sa Around 600A Equipment

Gumagana ang warranty sa loob ng 2 taon sa cabinet, mga terminal, module at coolant circuit, kasama ang interface-geometry re-validation laban sa umuusbong na pamantayan.

Ipinapadala ang mga coolant refill kit at ekstrang likidong baril sa loob ng 3-5 araw ng trabaho.

Ang mga quarterly remote na pagsusuri ay nanonood ng mga trend ng temperatura ng coolant at mga bilang ng ikot ng connector.

Isang anim na buwang inspeksyon sheet — coolant level, clamps, gun wear — ay ibinibigay sa limang wika.

Ang isang nakatuong linya ng WhatsApp ay nag-uugnay sa iyo sa after-sales engineer, kasama ang iyong mga serial number sa file.

Nagpapatakbo ng High-Current Stack: Mali vs Tama

Mali: Ipagpalagay na ang anumang 600A connector mula sa ibang brand ay kaparehas ng AF-DC-600 gun. Kanan: Gamitin ang katugmang AMPPAL connector; ang handshake at coolant fitting ay sumusunod sa iminungkahing pamantayan, hindi isang pagmamay-ari na shortcut.

Mali: Pagpapatakbo ng stack sa buong 600kW sa isang 400A-rated na grid feed. Kanan: Itakda ang limitasyon ng input sa HMI upang tumugma sa koneksyon; nirerespeto ito ng scheduler.

Mali: Ang pagtrato sa likidong baril na parang air gun at iniikot ito nang mahigpit. Kanan: Isabit ito sa dock hook; masikip na likid ay kink ang coolant hose.

Mali: Nilaktawan ang pag-log ng connector cycle. Kanan: Suriin ang per-terminal cycle count kada quarter; hinuhulaan nito ang pagpapalit ng baril sa loob ng halos 10% na katumpakan.

Mali: Ina-update ang firmware nang hindi sinusuri ang bersyon ng OCPP sa site. Kanan: Itugma muna ang profile sa backend; sinusuportahan ng stack ang 1.6 at 2.0 ngunit lumipat sila sa config.

Mga Boses mula sa Maagang 600kW Deployment

Isang Turkish motorway operator ang nag-install ng isang AF-DC-600 noong Setyembre 2025 sa isang trial corridor. Sinabi ng kanilang manager sa engineering na ang connector na nakahanay sa IEC ay ang nagpapasya, dahil ang isang naunang 350kW na pagsubok ay gumamit ng isang proprietary plug na na-stranded sa kanila. Ang reklamo: ang pag-commissioning ay tumagal ng isang linggo na mas mahaba kaysa sa 480kW S2 dahil gusto ng grid operator ng karagdagang pag-aaral sa proteksyon. Nagpaplano na sila ngayon ng pangalawang unit para sa kabilang direksyon.

Ang isang Norwegian depot na nagcha-charge ng electric semis ay gumagamit ng stack para sa tanghalian na pagsingil ng tatlong trak. Ang balanse ng four-lane scheduler ay gumana ayon sa specced, at ang mga trak ay nagpunta mula 20% hanggang 80% na estado ng singil sa loob ng halos 40 minuto bawat isa; nabanggit ng tagapamahala ng site na ang selyadong coolant loop ay nangangailangan ng isang level check sa loob ng anim na buwan, hindi ang lingguhang pag-top-up ng tubig na inaasahan nila.

Isang Kazakhstan corridor developer ang bumili ng dalawang unit pagkatapos mismo ng Canton Fair meeting kung saan iniharap ng AMPPAL ang panukala. Sinabi ng kanilang CEO na ang pagbili mula sa isang tagapag-ambag ng pamantayan ay mas ligtas kaysa sa pagbili mula sa isang tagasunod, at nag-order sila ng ikatlong yunit bago ang unang ipinadala.

Mga Pamantayang FAQ: Walong Tuwid na Sagot

Q: Ano nga ba ang iminungkahi ng AMPPAL sa Canton Fair?

A: Isang liquid-cooled charging interface standard na sumasaklaw sa connector geometry, coolant fitting at sa handshake protocol; Nagpakita ng interes ang mga eksperto sa IEC sa panukala.

T: Gumagana ba ang AF-DC-600 sa mga sasakyan ngayon?

A: Oo, sinusuportahan ng bawat terminal ang CCS1, CCS2, GB/T, CHAdeMO at NACS, kaya normal na naniningil ang fleet ngayon.

T: Ano ang mga pagbabago kapag natapos na ang pamantayan ng IEC?

A: Malamang na mga update sa firmware at pagsubok; ang hardware geometry na AMPPAL na iminungkahi ay nasa produkto na, kaya hindi nagbabago ang pisikal na connector.

Q: Maaari bang magsilbi ang isang stack ng apat na sasakyan nang sabay-sabay?

A: Oo, ang 600kW pool ay nahahati sa hanggang 8 terminal, na ang 600A liquid lane ay priyoridad.

Q: Ano ang kailangan ng pag-install mula sa grid?

A: AC380V±15% three-phase; ang buong output ay kumukuha ng humigit-kumulang 910A bawat yugto, kaya karamihan sa mga site ay nagpaplano ng isang transpormer.

Q: Ligtas ba ang coolant sa isang banggaan?

A: Ang likido ay dielectric at hindi nakakalason sa mga volume na ginamit, at ang loop ay selyadong at nasubok sa presyon.

Q: Gaano kabilis tayo makakatanggap ng delivery?

A: Mga tatlo hanggang apat na linggo (15-20 araw ng trabaho) pagkatapos mapunta ang deposito para sa stock build.

T: Sinasaklaw ba ng warranty ang mga pangkaraniwang update sa hinaharap?

A: Libre ang mga update ng firmware sa loob ng 2 taon, at tumutugma na ang geometry ng hardware sa iminungkahing pamantayan.
