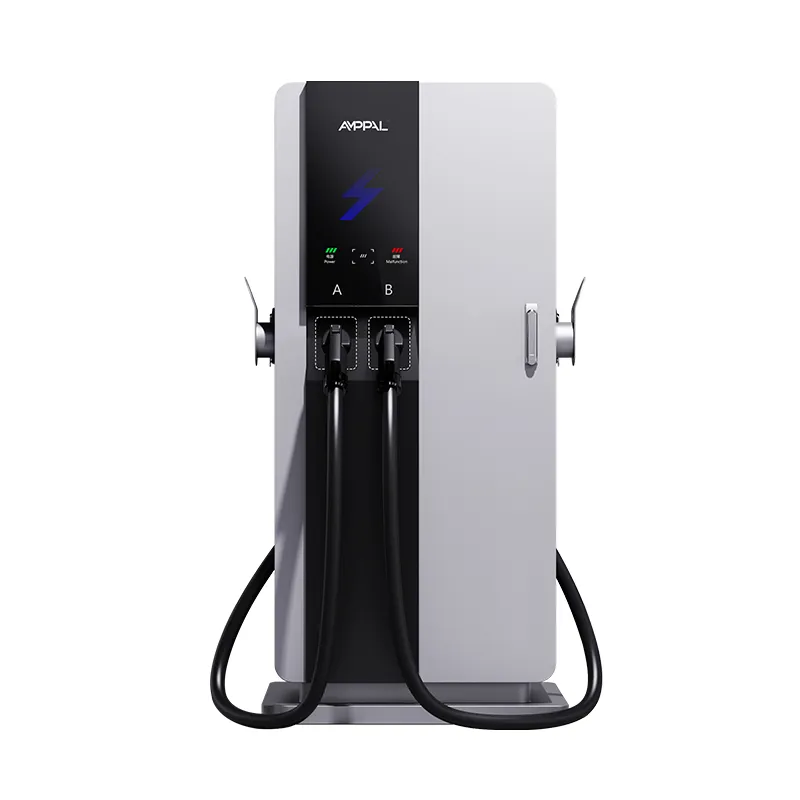

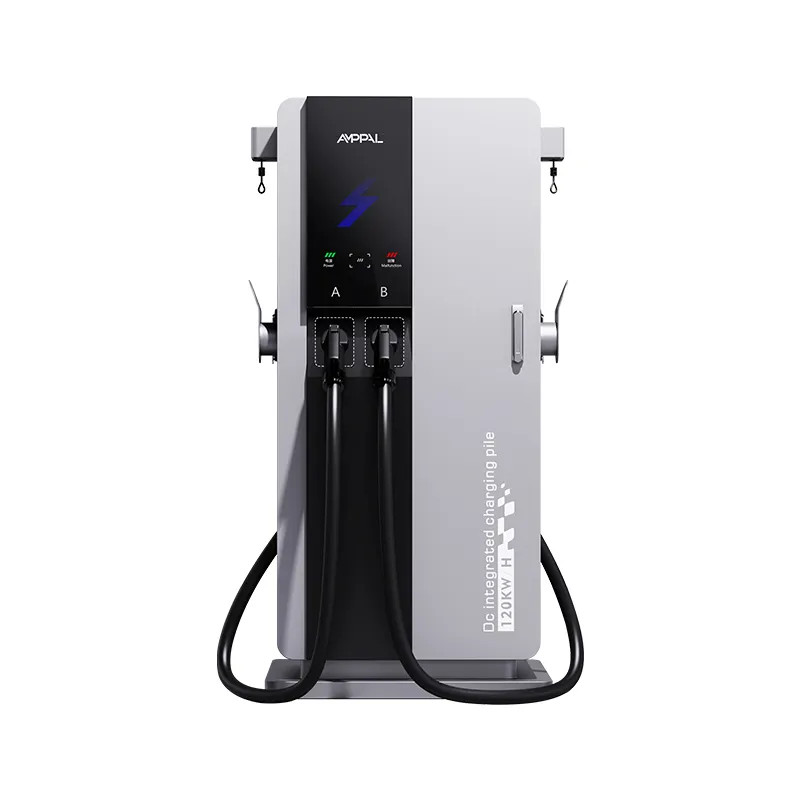

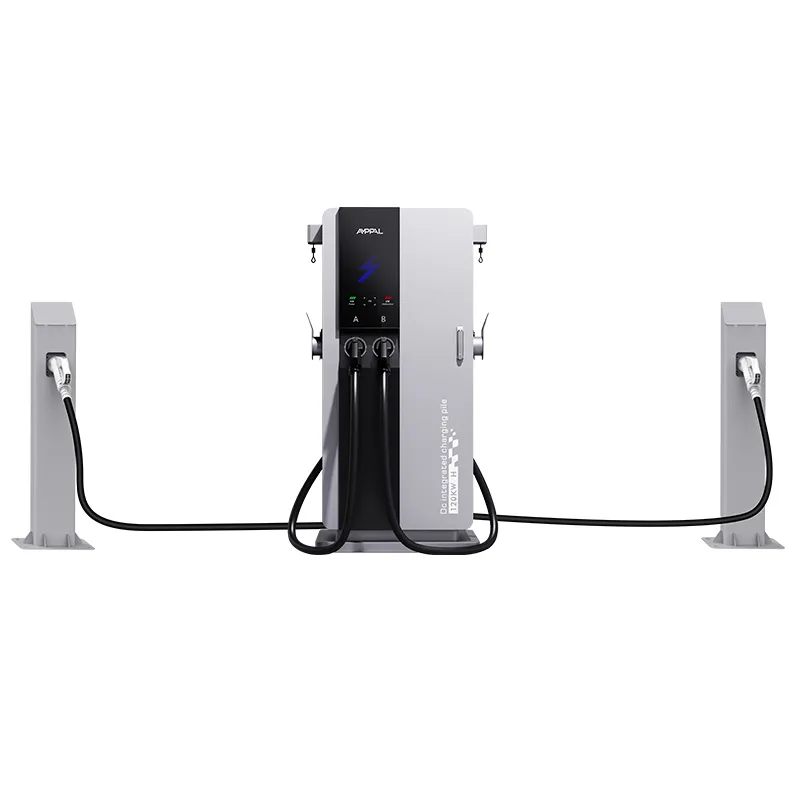

60kW Intelligent Integrated DC EV Charger para sa Fleet Charging

750 × 550 mm: ang Footprint Story sa Likod ng 60kW Integrated Charger

Karamihan sa mga fast charger ay idinisenyo para sa bukas na lupa; ang isang ito ay idinisenyo para sa natitirang espasyo sa gilid ng isang paradahan ng sasakyan. Ang AF-DC-60-Y-B-O-3/4/5-H ay isang pinagsama-samang 60kW DC unit na may taas na 1700 mm sa isang 750 × 550 mm na base — humigit-kumulang sa ikatlong bahagi ng lawak ng sahig ng isang kumbensyonal na cabinet. Ang pagkakaibang iyon ang magpapasya kung ang isang site ay maaaring mag-host ng mabilis na pagsingil, dahil ang lupa ay ang line item na walang sinumang naglalagay sa badyet.

Naka-mount ito sa isang maliit na reinforced concrete pad, na ginagawang isang araw na trabaho ang trabahong sibil sa halip na isang isang linggong proyekto. Ang 7-inch touch screen ang humahawak sa HMI, at sinusuportahan ng enclosure ang CCS1, CCS2, CHAdeMO, GB/T, at NACS, kaya ang isang modelo ay nagsisilbi sa karamihan ng mga import market.

Ang mga slim body ay may gastos din: may mas kaunting puwang para sa malalaking bahagi, kaya naman ang 3-Series ay itinayo para sa 60kW sa halip na para sa tuktok ng hanay ng kapangyarihan.

Ano ang Nakikita Mo Kapag Lumiit ang Gabinete

Isang 0.41 m² na base: 750 × 550 mm ang sukat sa tabi ng pinto ng tindahan, pump island, o makitid na parking bay.

Isang mas maliit na slab at hindi gaanong kongkreto: pinapalitan ng karaniwang reinforced pad mula sa manual ang isang full equipment plinth.

Inilalagay ng 1700 mm na taas ang touch screen at connector sa komportableng pag-abot para sa karamihan ng mga driver.

Nangangahulugan ang isang pad sa bawat unit na maaari kang magdagdag ng mga stall nang paisa-isa habang lumalaki ang demand, nang hindi muling ginagawa ang mga gawaing sibil.

Ang payat na katawan ay nag-iiwan ng silid sa parehong bay para sa pamamahala ng cable, mga bollard, at isang waiting lane.

Ang AC380V±15% na input ay pumapayag sa mga rural na grids kung saan karaniwan ang boltahe sags at drift.

Teknikal na Pagtutukoy

Detalye ng pabrika ng AF-DC-60-Y-B-O-3/4/5-H nang eksakto tulad ng ipinadala.

Masikip na Lugar Kung Saan Ang 60kW na Yunit na Ito ay Kasya at ang Buong Laki na mga Unit ay Hindi

Mga harapan ng convenience-store: ang unit ay nakaupo sa tabi ng pinto, nakikita mula sa till, nang hindi kumakain ng parking space.

Mga maliliit na paradahan ng sasakyan sa ilalim ng 20 bay: isa o dalawang unit ang sumasakop sa pangangailangan sa isang kasalukuyang 380V feed na walang upgrade ng transformer.

Mga sulok ng gas-station: ang slim tower ay umaangkop sa pagitan ng pump island at ng boundary fence.

Mga side lot ng hotel: ang isang unit ay nagsisilbi sa magdamag na bisita at araw na bisita mula sa parehong pad.

Mga workshop at maliliit na depot: sinisingil ng 60kW tower ang fleet sa pagitan ng mga trabaho, sa loob ng bahay o sa ilalim ng canopy.

Paano Dumadaloy ang 60kW sa 1.7-Metro na Tore

Ang kapangyarihan ay pumapasok sa AC380V na tatlong yugto, ay itinutuwid at na-convert sa 200-1000VDC, at lalabas sa alinmang konektor na inaasahan ng sasakyan. Inilalagay ng layout ng tower ang mga power module na mababa, ang controller sa kalagitnaan ng taas, at ang 7-inch na touch screen sa antas ng mata, na nagpapanatili sa gitna ng gravity pababa at ang interface ay maginhawa.

Ang paglamig ay sapilitang hangin sa pamamagitan ng mga side intake. Ang taas ng tore ay nagbibigay sa daloy ng hangin ng mahabang patayong landas na humihila ng init palayo sa mga module, at ang mga fan ay nagrampa na may load, kaya ang mga idle period ay mananatiling tahimik. Sa isang maliit na lokasyon sa harap ng tindahan na mas mahalaga kaysa sa sinasabi nito, dahil ginugugol ng mga driver at staff ang buong session sa loob ng ilang metro mula sa unit.

Ang pag-uulat ng OCPP 1.6/2.0, malayuang diagnostic, at pag-update ng firmware ay tumatakbo sa Ethernet, WiFi, o 4G — ang parehong backend integration gaya ng aming mas malalaking unit. Ang mga pagbabago sa compact na katawan ay puro pisikal: mas kaunting lupa, hindi gaanong kongkreto, mas kaunting pagkagambala sa site.

Mga Pagsusuri sa Kalidad sa Gabinete na Walang Lugar para sa Kompromiso

Pag-apruba ng uri ng CE at TUV sa kumpletong unit; Available ang mga ulat ng UL at CB para sa mga export na file.

96-oras na salt-spray sa enclosure, na mahalaga dahil ang mga compact unit ay madalas na nakaupo malapit sa tabing kalsada.

Pagsubok ng vibration sa module mounting, kaya ang paghahatid at paghawak sa magaspang na lugar ay hindi lumuwag sa mga panloob na kasukasuan.

48-oras na full-load burn-in na may mga log na nakatali sa serial number.

Ang touch screen ay na-verify para sa pagiging madaling mabasa sa direktang sikat ng araw at may guwantes na mga kamay.

Ang mga module ay na-rate -30°C hanggang +55°C; ang kumpletong yunit ay tinukoy -25°C hanggang +50°C.

Pagtitipon ng Compact 3-Series sa DC Line

Hakbang 1. Ang slim enclosure ay laser-cut mula sa bakal at robot-welded sa mga linya ng FANUC.

Hakbang 2. TRUMPF press brakes tiklupin ang katawan; kasunod ang powder coating at curing.

Hakbang 3. Ang base plate, module rack, at cable glands ay nilagyan sa DC line.

Hakbang 4. Ang 380V input section at surge protection ay may wired na may torque control.

Hakbang 5. Naka-install ang mga rectifier module, pagkatapos ay ang 7-inch HMI at ang station controller.

Hakbang 6. Ang bawat yunit ay sinubok sa pagkarga sa 60kW na may naitala na kahusayan sa bawat yunit.

Hakbang 7. Isang 48-oras na burn-in cycle ang mga session sa iba't ibang load.

Hakbang 8. Panghuling inspeksyon at crating; ang planta ay nagpadala ng mahigit isang milyong yunit hanggang 2024.

Tama ba ang Compact 60kW Unit para sa Iyong Lot? Basahin muna Ito

Piliin ang 3-Series kapag ang site ay pisikal na masikip o kapag gusto mong magsimula sa maliit at palaguin ang stall sa bawat stall. Ang 750 × 550 mm base at single-pad install ay nagpapanatili ng mababang gastos sa sibil, at ang 60kW ay naghahatid pa rin ng kapaki-pakinabang na singil sa loob ng isang oras para sa karamihan ng mga pampasaherong EV.

Laktawan ito kung mayroon ka nang malawak na espasyo at magplano ng 150kW-plus session; ang mas malaking cabinet ay nagbibigay sa iyo ng mas maraming headroom para sa parehong pad work. Laktawan din ito kung hindi makapag-supply ng AC380V ang iyong site, dahil naka-fix ang unit na ito sa input class na iyon.

Para sa isang layout na may dalawang baril, karaniwan mong ilalagay ang dalawang tore na magkatabi, na nagdodoble sa pad work. Timbangin iyon laban sa isang cabinet ng twin-gun bago ka mag-order.

Isa pang tala ng katapatan: 60kW ay isang mahusay na workhorse ngunit hindi isang numero ng headline. Kung ang iyong marketing ay nakasalalay sa pinakamalaking wattage sa kapitbahayan, ang isang compact na 60kW ay hindi magbibigay sa iyo ng ganoong pagyayabang — nagbibigay ito sa iyo ng istasyon na aktuwal na akma.

Bakit Pinipili ng Mga Dealer ang Compact Series ng AMPPAL para sa Maliit na Site

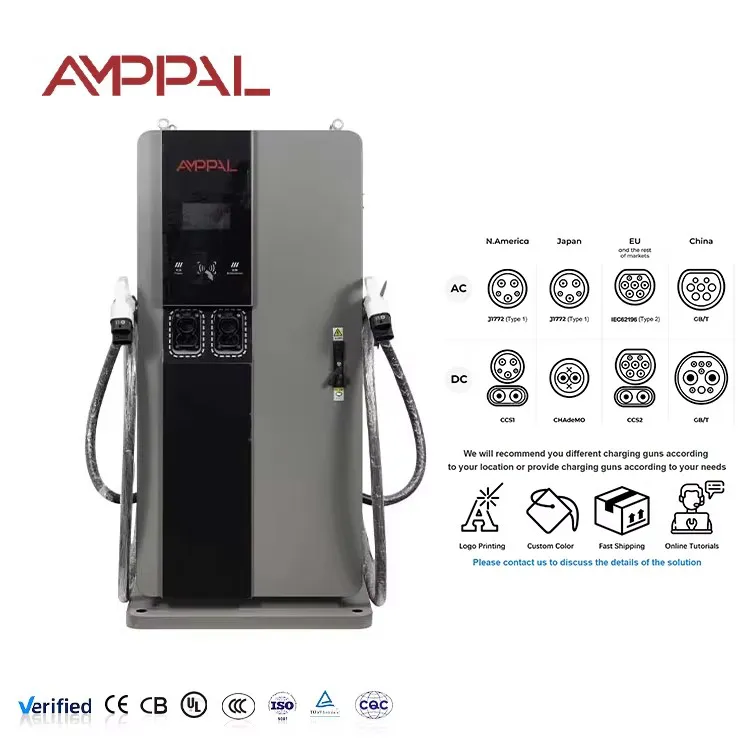

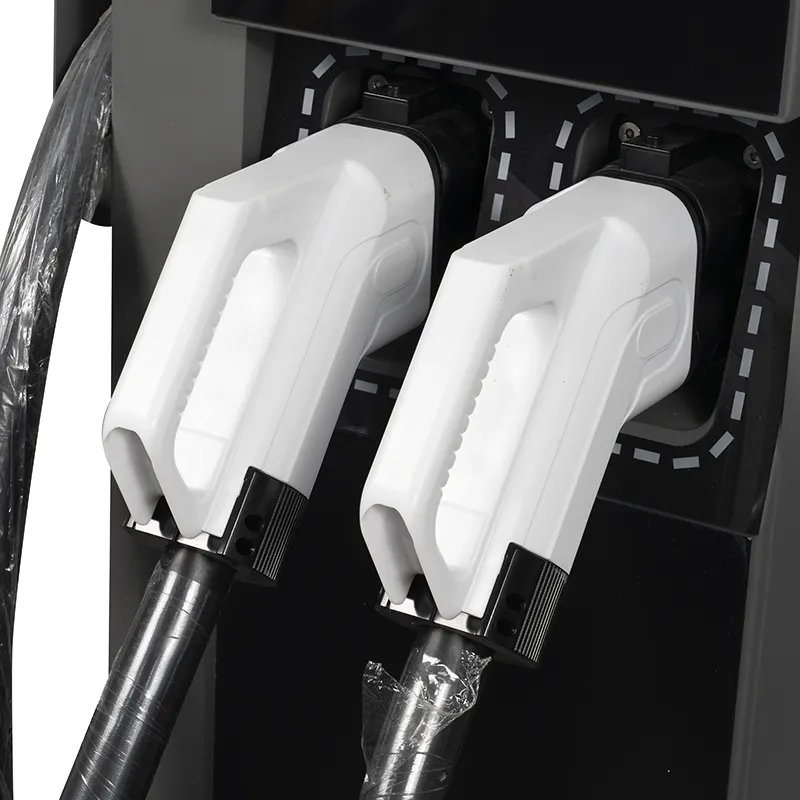

Sinasaklaw ng isang SKU ang CCS1, CCS2, CHAdeMO, GB/T, at NACS, kaya nag-iimbak ang isang dealer ng isang modelo para sa maraming market.

15–20 araw ng trabaho na paghahatid pagkatapos ng pag-apruba ng pagguhit; MOQ mula sa isang lalagyan.

Pagba-brand ng OEM/ODM sa cabinet at ang touch-screen na start-up screen, na may naka-print na pangalan ng iyong dealer sa plate ng pinto.

CE, TUV, UL, at CB na mga sertipiko na kasama sa pakete ng panipi.

Suporta mula sa isang pabrika na nagpapatakbo ng 200+ na istasyon mismo, kaya ang mga sagot ay batay sa mga totoong site.

Ang makitid na katawan ay nagpapadala sa karaniwang mga rate ng container, na nagpapanatili sa landed cost na predictable para sa maliliit na order.

Mga Dimensyon ng Crate at Bilang ng Container para sa Compact Unit

Ang 1700 mm tower ay nagpapadala nang patayo sa isang steel-framed crate na humigit-kumulang 1850 × 750 × 700 mm, na may mga fork pocket at dalawang lifting lug. Ang connector, cable, at mga ekstrang piyus ay naglalakbay sa isang padded accessory box sa loob ng crate.

Dahil makitid ang unit, maaaring magbahagi ang dalawang crates sa lapad ng 40ft high-cube container sa ilang configuration; ang loading plan ay ipinadala kasama ang quotation kaya ang bilang ay eksakto para sa iyong order. Para sa unang pagsubok na order, naglalakbay ang isang crate bilang kargamento ng LCL nang walang espesyal na paghawak.

Ang mga tuntunin ay FOB Ningbo o CIF sa destinasyon. Ang invoice, packing list, bill of lading, certificate of origin, at mga test report ay ibinibigay sa loob ng 3 araw ng trabaho pagkatapos ng loading.

After-Sales para sa Mga Compact na Pag-install

2-taong karaniwang warranty na sumasaklaw sa mga module, ang HMI, at ang power stage.

Ang mga ekstrang module at touch screen ay ipinadala sa loob ng 5 araw ng trabaho.

Mga malalayong diagnostic sa OCPP para sa mga pagkakamali at pag-update ng firmware.

Patnubay sa pag-install para sa konkretong pad at saligan sa maliliit na lugar.

Isang iskedyul ng paglilinis ng filter para sa patayong daanan ng daloy ng hangin.

Mga Karaniwang Pagkakamali sa Pag-install sa Mga Compact Charger

Mali: pagbuhos ng slab na mas maliit kaysa sa pad drawing sa manual. Kanan: sundin ang reinforcement at anchor pattern na ipinapakita sa gabay sa pag-install.

Mali: paglalagay ng tore sa isang sulok na walang clearance sa likuran. Kanan: iwanan ang espasyo ng serbisyo na tinukoy sa manual para sa pag-access sa pinto.

Mali: ibinaon ang entry ng cable gland sa ibaba ng natapos na grado. Kanan: dalhin ang conduit sa loob ng pad sa markadong posisyon.

Mali: ipagpalagay na ang isang 60kW na unit ay sumasaklaw sa isang 30-bay lot. Kanan: magplano ng isang unit sa bawat 4–6 na stall ng makatotohanang demand, kasama ang margin.

Mali: pag-mount ng unit upang ang touch screen ay nakaharap sa araw ng hapon na walang takip. Kanan: i-orient ang HMI palayo sa direktang liwanag na nakasisilaw upang panatilihin itong nababasa at cool.

Ang Sinasabi ng Mga May-ari ng Maliit na Site Pagkatapos ng Isang Taon

Ang isang may-ari ng convenience store sa Ho Chi Minh City, Vietnam ay naglagay ng isang unit sa harap ng tindahan noong 2025. Ang slab ay ibinuhos sa isang umaga, at sinasaklaw ng trapiko ng tindahan ang gastos sa kuryente; ang reklamo ay ang touch screen ay nangongolekta ng alikabok sa tropikal na hangin, kaya pinupunasan nila ito linggu-linggo gamit ang isang tuyong tela.

Ang isang maliit na hotel sa Nairobi, Kenya ay nagpapatakbo ng dalawang unit para sa mga bisita at delivery van ng may-ari. Ang taas na 1700 mm ay madaling magkasya sa ilalim ng canopy, at ang makitid na base ay iniiwan ang parking bay na magagamit; nais ng manager na maiulat ang charger sa sariling dashboard ng hotel, na pinangangasiwaan na ngayon ng OCPP sa pamamagitan ng isang third-party na platform.

Nagdagdag ang isang restaurant group sa Bali, Indonesia ng unit sa tabi ng car park entry noong 2025. Wala pang isang buwang bayad sa valet parking ang pad, at ipinapakita ng touch screen ang menu ng tanghalian; ang tanging hinaing ay ang haba ng cable para sa malalaking SUV na nakaparada sa dulong gilid ng bay.

FAQ: Mga Compact na 60kW Charger para sa Limitadong Space

Q: Magkano lupa ang kailangan ng unit?

A: Isang 750 × 550 mm na base kasama ang clearance sa manual; ang concrete pad ay karaniwang halos isang metro kuwadrado.

Q: Sinusuportahan ba nito ang NACS?

A: Oo, ang NACS ay isa sa limang opsyon sa connector kasama ng CCS1, CCS2, CHAdeMO, at GB/T.

Q: Maaari ba itong singilin ang isang trak?

A: Pangunahing mga pampasaherong EV at van; para sa mga mabibigat na trak gusto mo ng mas mataas na kapangyarihan na modelo.

Q: Anong input ang kailangan nito?

A: AC380V±15% three-phase; nagko-convert ito sa 200-1000VDC para sa sasakyan.

Q: Kailangan ba ng transformer?

A: Kung kulang lang ng 380V feed ang iyong site; karamihan sa maliliit na komersyal na site sa 380V market ay direktang kumokonekta.

Q: Gaano katagal ang pag-install?

A: Pad, anchor, conduit, at placement — karamihan sa mga site ay nagcha-charge sa loob ng dalawang araw.

Q: Ano ang warranty?

A: 2 taon na pamantayan sa kumpletong unit, kasama ang touch screen.

Q: Maaari bang magbahagi ang dalawang unit sa isang breaker?

A: Maaari silang magbahagi ng feeder na may sukat para sa kabuuan, ngunit kailangan pa rin ng bawat unit ng sarili nitong protective device.

T: Kailangan ba ng tore ng canopy o silungan?

A: Hindi, ito ay IP54 at idinisenyo para sa panlabas na paggamit; ang canopy ay para sa kaginhawahan ng driver, hindi para sa makina.
